探析单片机温度控制系统

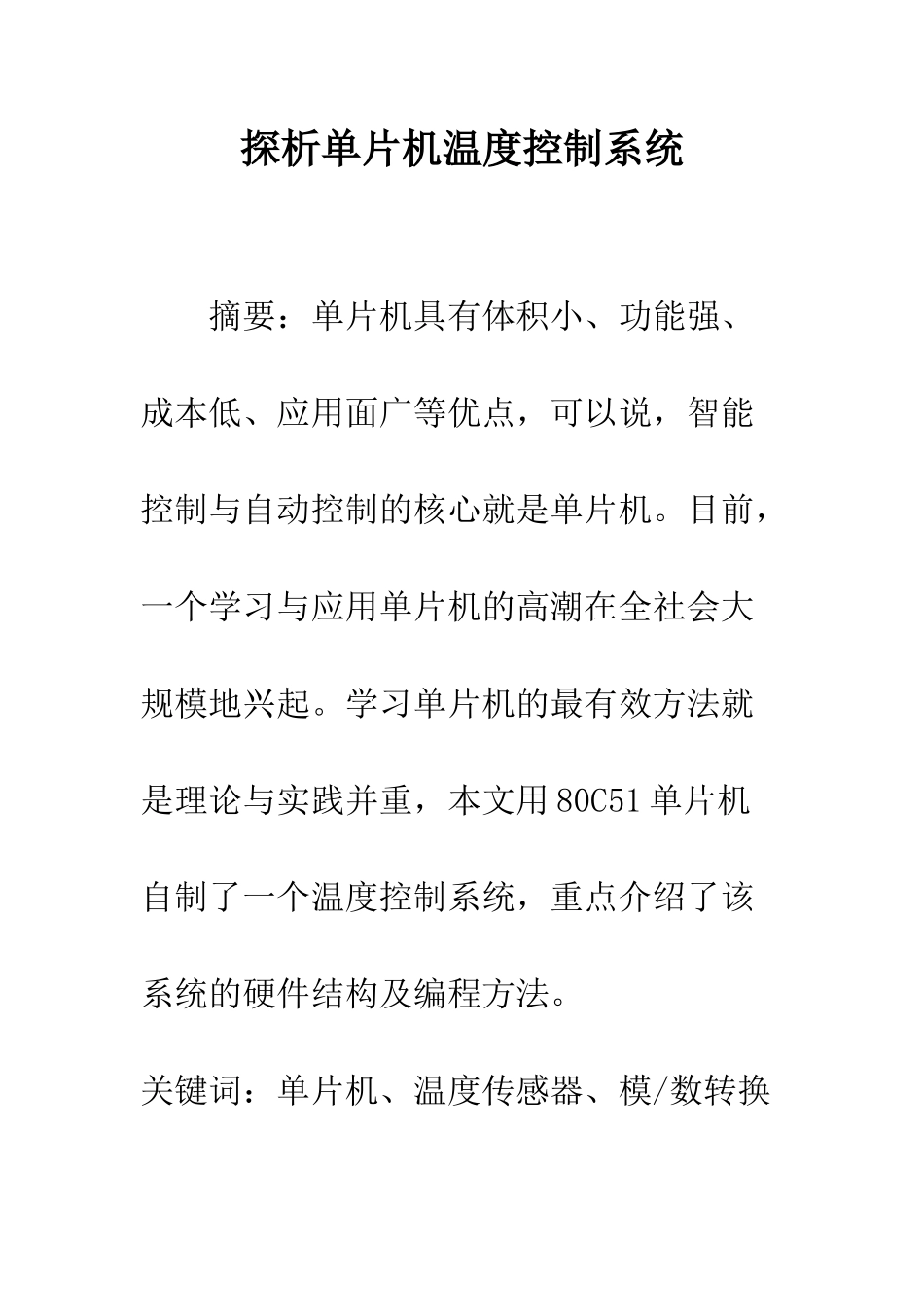

探析单片机温度控制系统_第1页
1/17

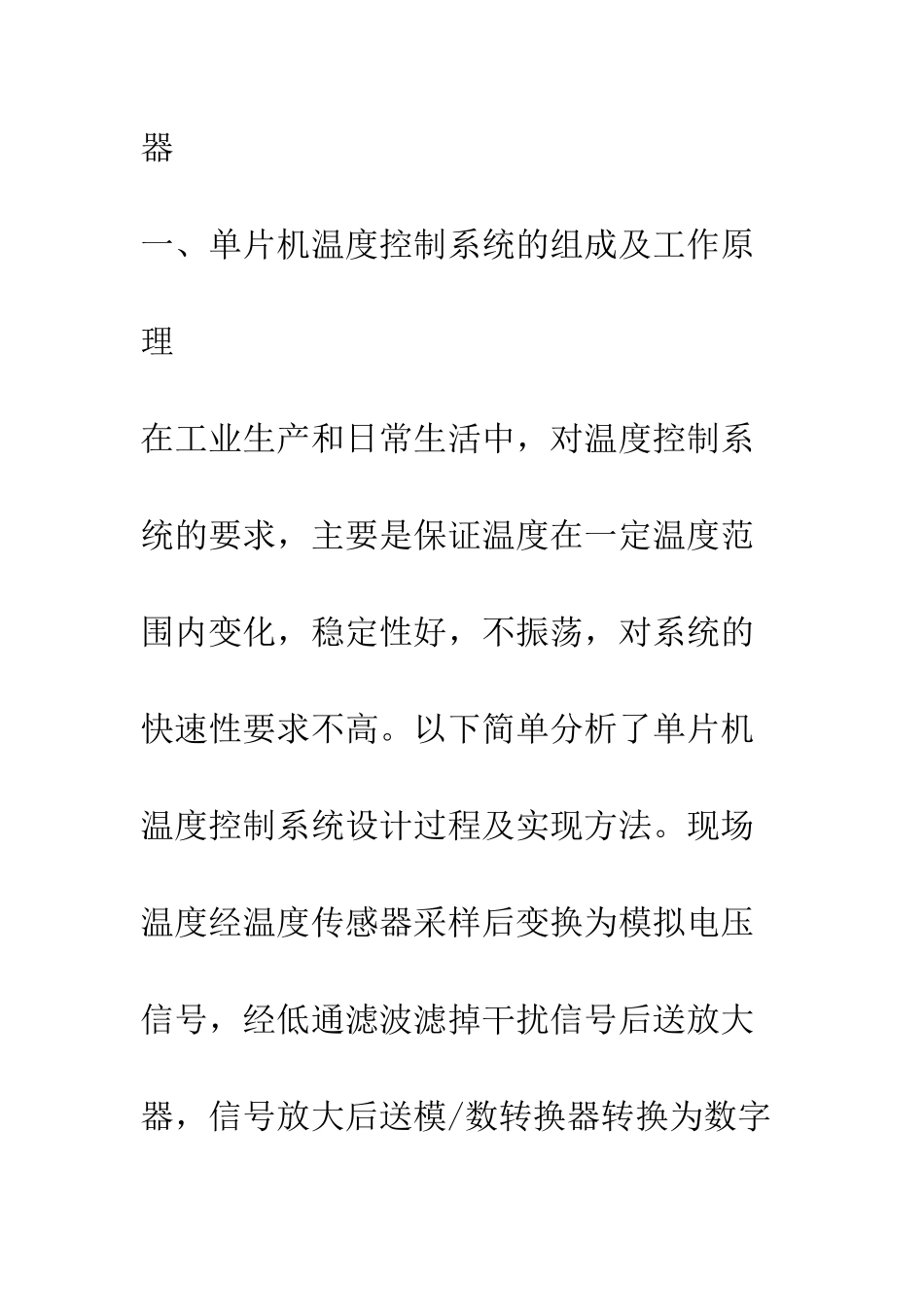

探析单片机温度控制系统_第2页
2/17

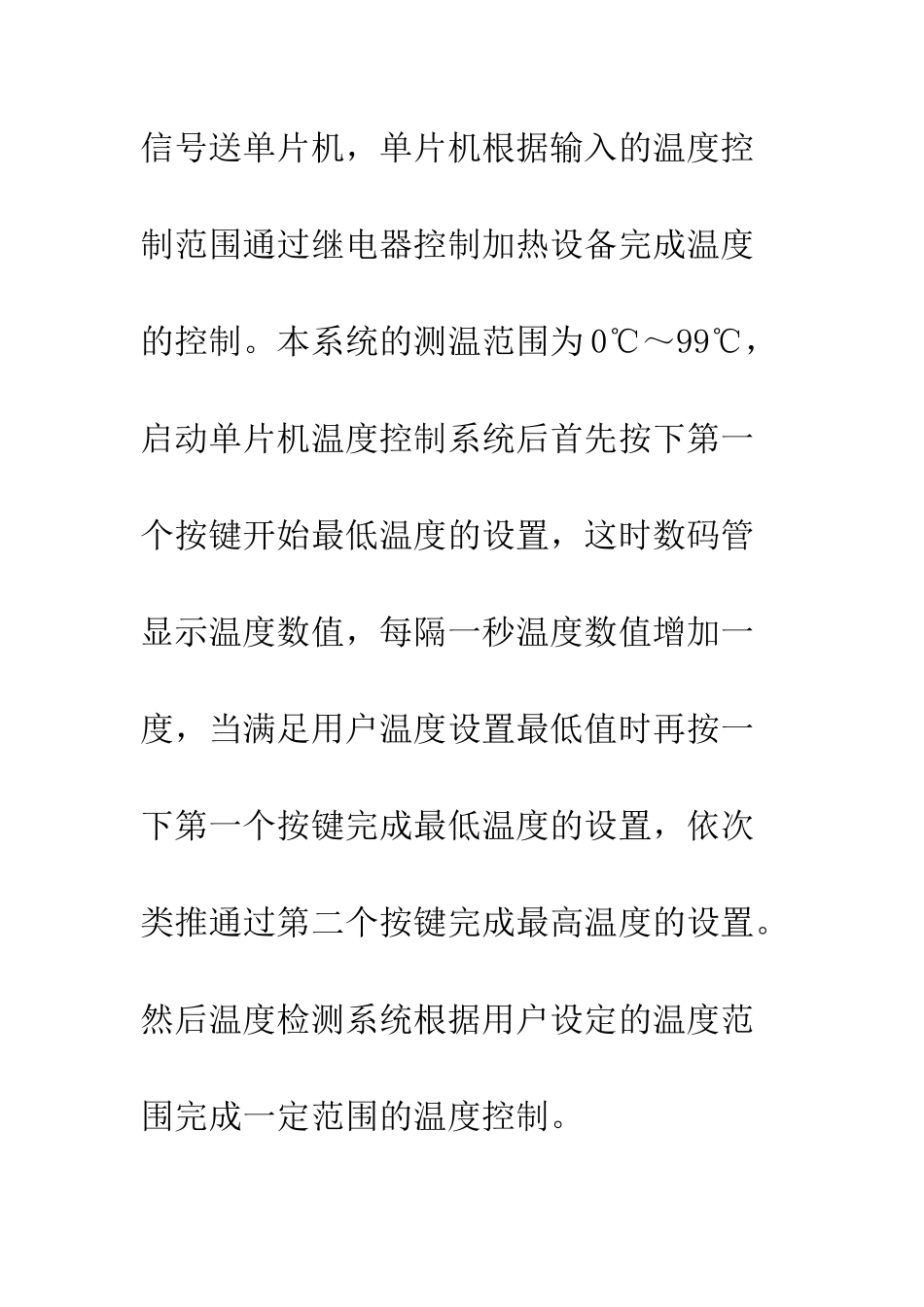

探析单片机温度控制系统_第3页
3/17
探析单片机温度控制系统 摘要:单片机具有体积小、功能强、成本低、应用面广等优点,可以说,智能控制与自动控制的核心就是单片机。目前,一个学习与应用单片机的高潮在全社会大规模地兴起。学习单片机的最有效方法就是理论与实践并重,本文用 80C51 单片机自制了一个温度控制系统,重点介绍了该系统的硬件结构及编程方法。关键词:单片机、温度传感器、模/数转换器一、单片机温度控制系统的组成及工作原理在工业生产和日常生活中,对温度控制系统的要求,主要是保证温度在一定温度范围内变化,稳定性好,不振荡,对系统的快速性要求不高。以下简单分析了单片机温度控制系统设计过程及实现方法。现场温度经温度传感器采样后变换为模拟电压信号,经低通滤波滤掉干扰信号后送放大器,信号放大后送模/数转换器转换为数字信号送单片机,单片机根据输入的温度控制范围通过继电器控制加热设备完成温度的控制。本系统的测温范围为 0℃~99℃,启动单片机温度控制系统后首先按下第一个按键开始最低温度的设置,这时数码管显示温度数值,每隔一秒温度数值增加一度,当满足用户温度设置最低值时再按一下第一个按键完成最低温度的设置,依次类推通过第二个按键完成最高温度的设置。然后温度检测系统根据用户设定的温度范围完成一定范围的温度控制。二、温度检测的设计系统测温采纳 AD590 温度传感器,AD590 是美国模拟器件公司生产的单片集成两端感温电流源。它的主要特性1、流过器件的电流等于器件所处环境的热力学温度度数;即:,式中:Ir—流过器件的电流,单位为 mA;T—热力学温度,单位为 K。2、AD590 的测温范围为-55℃~+150℃;3、AD590 的电源电压范围为 4V~30V;4、输出电阻为 710MW;5、精度高。AD590 温度传感器输出信号经放大电路放大10 倍,再送入模/数转换器 ADC0804,转换后送单片机。根据 AD590 温度传感器特性以及放大 10 倍后的电压值与现场温度的比较发现,实际温度转换后送入单片机的值与按键输入数值之间有一定的差值,模/数转换器送入单片机的数值是按键输入值得倍。由于单片机不能进行小数乘法运算,所以先对按键输入进行乘 5,然后根据运算结果及程序状态字的状态再进行循环右移一位,假如溢出标志位为低电平常直接对累加器进行一次带进位循环右移,假如溢出标志位为高电平常,先对进位标准位 CY位置为高电平,然后再进行一次带进位循环右移,通过上述操作使按键输入的温度值与模/数转换器送入单片机的温度...
