接触器选用技术

接触器选用技术_第1页
1/17
接触器选用技术_第2页
2/17
接触器选用技术_第3页
3/17

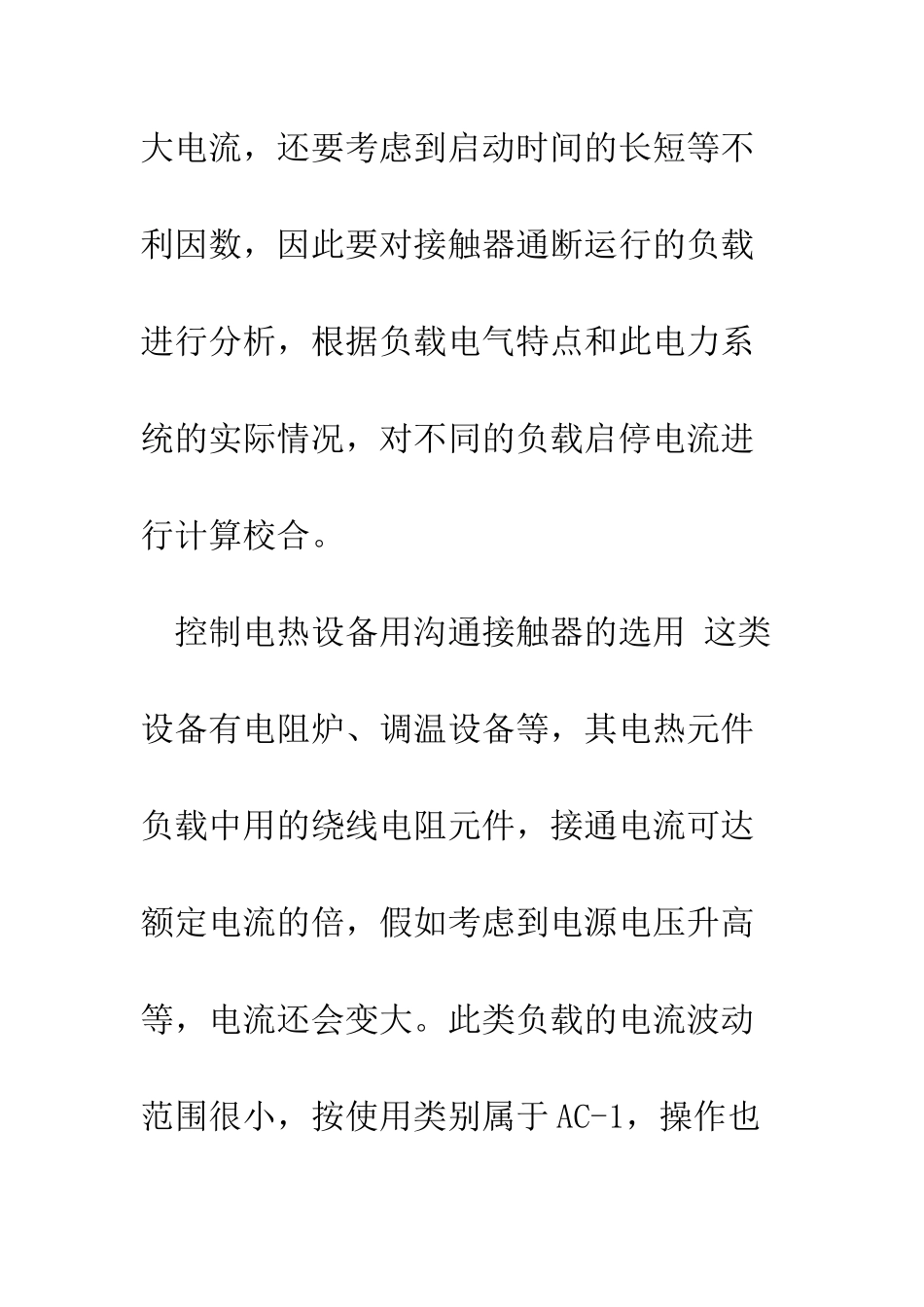

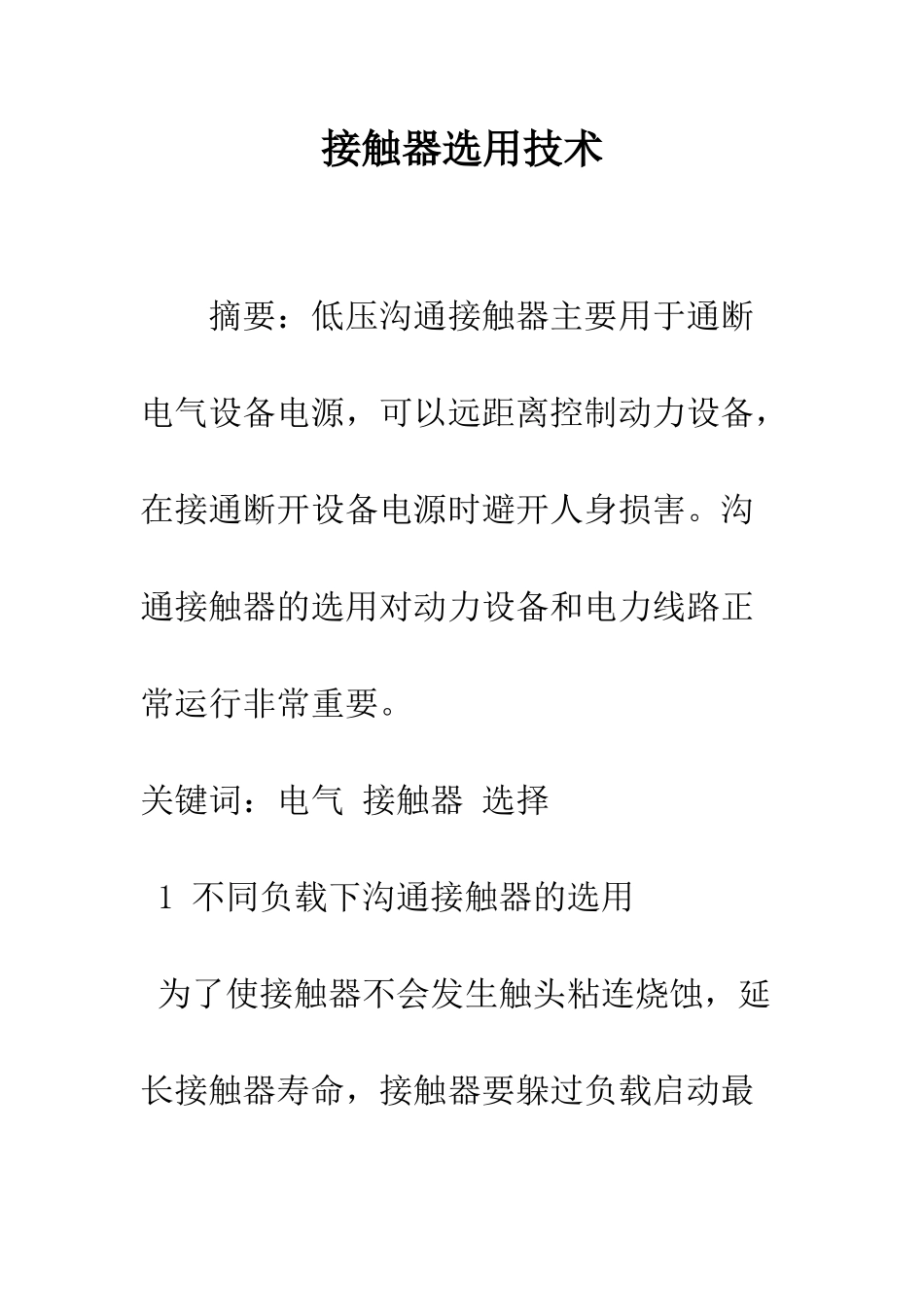

接触器选用技术 摘要:低压沟通接触器主要用于通断电气设备电源,可以远距离控制动力设备,在接通断开设备电源时避开人身损害。沟通接触器的选用对动力设备和电力线路正常运行非常重要。关键词:电气 接触器 选择 1 不同负载下沟通接触器的选用 为了使接触器不会发生触头粘连烧蚀,延长接触器寿命,接触器要躲过负载启动最大电流,还要考虑到启动时间的长短等不利因数,因此要对接触器通断运行的负载进行分析,根据负载电气特点和此电力系统的实际情况,对不同的负载启停电流进行计算校合。 控制电热设备用沟通接触器的选用 这类设备有电阻炉、调温设备等,其电热元件负载中用的绕线电阻元件,接通电流可达额定电流的倍,假如考虑到电源电压升高等,电流还会变大。此类负载的电流波动范围很小,按使用类别属于 AC-1,操作也不频繁,选用接触器时只要根据接触器的额定工作电流 Ith 等于或大于电热设备的工作电流倍即可。 控制照明设备用的接触器的选用 照明设备的种类很多,不同类型的照明设备、启动电流和启动时间也不一样。此类负载使用类别为 AC-5a 或 AC-5b.假如启动时间很短,可选择其发热电流 Ith 等于照明设备工作电流倍。启动时间较长以及功率因数较低,可选择其发热电流 Ith 比照明设备工作电流大一些。 控制电焊变压器用接触器的选用 当接通低压变压器负载时,变压器因为二次侧的电极短路而出现短时的陡峭大电流,在一次侧出现较大电流,可达额定电流的 15~20 倍,它与变压器的绕组布置及铁心特性有关。当电焊机频繁地产生突发性的强电流,从而使变压器的初级侧的开关承受巨大的应力和电流,所以必须根据变压器的额定功率下电极短路时一次侧的短路电流及焊接频率来选择接触器,即接通电流大于二次侧短路时一次侧电流。此类负载使用类别为 AC-6a。 电动机用接触器的选用 电动机用接触器根据电动机使用情况及电动机类别可分别选用 AC-2~4,对于启动电流在 6 倍额定电流,分断电流为额定电流下可选用 AC-3,如风机水泵等,可采纳查表法及选用曲线法,根据样本及手册选用,不用再计算。 绕线式电动机接通电流及分断电流都是倍额定电流,一般启动时在转子中串入电阻以限制启动电流,增加启动转矩,使用类别 AC-2,可选用转动式接触器。 当电动机处于点动、需反向运转及制动时,接通电流为 6Ie,使用类别为 AC-4,它比AC-3 严酷的多。可根据使用类别 AC-4 下列出电流大小计算电动机的功率。公式Pe=3Ue...
