最新机械设计基础教案——第9章 链传动

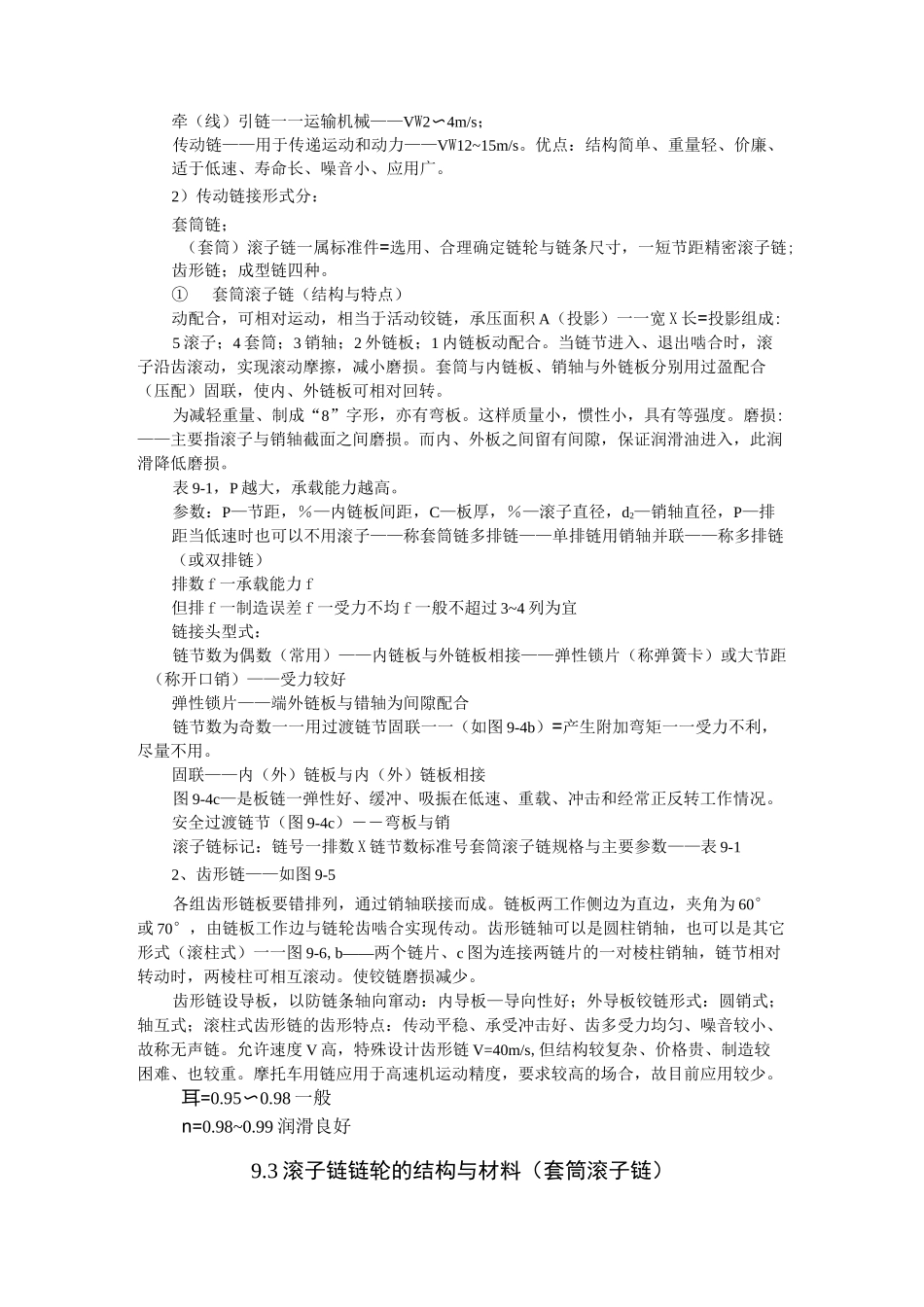

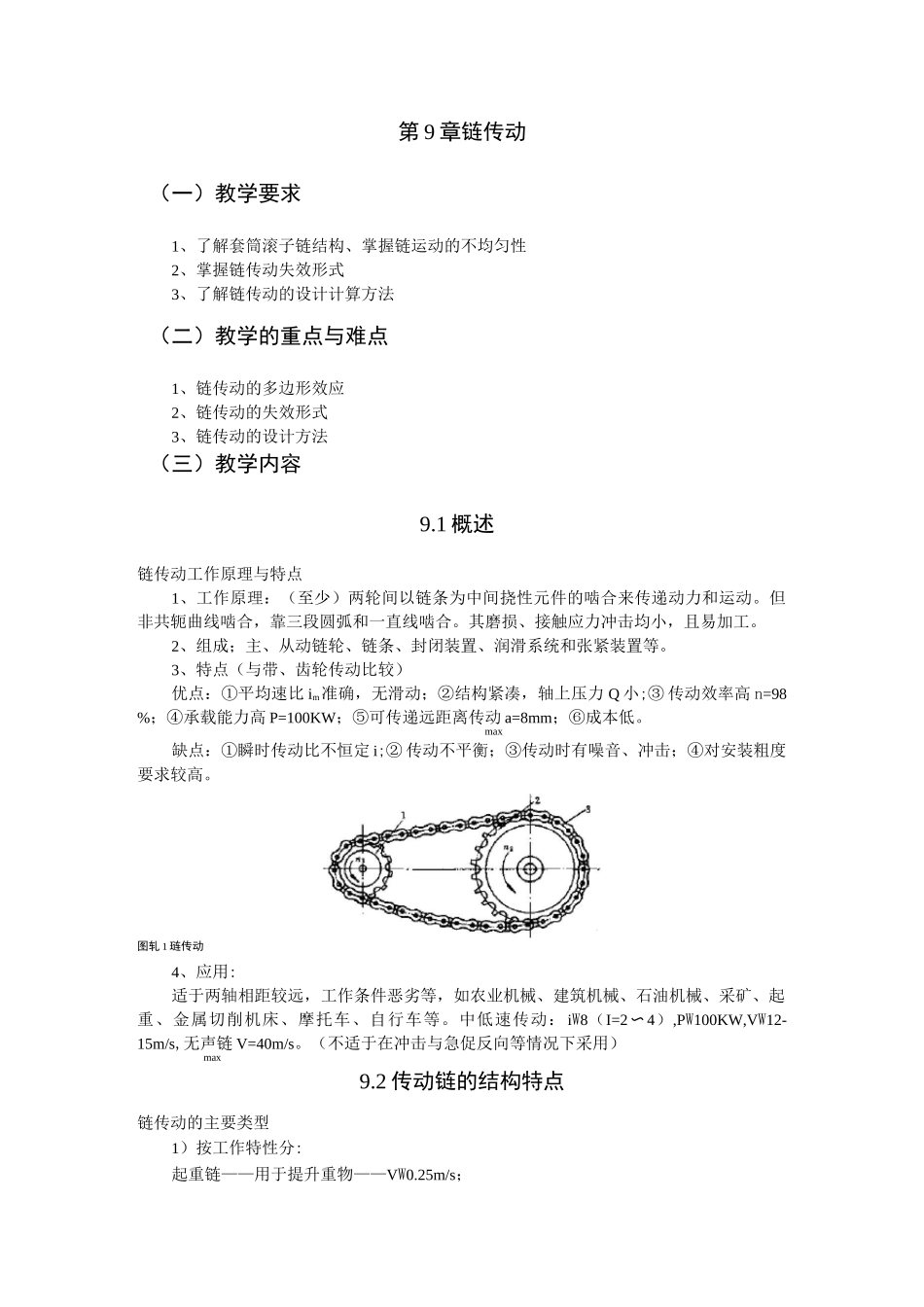

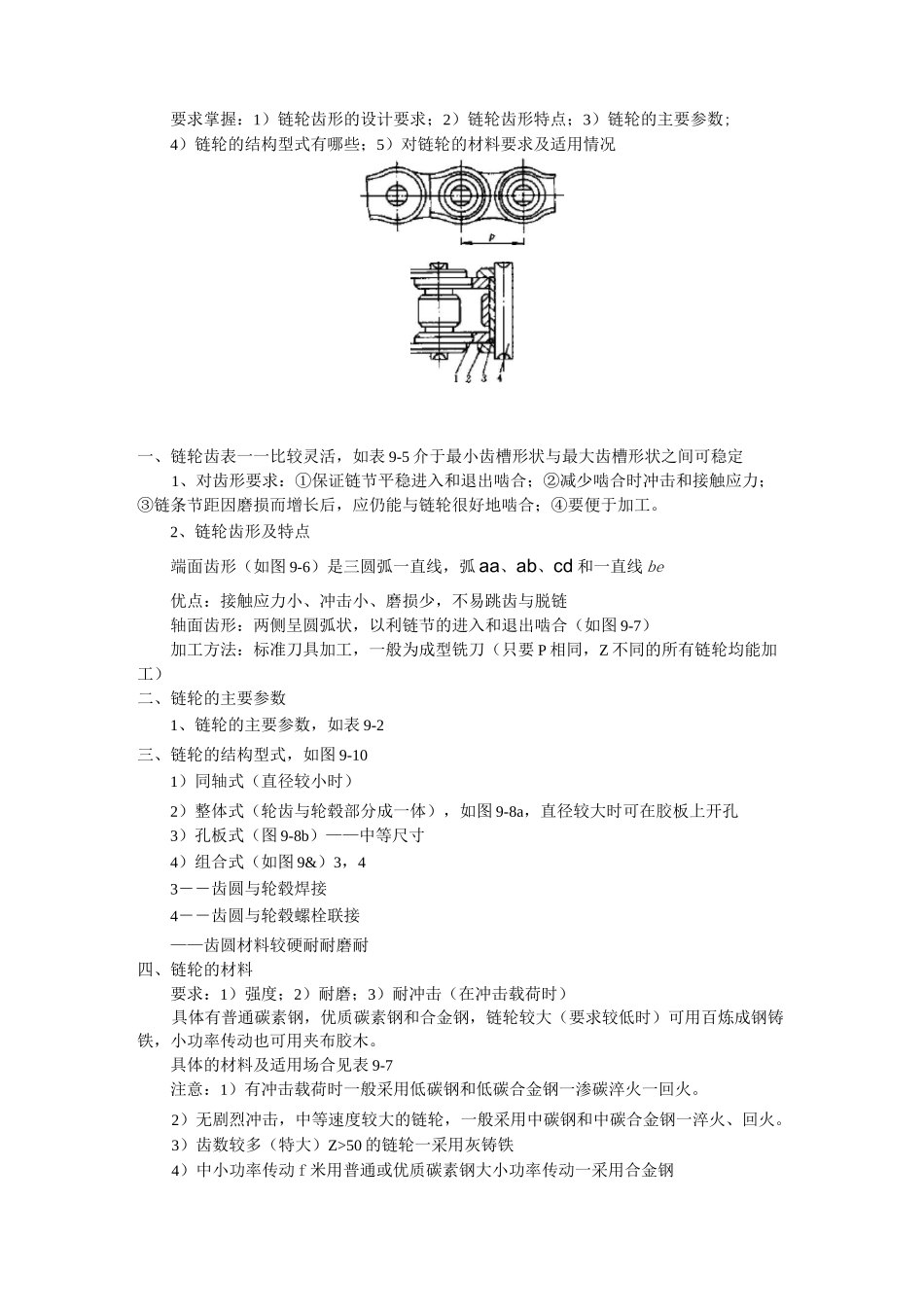

第 9 章链传动（一）教学要求1、了解套筒滚子链结构、掌握链运动的不均匀性2、掌握链传动失效形式3、了解链传动的设计计算方法（二）教学的重点与难点1、链传动的多边形效应2、链传动的失效形式3、链传动的设计方法（三）教学内容9.1 概述链传动工作原理与特点1、工作原理：（至少）两轮间以链条为中间挠性元件的啮合来传递动力和运动。但非共轭曲线啮合，靠三段圆弧和一直线啮合。其磨损、接触应力冲击均小，且易加工。2、组成；主、从动链轮、链条、封闭装置、润滑系统和张紧装置等。3、特点（与带、齿轮传动比较）优点：①平均速比 im准确，无滑动；②结构紧凑，轴上压力 Q 小;③ 传动效率高 n=98%；④承载能力高 P=100KW；⑤可传递远距离传动 a=8mm；⑥成本低。max缺点：①瞬时传动比不恒定 i;② 传动不平衡；③传动时有噪音、冲击；④对安装粗度要求较高。图轧 1 琏传动4、应用:适于两轴相距较远，工作条件恶劣等，如农业机械、建筑机械、石油机械、采矿、起重、金属切削机床、摩托车、自行车等。中低速传动： iW8（I=2〜4）,PW100KW,VW12-15m/s,无声链 V=40m/s。（不适于在冲击与急促反向等情况下采用）max9.2 传动链的结构特点链传动的主要类型1）按工作特性分:起重链——用于提升重物——VW0.25m/s；牵（线）引链一一运输机械——VW2〜4m/s；传动链——用于传递运动和动力——VW12~15m/s。优点：结构简单、重量轻、价廉、适于低速、寿命长、噪音小、应用广。2）传动链接形式分：套筒链；（套筒）滚子链一属标准件=选用、合理确定链轮与链条尺寸，一短节距精密滚子链;齿形链；成型链四种。①套筒滚子链（结构与特点）动配合，可相对运动，相当于活动铰链，承压面积 A（投影）一一宽 X 长=投影组成:5 滚子；4 套筒；3 销轴；2 外链板；1 内链板动配合。当链节进入、退出啮合时，滚子沿齿滚动，实现滚动摩擦，减小磨损。套筒与内链板、销轴与外链板分别用过盈配合（压配）固联，使内、外链板可相对回转。为减轻重量、制成“8”字形，亦有弯板。这样质量小，惯性小，具有等强度。磨损:——主要指滚子与销轴截面之间磨损。而内、外板之间留有间隙，保证润滑油进入，此润滑降低磨损。表 9-1，P 越大，承载能力越高。参数：P—节距，％—内链板间距，C—板厚，％—滚子直径，d2—销轴直径，P—排距当低速时也可以不用滚子——称套筒链多排链——单排链用销轴并联——称多排链（或双排链）排数 f 一承载能力 f但排 ...
