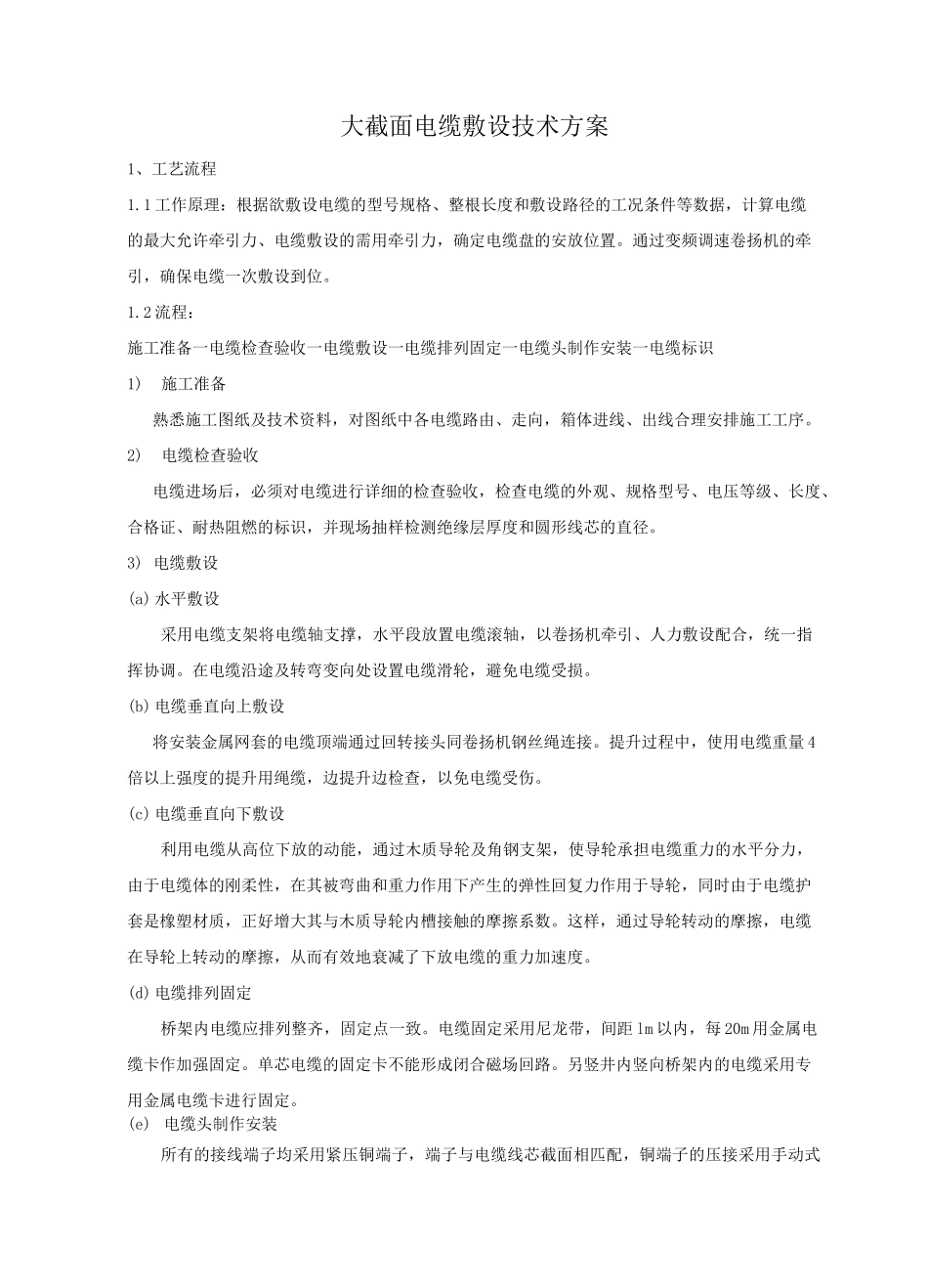

大截面电缆敷设技术方案1、工艺流程1.1 工作原理：根据欲敷设电缆的型号规格、整根长度和敷设路径的工况条件等数据，计算电缆的最大允许牵引力、电缆敷设的需用牵引力，确定电缆盘的安放位置。通过变频调速卷扬机的牵引，确保电缆一次敷设到位。1.2 流程：施工准备一电缆检查验收一电缆敷设一电缆排列固定一电缆头制作安装一电缆标识1)施工准备熟悉施工图纸及技术资料，对图纸中各电缆路由、走向，箱体进线、出线合理安排施工工序。2)电缆检查验收电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识，并现场抽样检测绝缘层厚度和圆形线芯的直径。3) 电缆敷设(a) 水平敷设采用电缆支架将电缆轴支撑，水平段放置电缆滚轴，以卷扬机牵引、人力敷设配合，统一指挥协调。在电缆沿途及转弯变向处设置电缆滑轮，避免电缆受损。(b) 电缆垂直向上敷设将安装金属网套的电缆顶端通过回转接头同卷扬机钢丝绳连接。提升过程中，使用电缆重量 4倍以上强度的提升用绳缆，边提升边检查，以免电缆受伤。(c) 电缆垂直向下敷设利用电缆从高位下放的动能，通过木质导轮及角钢支架，使导轮承担电缆重力的水平分力，由于电缆体的刚柔性，在其被弯曲和重力作用下产生的弹性回复力作用于导轮，同时由于电缆护套是橡塑材质，正好增大其与木质导轮内槽接触的摩擦系数。这样，通过导轮转动的摩擦，电缆在导轮上转动的摩擦，从而有效地衰减了下放电缆的重力加速度。(d) 电缆排列固定桥架内电缆应排列整齐，固定点一致。电缆固定采用尼龙带，间距 lm 以内，每 20m 用金属电缆卡作加强固定。单芯电缆的固定卡不能形成闭合磁场回路。另竖井内竖向桥架内的电缆采用专用金属电缆卡进行固定。(e) 电缆头制作安装所有的接线端子均采用紧压铜端子，端子与电缆线芯截面相匹配，铜端子的压接采用手动式液压压接钳，采用热缩头、热缩管作为电缆头绝缘保护。电缆终端制作好，与配电柜连接前要进行绝缘测试，以确认绝缘强度符合要求。同时电缆要做好回路标注和相色标记。(f) 电缆标识沿电缆桥架敷设的电缆在其两端、拐弯处、交叉处应挂标志牌，直线段每间隔 20m 增设标志牌。标志牌规格一致，并有防腐性能，挂设应牢固。电缆牌字迹清晰，绑扎牢固可靠。标志牌上注明电缆编号、规格、型号、电压等级及起始位置。2、施工过程控制：(1)机具准备：电缆放线架、卷扬机、电缆滑轮、压接钳、手持扩音喇叭、喷灯、通信联...
