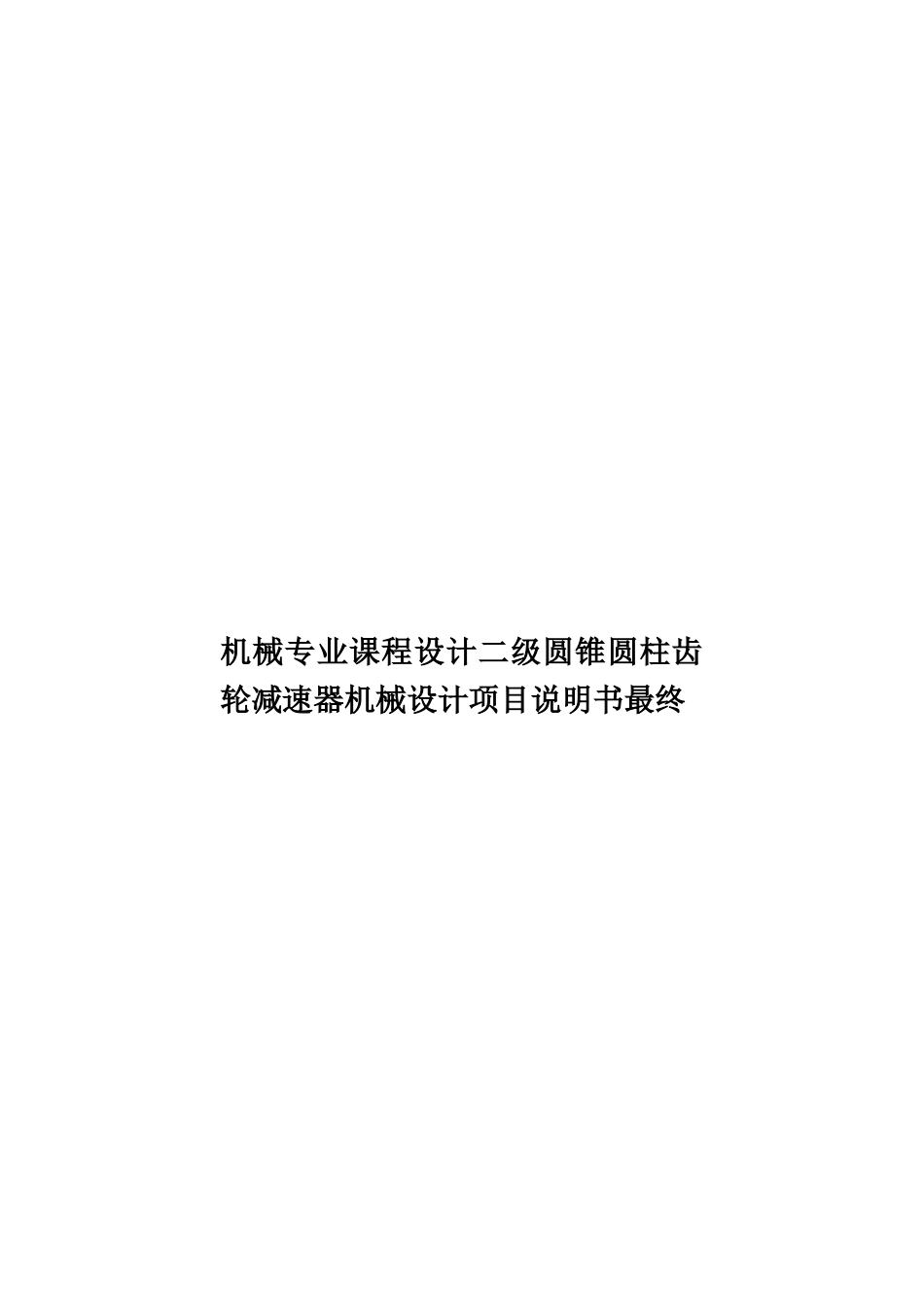

机械专业课程设计二级圆锥圆柱齿轮减速器机械设计项目说明书最终样本VIP专享

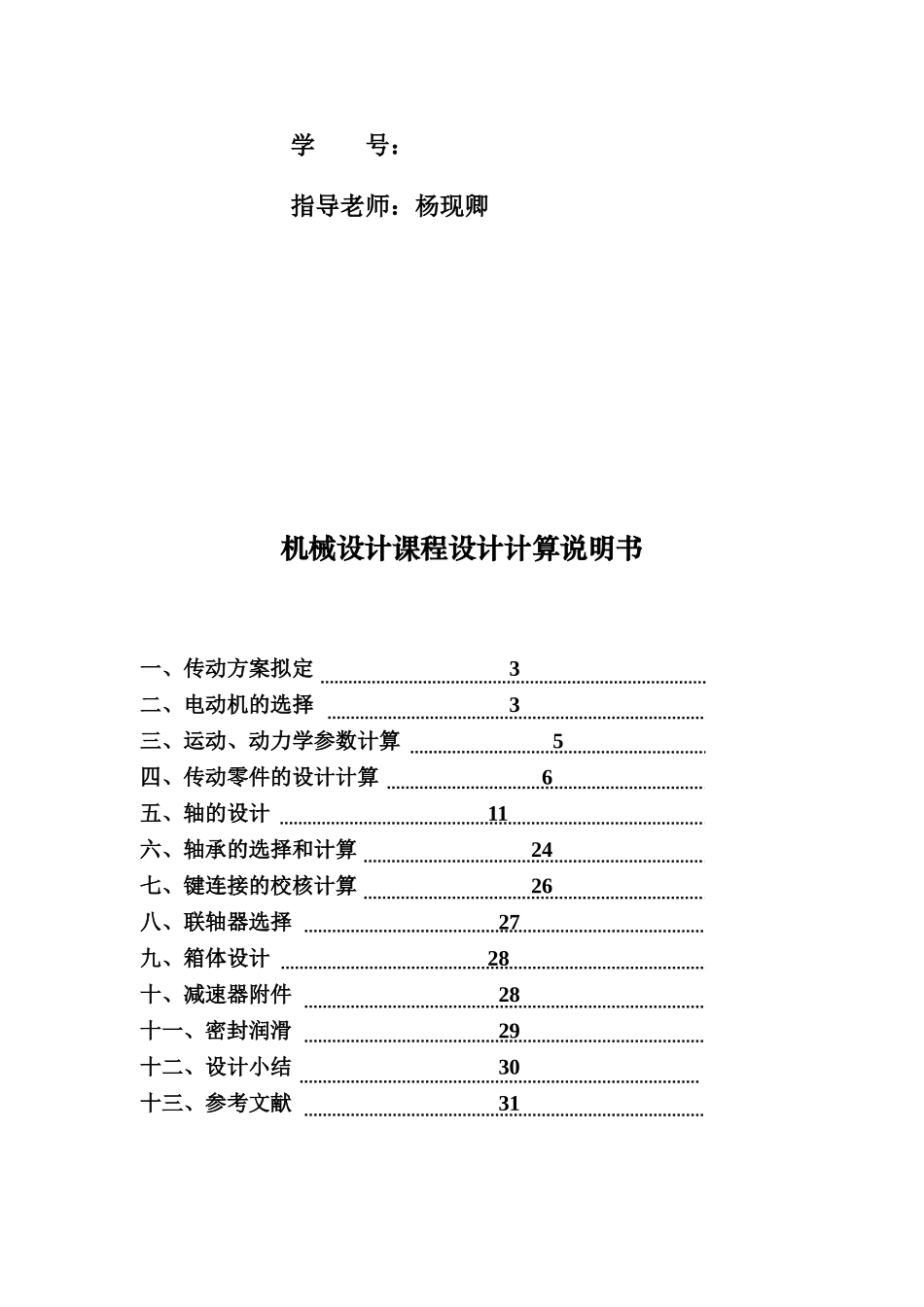

机械专业课程设计二级圆锥圆柱齿轮减速器机械设计项目说明书最终机械设计课程设计说明书设计题目：二级圆锥-圆柱齿轮减速器班 级：材控 07-2 班设 计 者： 学 号： 指导老师：杨现卿机械设计课程设计计算说明书一、传动方案拟定 3二、电动机的选择 3三、运动、动力学参数计算 5四、传动零件的设计计算 6五、轴的设计 11六、轴承的选择和计算 24七、键连接的校核计算 26 八、联轴器选择 27九、箱体设计 28十、减速器附件 28十一、密封润滑 29十二、设计小结 30十三、参考文献 31计算过程及计算说明一、传动方案拟定设计二级圆锥-圆柱齿轮减速器工作条件：输送机连续单向运转工作时有轻微震动，空载启动，卷筒效率为 0.96，输送带工作速度误差为5%；每年按 300 个工作日计算，使用期限为 10 年，大修期 4 年，单班制工作；在专门工厂小批量生产（1） 原始数据：运输机工作周转矩： T=1800N·m；带速V=1.30m/s；滚筒直径 D=360mm注释及说明T=1800N·m 二、电动机选择1、电动机类型的选择： Y 系列三相异步电动机2、电动机功率选择：（1）工作机所需功率：P=Tn/9550,因为 ，把数据带入式子中得 n=68.97r/min,所以P=1800*68.97/9550=13.00kW(2)1）传动装置的总效率：η 总=η 滚筒×η4 轴承×η 圆柱齿轮×η联轴器×η 圆锥齿轮 =0.96×0.99×0.98×0.99×0.97=0.862)电动机的输出功率：Pd= P/η 总=13.00/0.86=15.13kW3、确定电动机转速：计算工作机轴工作转速：nw=60×1000V/πDV=1.30m/sD=360mmP=13.00kWη 总=0.86Pd=15.13kWnw=68.97r/min=60×1000×1.30/π×360=68.97r/min 按表 14-2 推举的传动比范围，取圆柱齿轮和圆锥齿轮传动的一级减速器传动比范围分别为 2~3 和 3~5，则总传动比范围为I’d=6~15。故电动机转速的可选范围为nd=I’d×nw=（6~15）×68.97=413.8~1034.6r/min符合这一范围的同步转速有 750 和 1000r/min。4、确定电动机型号由上可见，电动机同步转速可选 750 和 1000r/min,可得到两种不同的传动比方案方案电动机型号额定功率P/kW电 动 机 转速电动机重量 /kg传动装置的传动比同步转速满载转速传动比圆锥传动比圆柱传动比1Y200L1-618.51000970220143.542Y225S-818.575073026610.62.663.99综合各方面因素选择第一种方案，即选电动机型号为Y225S-8 机。电动机的主要参数见下表型号额定功率/kW满载转速(r/中心高mm轴伸尺寸电动机型号Y200L1—6i 总=10.6i1=2.66mi...
