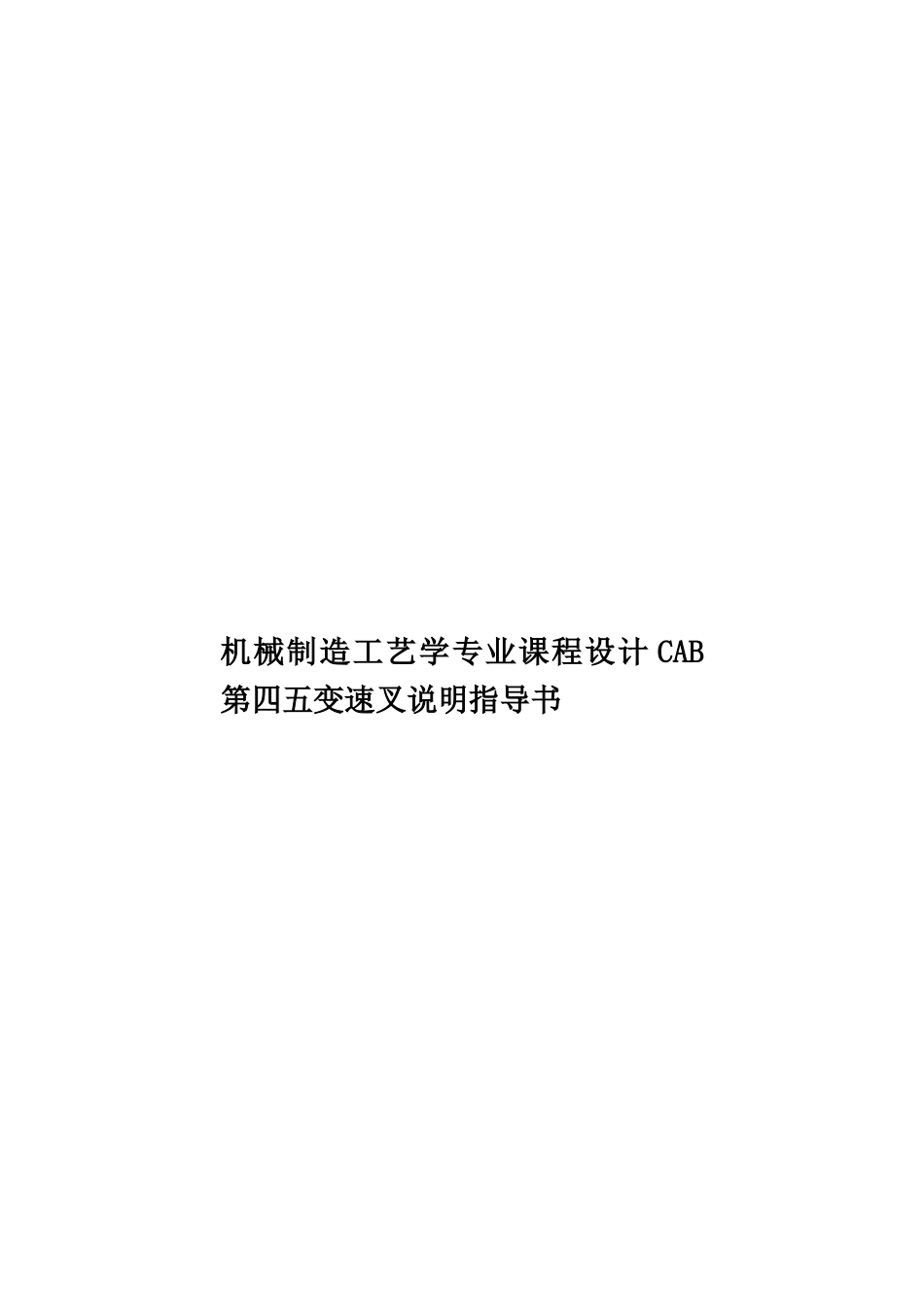

机械制造工艺学专业课程设计CAB第四五变速叉说明指导书样本

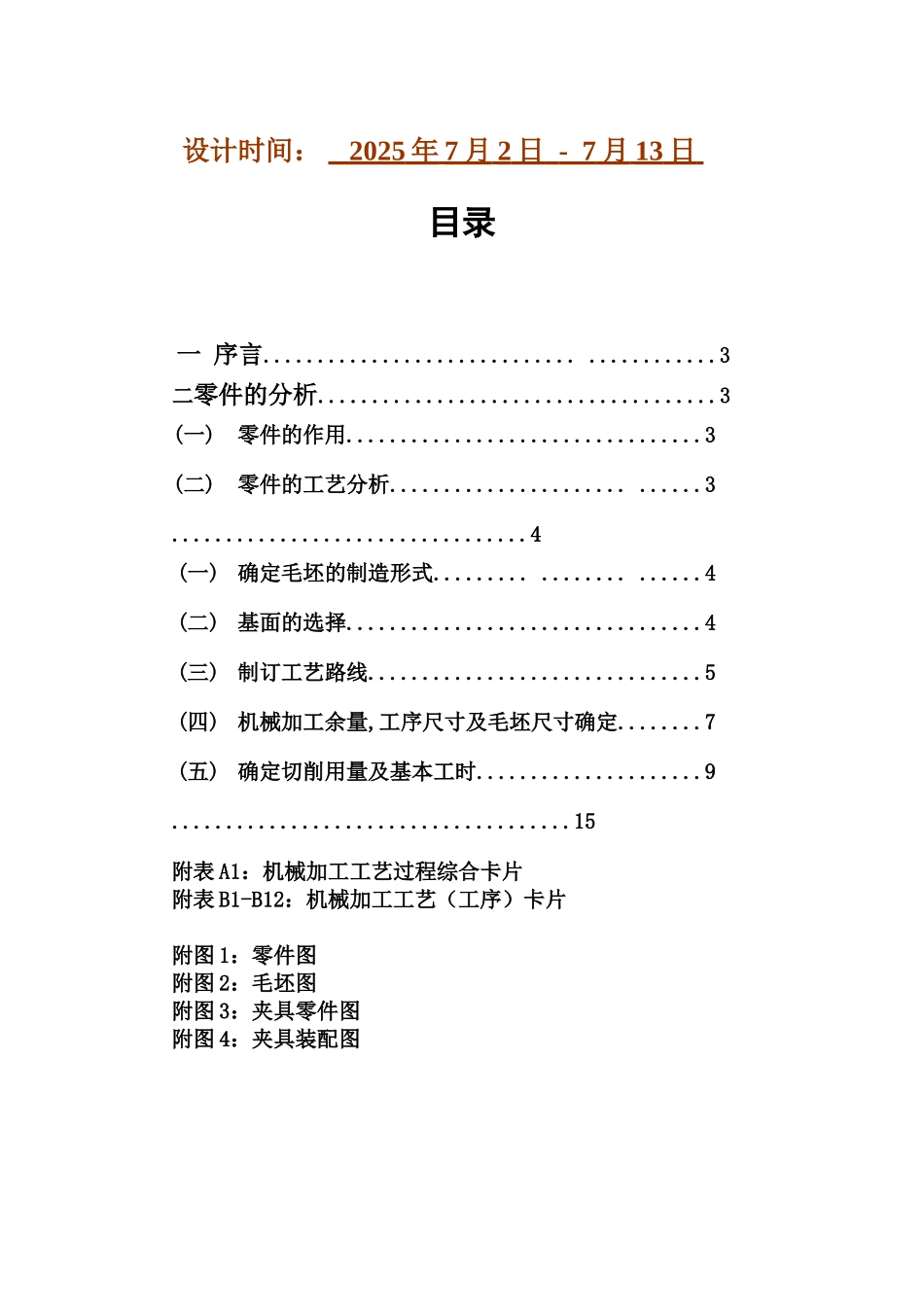

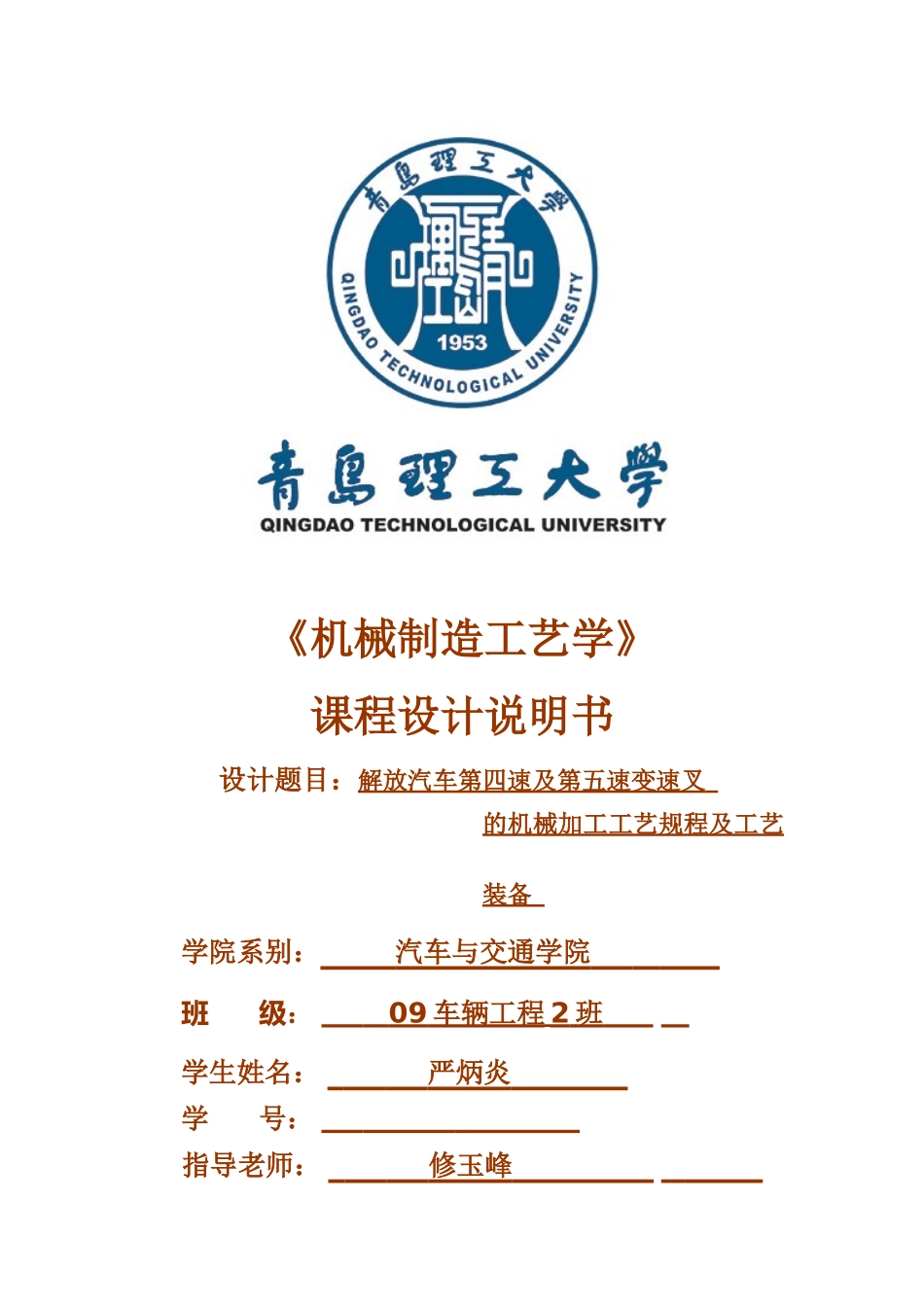

机械制造工艺学专业课程设计 CAB第四五变速叉说明指导书《机械制造工艺学》课程设计说明书设计题目：解放汽车第四速及第五速变速叉 的机械加工工艺规程及工艺装备 学院系别： 汽车与交通学院 班 级： 09 车辆工程 2 班 学生姓名： 严炳炎 学 号： 指导老师： 修玉峰 设计时间： 2025 年 7 月 2 日 - 7 月 13 日 目录一 序言............................. ............3二零件的分析.....................................3(一)零件的作用.................................3(二)零件的工艺分析...................... ......3.................................4(一)确定毛坯的制造形式......... ........ ......4(二)基面的选择.................................4(三)制订工艺路线...............................5(四)机械加工余量,工序尺寸及毛坯尺寸确定........7(五)确定切削用量及基本工时.....................9.....................................15附表 A1：机械加工工艺过程综合卡片附表 B1-B12：机械加工工艺（工序）卡片附图 1：零件图附图 2：毛坯图附图 3：夹具零件图附图 4：夹具装配图序言机械制造工艺学课程设计是在大学全部基础课,,也是一次理论联系实际的训练,因此,它在我们大学四年的的学习中占有重要地位.就我个人而言,希望能通过这次课程设计对自己即将从事的工作进行一次适应性训练,从中锻炼自己分析问题,解决问题的能力.由于能力和资料比较有限,此设计尚有诸多不足之处,恳请各位老师和同学多多指正.(一)零件的作用题目所给定的零件是解放汽车第四速及第五速变速叉,它位于变速箱中,主要重用是拨动变速箱中的齿轮,使汽车达到变速的目的.(二)零件的工艺分析此变速叉共有两组加工表面,它们之间有一定的位置要求,现分述如下: .这组加工表面包括:Φ19mm 孔及其倒角,孔上端尺寸为 16mm 的槽,槽的外侧厚度为 10mm 的两个侧面, Φ19mm 孔的上端距其中心 12mm 的两个端面,还有孔下端 M10 的螺纹孔..这组加工表面包括: , ,,主要是: .由以上分析可知,对于这两组加工表面而言,可以先加工其中一组表面,然后借助专用夹具加工另一组表面,并保证他们之间的位置精度要求.三． 工艺规程设计(一)确定毛坯的制造形式零件材料为 20 钢,零件常常拨动齿轮承受变载荷和冲击性载荷,因此应选用锻件,以使金属纤维尽量不被切断,,且零件的轮廓尺寸不大,,保证加工精度上考虑,也是应该的.(...
