模具型腔加工错误反置的钳工修复方法

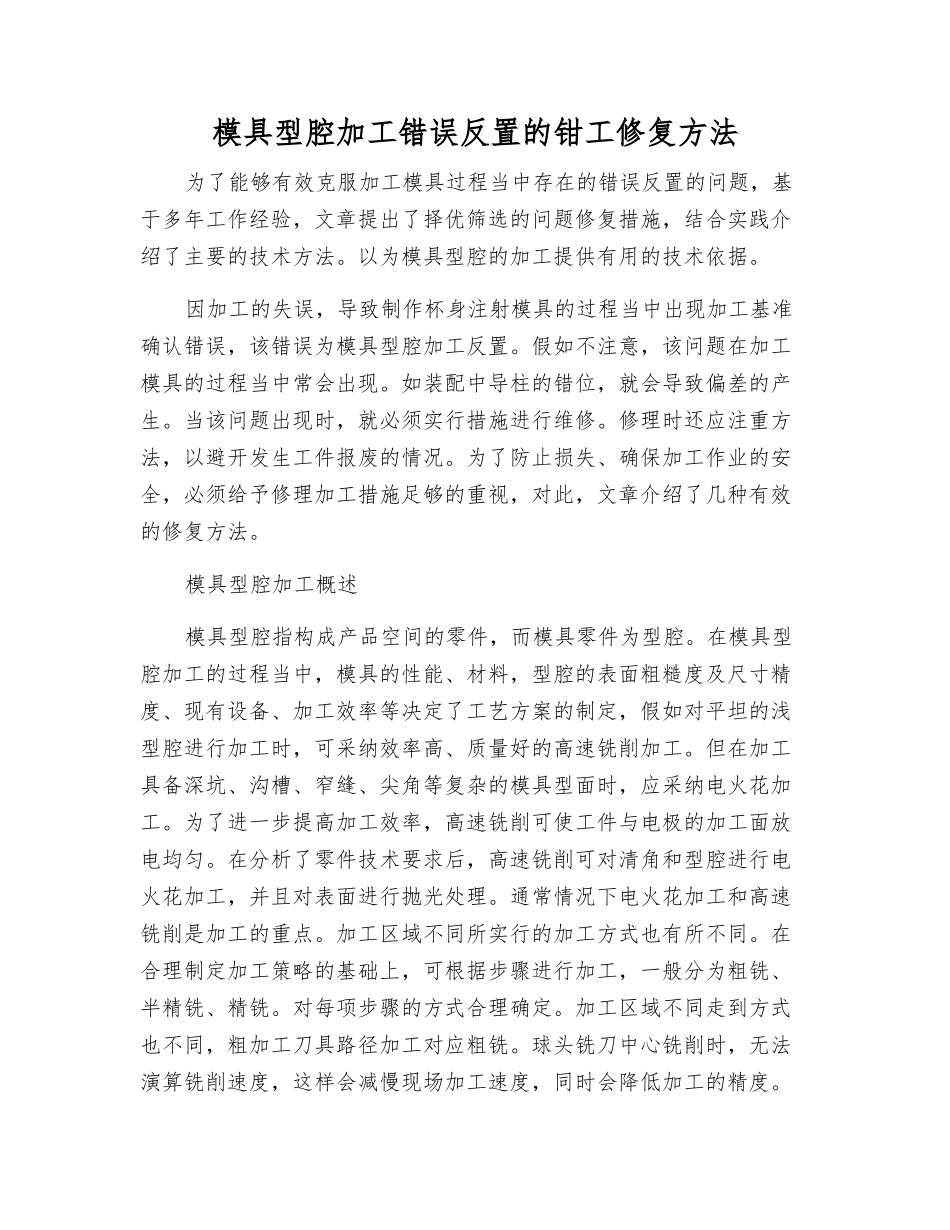

模具型腔加工错误反置的钳工修复方法_第1页
1/4

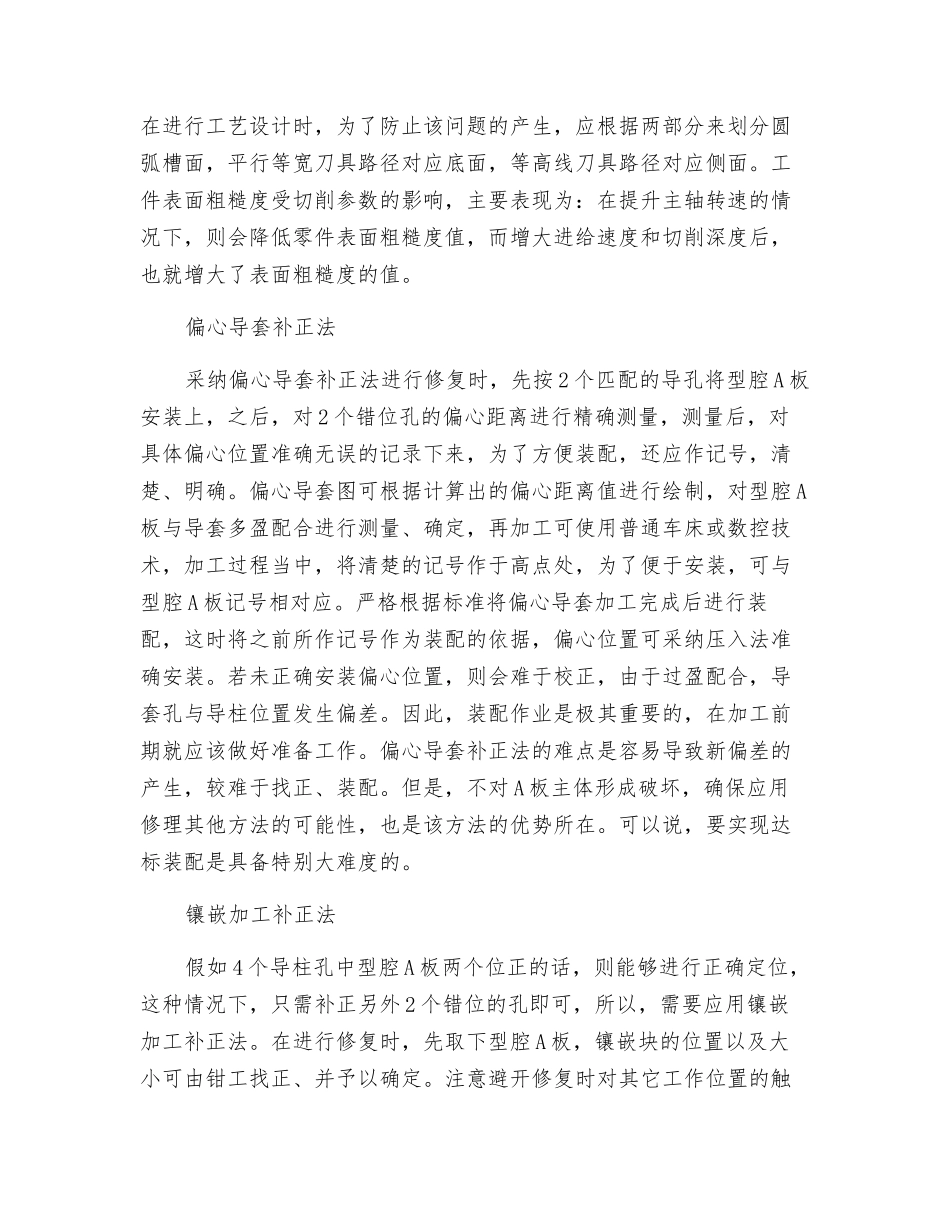

模具型腔加工错误反置的钳工修复方法_第2页
2/4

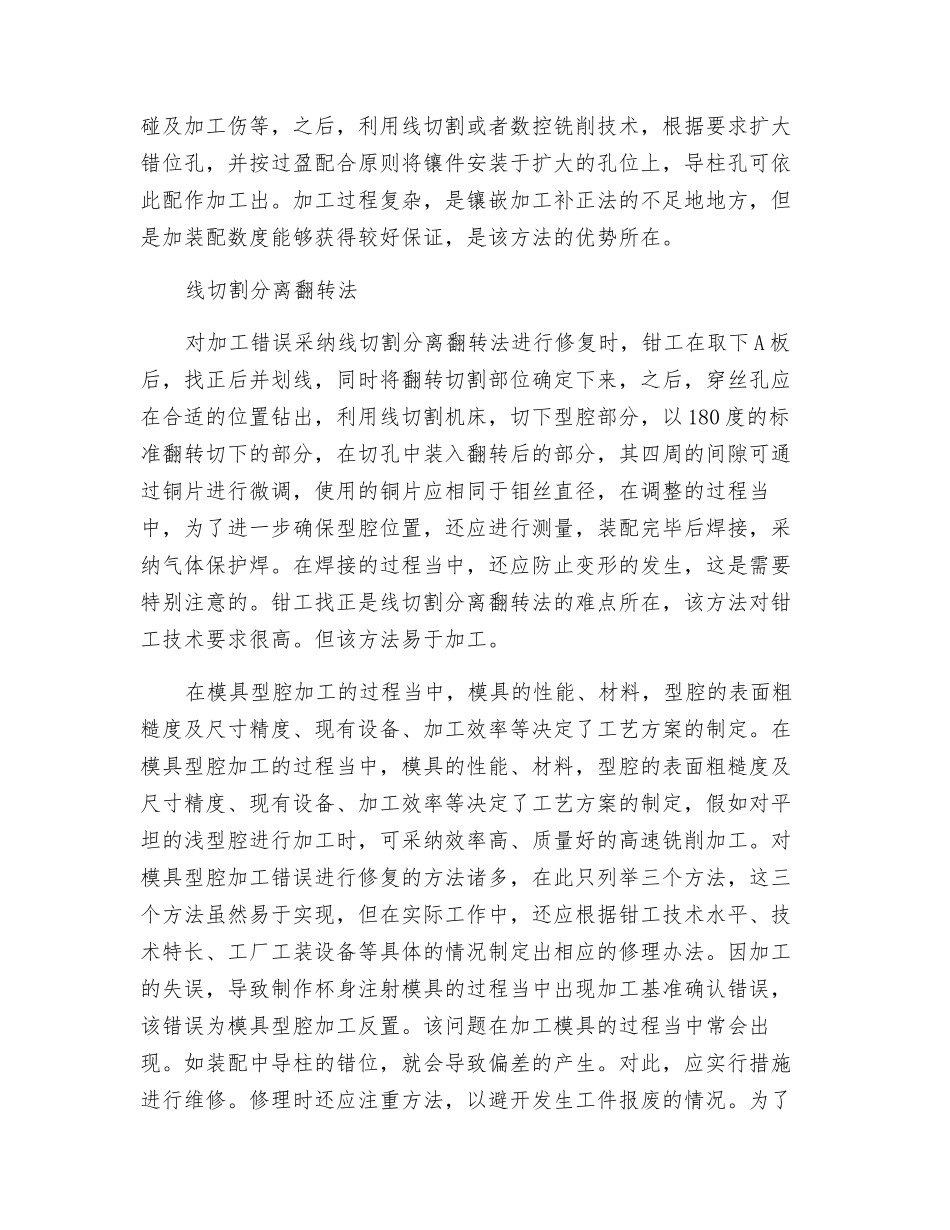

模具型腔加工错误反置的钳工修复方法_第3页
3/4
模具型腔加工错误反置的钳工修复方法为了能够有效克服加工模具过程当中存在的错误反置的问题,基于多年工作经验,文章提出了择优筛选的问题修复措施,结合实践介绍了主要的技术方法。以为模具型腔的加工提供有用的技术依据。因加工的失误,导致制作杯身注射模具的过程当中出现加工基准确认错误,该错误为模具型腔加工反置。假如不注意,该问题在加工模具的过程当中常会出现。如装配中导柱的错位,就会导致偏差的产生。当该问题出现时,就必须实行措施进行维修。修理时还应注重方法,以避开发生工件报废的情况。为了防止损失、确保加工作业的安全,必须给予修理加工措施足够的重视,对此,文章介绍了几种有效的修复方法。模具型腔加工概述模具型腔指构成产品空间的零件,而模具零件为型腔。在模具型腔加工的过程当中,模具的性能、材料,型腔的表面粗糙度及尺寸精度、现有设备、加工效率等决定了工艺方案的制定,假如对平坦的浅型腔进行加工时,可采纳效率高、质量好的高速铣削加工。但在加工具备深坑、沟槽、窄缝、尖角等复杂的模具型面时,应采纳电火花加工。为了进一步提高加工效率,高速铣削可使工件与电极的加工面放电均匀。在分析了零件技术要求后,高速铣削可对清角和型腔进行电火花加工,并且对表面进行抛光处理。通常情况下电火花加工和高速铣削是加工的重点。加工区域不同所实行的加工方式也有所不同。在合理制定加工策略的基础上,可根据步骤进行加工,一般分为粗铣、半精铣、精铣。对每项步骤的方式合理确定。加工区域不同走到方式也不同,粗加工刀具路径加工对应粗铣。球头铣刀中心铣削时,无法演算铣削速度,这样会减慢现场加工速度,同时会降低加工的精度。在进行工艺设计时,为了防止该问题的产生,应根据两部分来划分圆弧槽面,平行等宽刀具路径对应底面,等高线刀具路径对应侧面。工件表面粗糙度受切削参数的影响,主要表现为:在提升主轴转速的情况下,则会降低零件表面粗糙度值,而增大进给速度和切削深度后,也就增大了表面粗糙度的值。偏心导套补正法采纳偏心导套补正法进行修复时,先按 2 个匹配的导孔将型腔 A 板安装上,之后,对 2 个错位孔的偏心距离进行精确测量,测量后,对具体偏心位置准确无误的记录下来,为了方便装配,还应作记号,清楚、明确。偏心导套图可根据计算出的偏心距离值进行绘制,对型腔 A板与导套多盈配合进行测量、确定,再加工可使用普通车床或数控技术,加工过程当中,将清楚的记号作于高点...
