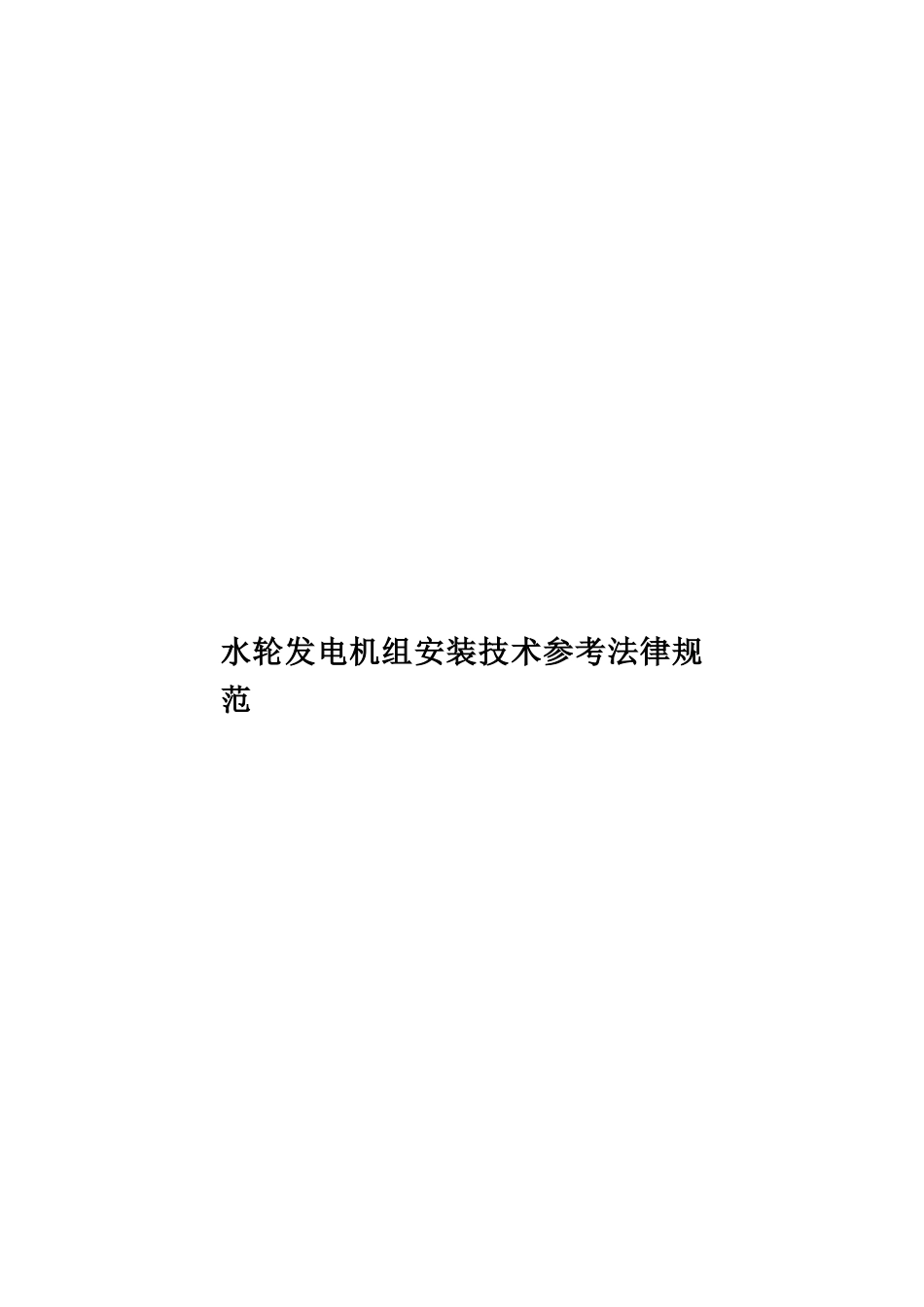

水轮发电机组安装技术参考规范样本

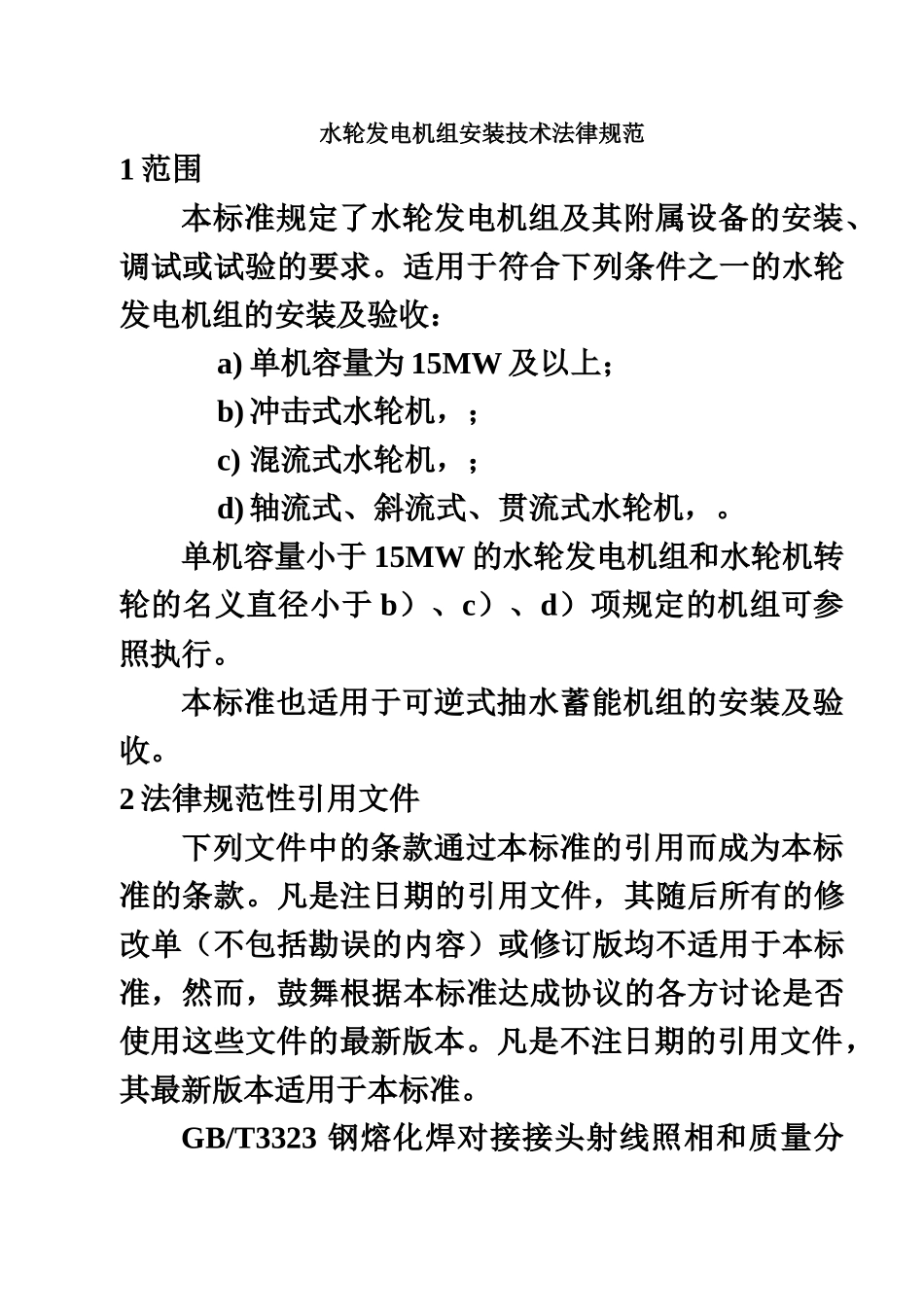

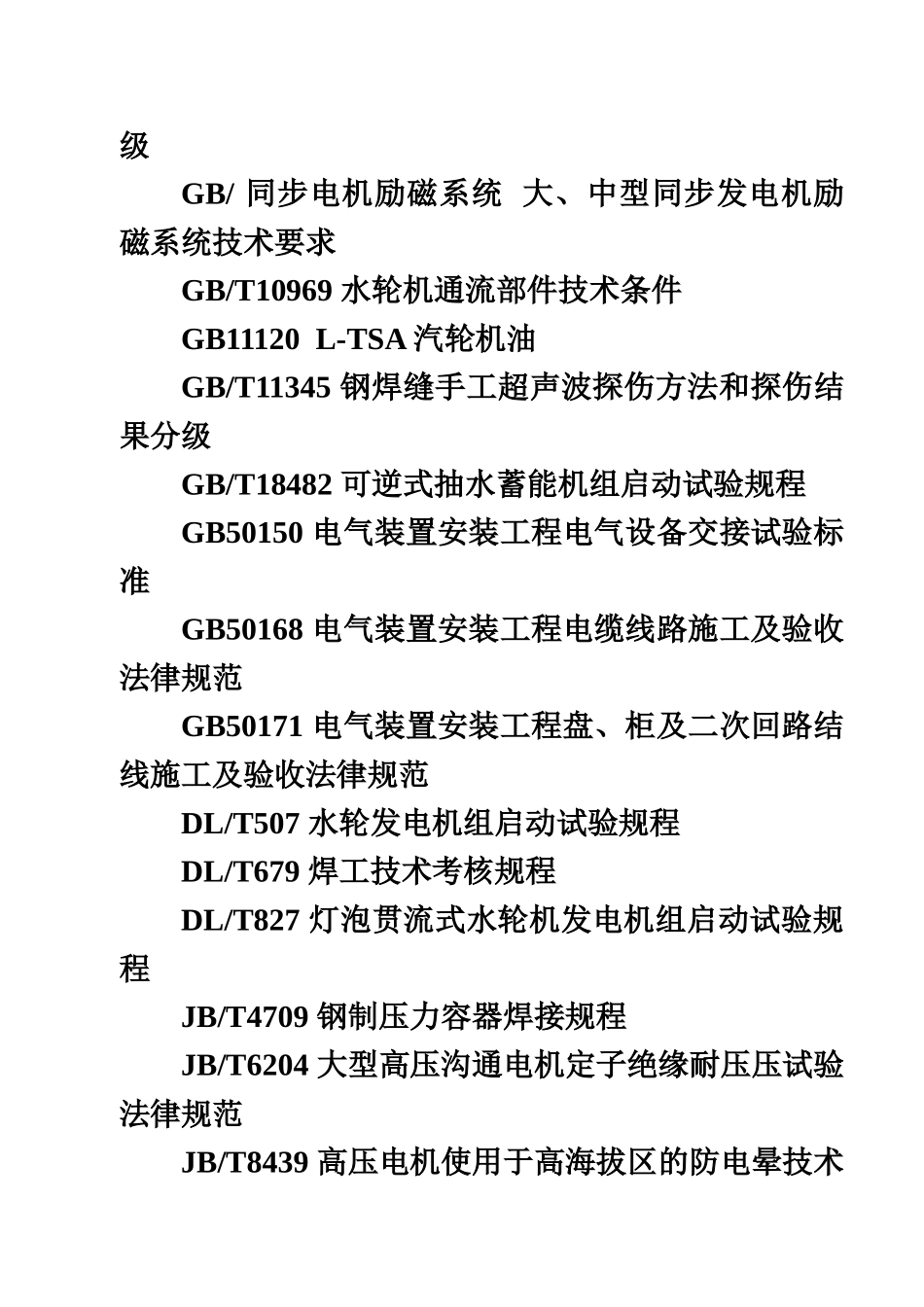

水轮发电机组安装技术参考法律规范水轮发电机组安装技术法律规范1 范围本标准规定了水轮发电机组及其附属设备的安装、调试或试验的要求。适用于符合下列条件之一的水轮发电机组的安装及验收：a) 单机容量为 15MW 及以上；b) 冲击式水轮机，；c) 混流式水轮机，；d) 轴流式、斜流式、贯流式水轮机，。单机容量小于 15MW 的水轮发电机组和水轮机转轮的名义直径小于 b）、c）、d）项规定的机组可参照执行。本标准也适用于可逆式抽水蓄能机组的安装及验收。2 法律规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓舞根据本标准达成协议的各方讨论是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3323 钢熔化焊对接接头射线照相和质量分级GB/ 同步电机励磁系统 大、中型同步发电机励磁系统技术要求GB/T10969 水轮机通流部件技术条件GB11120 L-TSA 汽轮机油GB/T11345 钢焊缝手工超声波探伤方法和探伤结果分级GB/T18482 可逆式抽水蓄能机组启动试验规程GB50150 电气装置安装工程电气设备交接试验标准GB50168 电气装置安装工程电缆线路施工及验收法律规范GB50171 电气装置安装工程盘、柜及二次回路结线施工及验收法律规范DL/T507 水轮发电机组启动试验规程DL/T679 焊工技术考核规程DL/T827 灯泡贯流式水轮机发电机组启动试验规程JB/T4709 钢制压力容器焊接规程JB/T6204 大型高压沟通电机定子绝缘耐压压试验法律规范JB/T8439 高压电机使用于高海拔区的防电晕技术要求JB/T8660 水电机组包装、运输和保管法律规范3 总则3.1 水轮发电机组的安装应根据设计单位和制造厂已审定的机组安装图及有关技术文件,按本法律规范要求进行。制造厂有特别要求的，应按制造厂有关技术文件的要求进行。凡本法律规范和制造厂技术文件均未涉及者，应拟定补充规定。当制造厂的技术要求与本法律规范有矛盾时，一般按制造厂要求进行或与制造厂协商解决。3.2 发电机组及其附属设备的安装工程，除应执行本标准外，还应遵守国家及有关部门颁发的现行安全防护、环境保护、消防等规程的有关要求。3.3 水轮发电机组设备，应符合国家现行的技术标准和订货合同规定。设备到达接受地点后，安装单位可应业主要求，参加设备开箱、清点，检查设备供货清单及随机装箱单，并按 JB/T8660 执行。以下文件...
