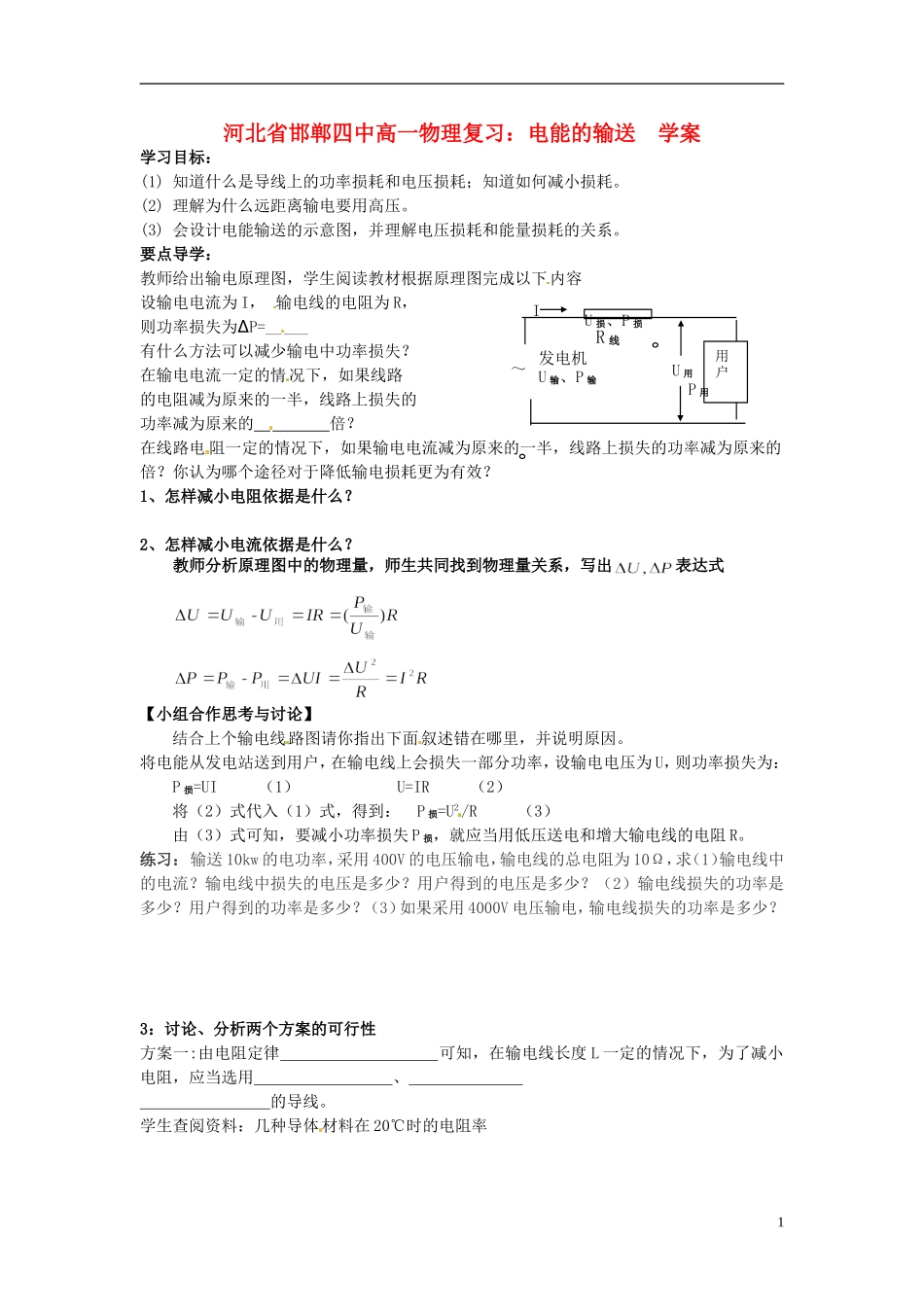

河北省邯郸四中高一物理 电能的输送 学案

河北省邯郸四中高一物理复习：电能的输送 学案学习目标：(1) 知道什么是导线上的功率损耗和电压损耗；知道如何减小损耗。(2) 理解为什么远距离输电要用高压。(3) 会设计电能输送的示意图，并理解电压损耗和能量损耗的关系。要点导学：教师给出输电原理图，学生阅读教材根据原理图完成以下内容设输电电流为 I， 输电线的电阻为 R，则功率损失为∆P=_____有什么方法可以减少输电中功率损失？在输电电流一定的情况下，如果线路的电阻减为原来的一半，线路上损失的功率减为原来的 倍？在线路电 阻一定的情况下，如果输电电流减为原来的一半，线路上损失的功率减为原来的 倍？你认为哪个途径对于降低输电损耗更为有效？1、怎样减小电阻依据是什么？2、怎样减小电流依据是什么？教师分析原理图中的物理量，师生共同找到物理量关系，写出表达式【小组合作思考与讨论】结合上个输电线路图请你指出下面叙述错在哪里，并说明原因。将电能从发电站送到用户，在输电线上会损失一部分功率，设输电电压为 U，则功率损失为：P 损=UI （1） U=IR （2）将（2）式代入（1）式，得到： P 损=U2/R （3）由（3）式可知，要减小功率损失 P 损，就应当用低压送电和增大输电线的电阻 R。练习： 输送 10kw 的电功率，采用 400V 的电压输电，输电线的总电阻为 10Ω，求（1）输电线中的电流？输电线中损失的电压是多少？用户得到的电压是多少？（2）输电线损失的功率是多少？用户得到的功率是多少？（3）如果采用 4000V 电压输电，输电线损失的功率是多少？ 3：讨论、分析两个方案的可行性方案一:由电阻定律 可知，在输电线长度 L 一定的情况下，为了减小 电阻，应当选用 、 的导线。学生查阅资料：几种导体材料在 20℃时的电阻率 1U 损、P 损用户发电机U 输、P 输～IU 用P 用R 线材料ρ/Ω·m银1．6×10-8铜1．7×10-8铝2．9×10-8钨5．3×10-8铁1．0×10-7目前一般用电阻率较小的 作导线材料。但是，要增大导线的横截面积，就要多耗费金属材料， ，给架线带来很大困难。方案二：减小导线中的电流 I，在导线电阻不变的条件下，电流如果减小到原来的百分之一，功率损失公式 得损失功率减小到原来的 思考 1：怎样才能保证我们电能不变的情况下，使输电的电流减小呢？ 思考 2：怎样才能实现升高电压呢？ 思考 3：升压后的电能输送到用户后，能直接用吗？还需要怎么办？ 三、探究电能输送的示意图我的设计：1．基本环节2...
