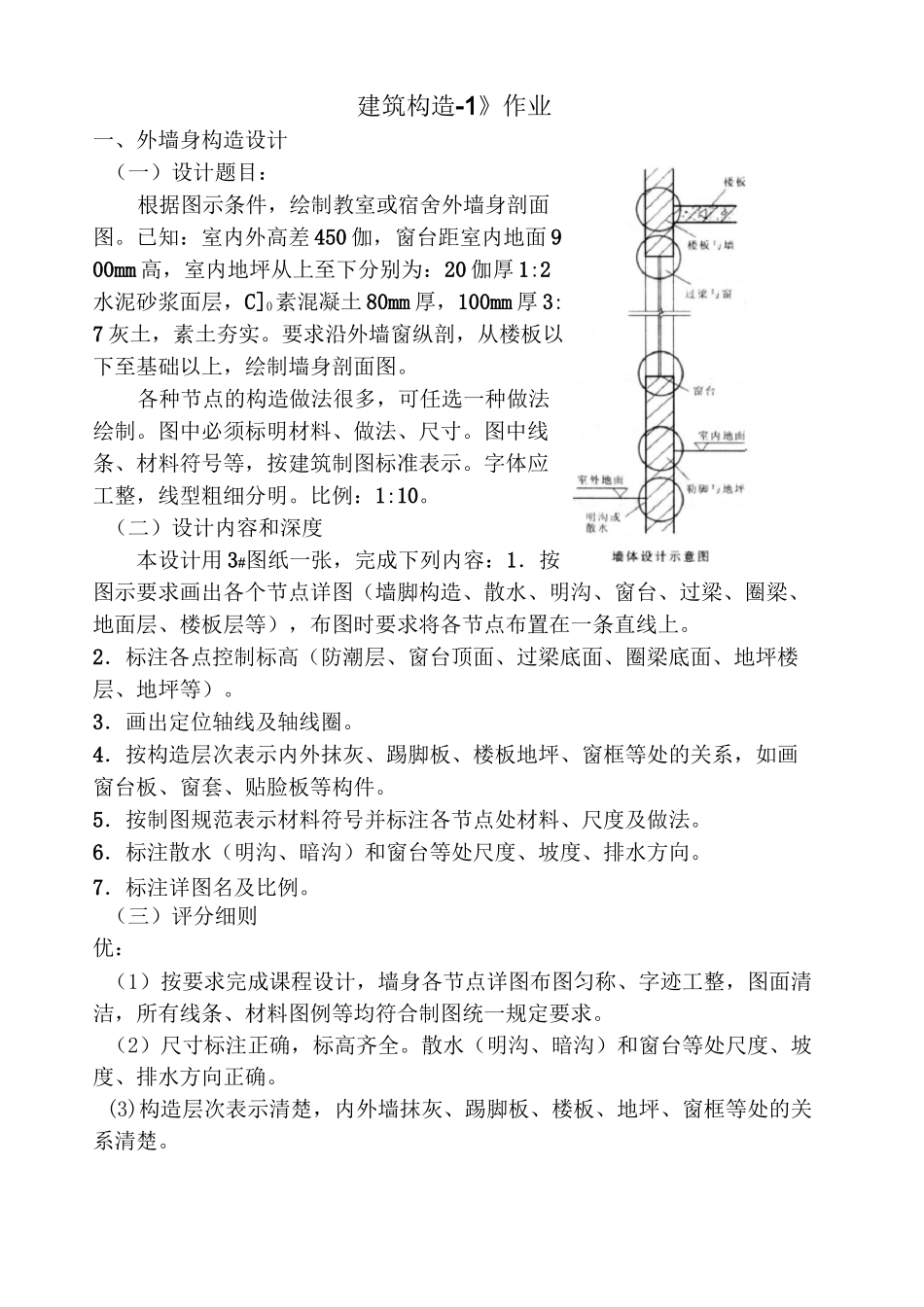

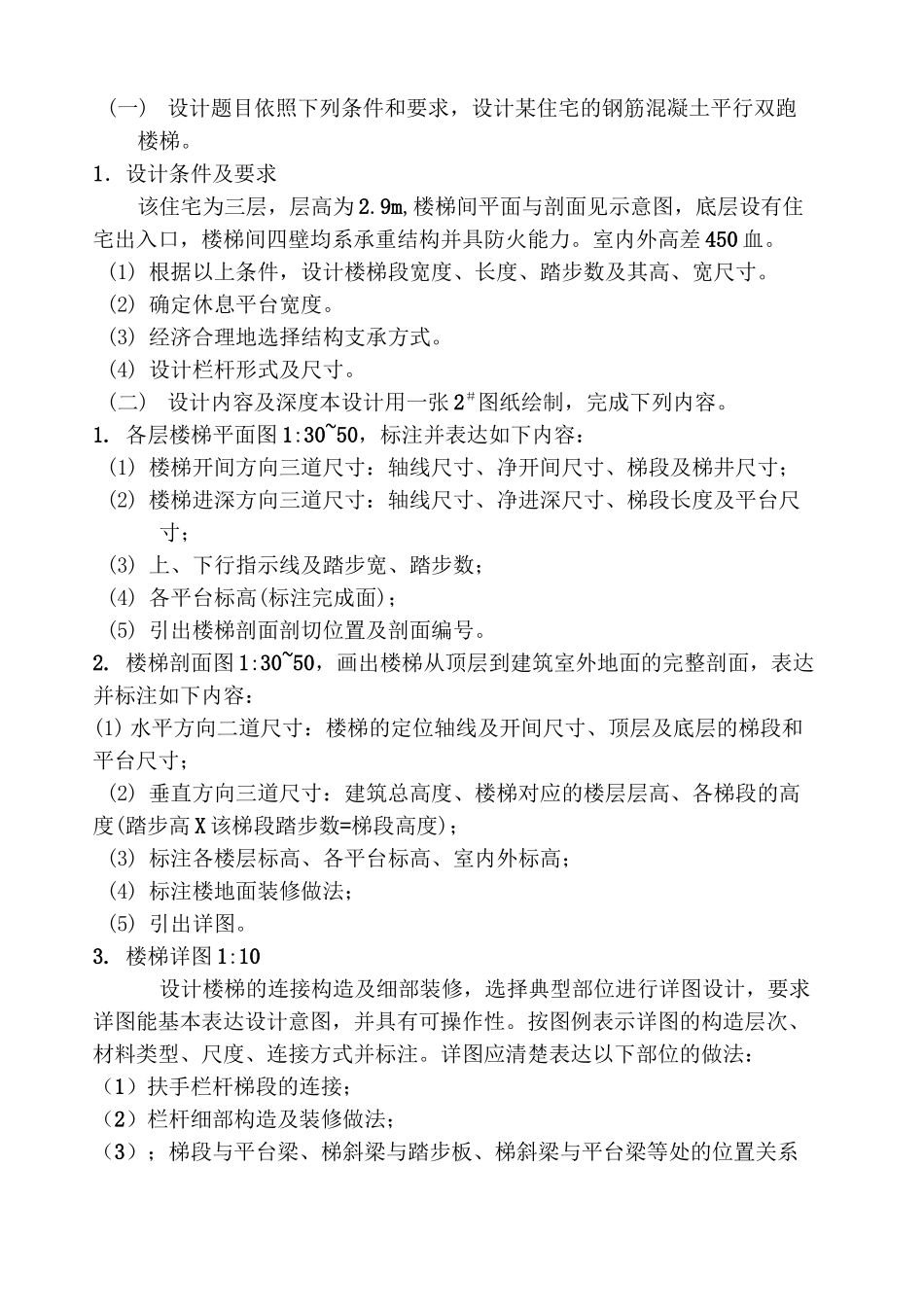

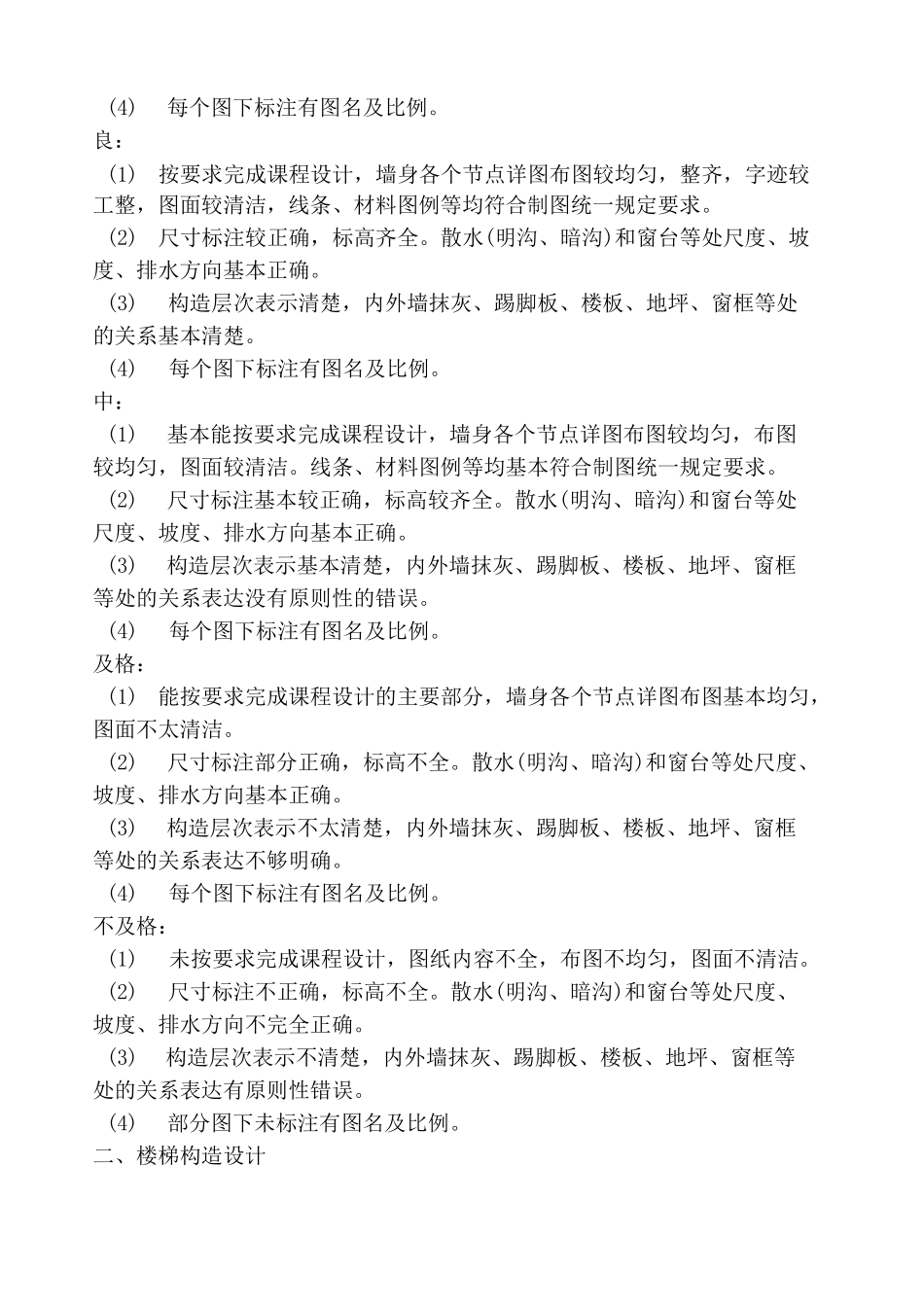

建筑构造-1》作业一、外墙身构造设计（一）设计题目：根据图示条件，绘制教室或宿舍外墙身剖面图。已知：室内外高差 450 伽，窗台距室内地面 900mm 高，室内地坪从上至下分别为：20 伽厚 1:2水泥砂浆面层，C]0素混凝土 80mm 厚，100mm 厚 3:7 灰土，素土夯实。要求沿外墙窗纵剖，从楼板以下至基础以上，绘制墙身剖面图。各种节点的构造做法很多，可任选一种做法绘制。图中必须标明材料、做法、尺寸。图中线条、材料符号等，按建筑制图标准表示。字体应工整，线型粗细分明。比例：1:10。（二）设计内容和深度本设计用 3#图纸一张，完成下列内容：1．按图示要求画出各个节点详图（墙脚构造、散水、明沟、窗台、过梁、圈梁、地面层、楼板层等），布图时要求将各节点布置在一条直线上。2．标注各点控制标高（防潮层、窗台顶面、过梁底面、圈梁底面、地坪楼层、地坪等）。3．画出定位轴线及轴线圈。4．按构造层次表示内外抹灰、踢脚板、楼板地坪、窗框等处的关系，如画窗台板、窗套、贴脸板等构件。5．按制图规范表示材料符号并标注各节点处材料、尺度及做法。6．标注散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向。7．标注详图名及比例。（三）评分细则优：（1）按要求完成课程设计，墙身各节点详图布图匀称、字迹工整，图面清洁，所有线条、材料图例等均符合制图统一规定要求。（2）尺寸标注正确，标高齐全。散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向正确。(3)构造层次表示清楚，内外墙抹灰、踢脚板、楼板、地坪、窗框等处的关系清楚。(4)每个图下标注有图名及比例。良：(1)按要求完成课程设计，墙身各个节点详图布图较均匀，整齐，字迹较工整，图面较清洁，线条、材料图例等均符合制图统一规定要求。(2)尺寸标注较正确，标高齐全。散水(明沟、暗沟)和窗台等处尺度、坡度、排水方向基本正确。(3)构造层次表示清楚，内外墙抹灰、踢脚板、楼板、地坪、窗框等处的关系基本清楚。(4)每个图下标注有图名及比例。中：(1)基本能按要求完成课程设计，墙身各个节点详图布图较均匀，布图较均匀，图面较清洁。线条、材料图例等均基本符合制图统一规定要求。(2)尺寸标注基本较正确，标高较齐全。散水(明沟、暗沟)和窗台等处尺度、坡度、排水方向基本正确。(3)构造层次表示基本清楚，内外墙抹灰、踢脚板、楼板、地坪、窗框等处的关系表达没有原则性的错误。(4)每个图下标注有图名及比例。及格：(1)能按要求完成课程设计的主要部分，墙身...
