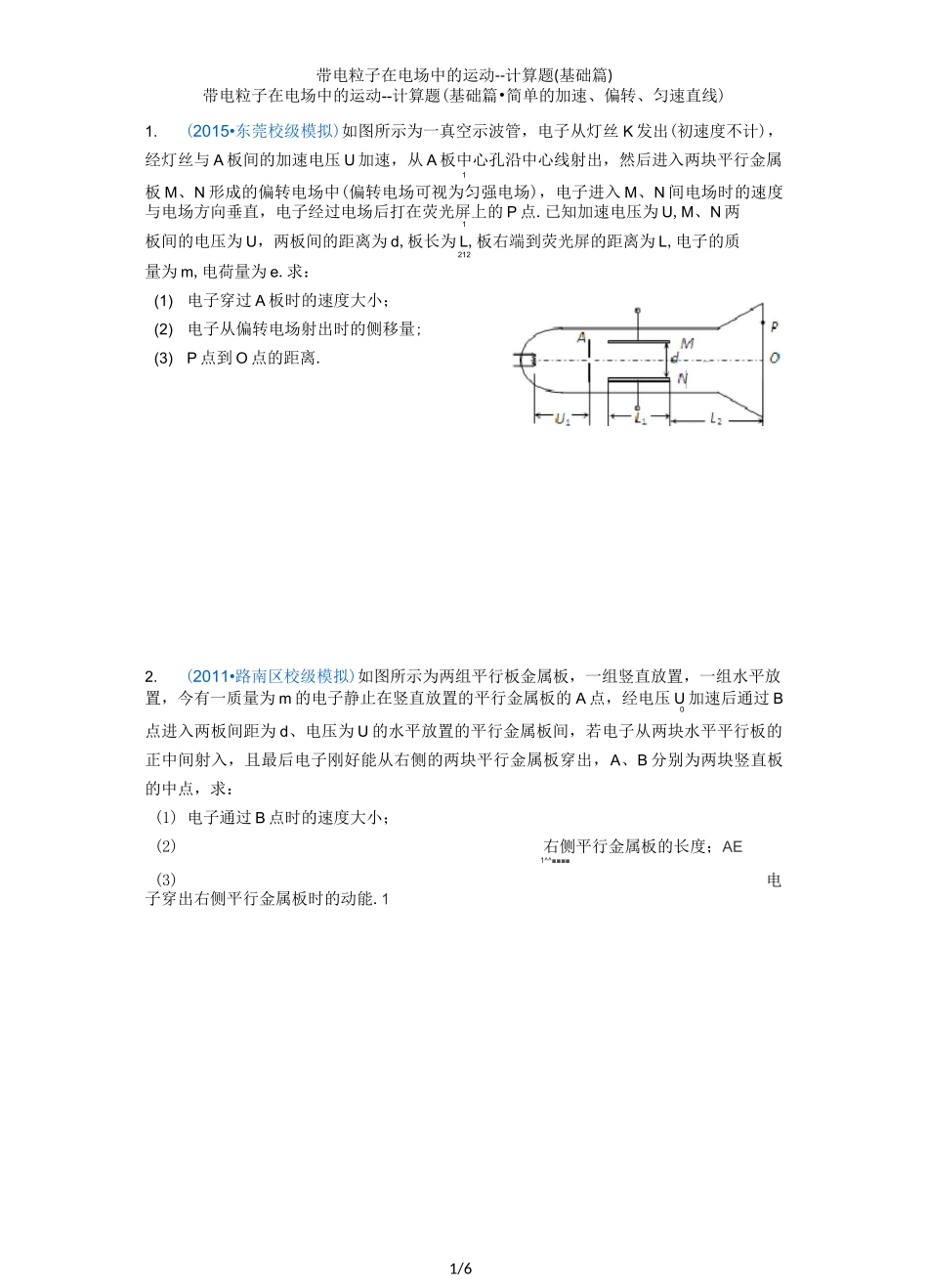

1/6带电粒子在电场中的运动--计算题(基础篇)带电粒子在电场中的运动--计算题(基础篇•简单的加速、偏转、匀速直线)1.(2015•东莞校级模拟)如图所示为一真空示波管，电子从灯丝 K 发出(初速度不计)，经灯丝与 A 板间的加速电压 U 加速，从 A 板中心孔沿中心线射出，然后进入两块平行金属1板 M、N 形成的偏转电场中(偏转电场可视为匀强电场)，电子进入 M、N 间电场时的速度与电场方向垂直，电子经过电场后打在荧光屏上的 P 点.已知加速电压为 U,M、N 两1板间的电压为 U，两板间的距离为 d,板长为 L,板右端到荧光屏的距离为 L,电子的质212量为 m,电荷量为 e.求：(1)电子穿过 A 板时的速度大小；(2)电子从偏转电场射出时的侧移量;(3)P 点到 O 点的距离.2.(2011•路南区校级模拟)如图所示为两组平行板金属板，一组竖直放置，一组水平放置，今有一质量为 m 的电子静止在竖直放置的平行金属板的 A 点，经电压 U 加速后通过 B0点进入两板间距为 d、电压为 U 的水平放置的平行金属板间，若电子从两块水平平行板的正中间射入，且最后电子刚好能从右侧的两块平行金属板穿出，A、B 分别为两块竖直板的中点，求：(1) 电子通过 B 点时的速度大小；(2)右侧平行金属板的长度；AE1^^■■■■(3)电子穿出右侧平行金属板时的动能.11ac求此时匀强电场的场强大小2/6带电粒子在电场中的运动--计算题(基础篇)3. (2015 秋•广东校级期末)长为 I 的平行金属板，板间形成匀强电场，一个带电为+q、质量为 m 的带电粒子，以初速 v 紧贴上板垂直于电场线方向射入该电场，刚好从下板边缘射 0出，末速度恰与下板成 30°,如图所示.求：(1)粒子末速度的大小;(2)匀强电场的场强；(3)两板间的距离 d.4.(2015•诸暨市校级模拟)如图所示，离子发生器发射一束质量为 m,电荷量为+q 的离子,从静止经 PQ 两板间的加速电压加速后，以初速度 v 再从 a 点沿 ab 方向进入一匀强电 0场区域，abed 所围成的正方形区域是该匀强电场的边界，已知正方形的边长为 L,匀强电场的方向与 ad 边平行且由 a 指向 d.求加速电压 U；0若离子恰从 e 点飞离电场，求 ae 两点间的电势差 U；若离子从 abed 边界上某点飞出时的动能为 mv?,0i5.(2016 秋•天津期中)如图所示为说明示波器工作原理的示意图，已知两平行板间的距离为 d、板长为 I 电子经电压为 U 的电场加速后从两平 1行板间的中央处垂直进入偏转电场，设电子质量...
