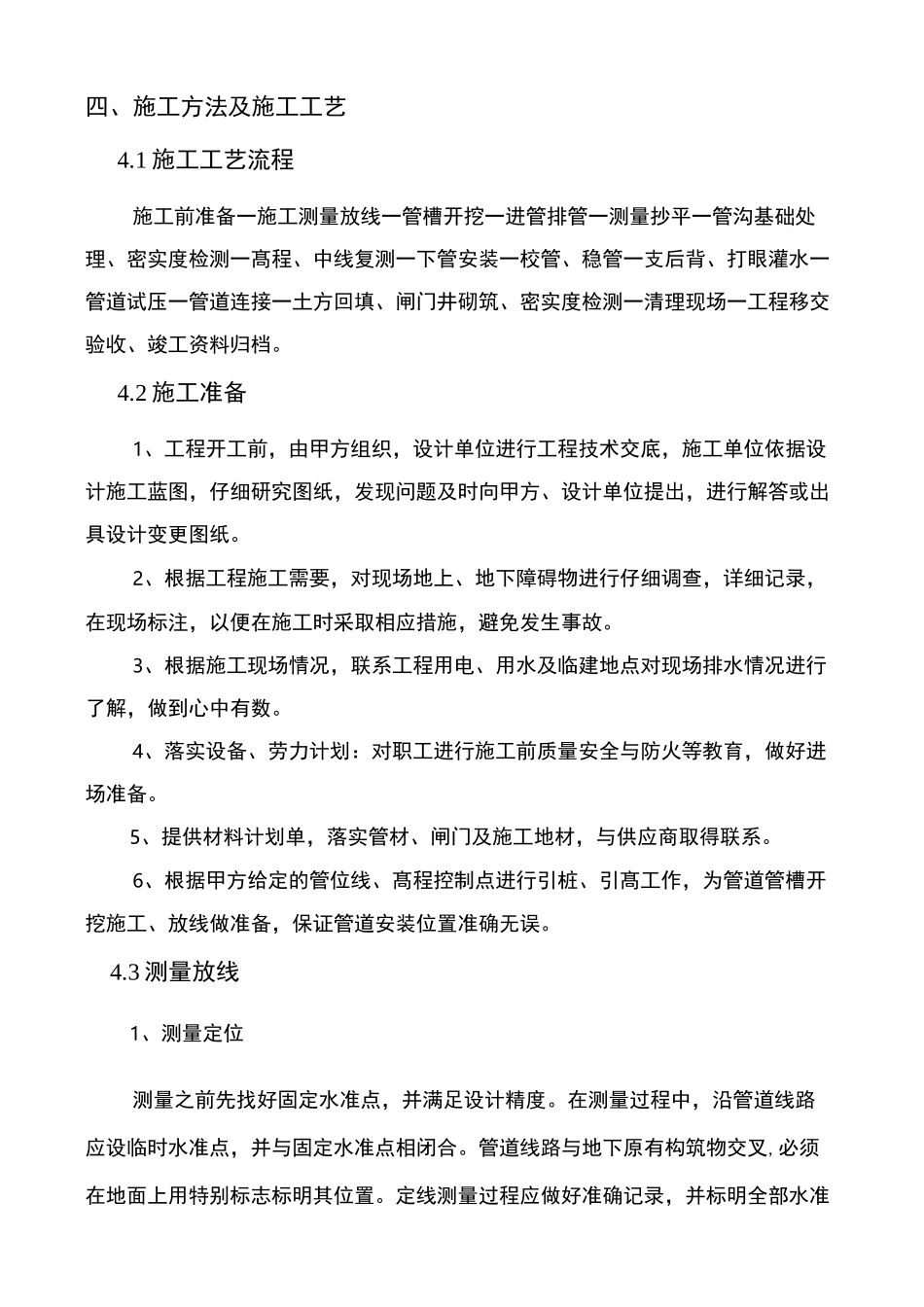

乡城县洞松乡热斗村太阳能提灌站工程输水管道安装施工方案编制单位：四川省新视标建筑工程有限公司编 制 人：审 核 人：审 批 人：日期：2018 年 1 月 15 日、工程概况?本项目区位于乡城县洞松乡热斗村。距县城 28km。解决热斗村 400 亩耕地农业灌溉用水问题。本项目将建设输水主管管线长 786m,管材采用 DN180(1.6MPa)的 PE 管652m、©159 钢管(6=5.5mm)134m。泵房建筑面积为 18.7m2，砖混结构；取水工程 1 个。同时购置光伏发电系统 1 套。？、主要工程量管段管材长度级别类型m0+000至0+134①159钢管1340+134至740.54DN180PE652三、施工顺序根据工程总体施工计划，先施工 0+000 至 0+134 钢管，施工完成后，施工0+134 至 0+740.54，施工管道期间同时施工进水池与泵房。四、施工方法及施工工艺4.1 施工工艺流程施工前准备一施工测量放线一管槽开挖一进管排管一测量抄平一管沟基础处理、密实度检测一髙程、中线复测一下管安装一校管、稳管一支后背、打眼灌水一管道试压一管道连接一土方回填、闸门井砌筑、密实度检测一清理现场一工程移交验收、竣工资料归档。4.2 施工准备1、工程开工前，由甲方组织，设计单位进行工程技术交底，施工单位依据设计施工蓝图，仔细研究图纸，发现问题及时向甲方、设计单位提出，进行解答或出具设计变更图纸。2、根据工程施工需要，对现场地上、地下障碍物进行仔细调查，详细记录，在现场标注，以便在施工时采取相应措施，避免发生事故。3、根据施工现场情况，联系工程用电、用水及临建地点对现场排水情况进行了解，做到心中有数。4、落实设备、劳力计划：对职工进行施工前质量安全与防火等教育，做好进场准备。5、提供材料计划单，落实管材、闸门及施工地材，与供应商取得联系。6、根据甲方给定的管位线、髙程控制点进行引桩、引髙工作，为管道管槽开挖施工、放线做准备，保证管道安装位置准确无误。4.3 测量放线1、测量定位测量之前先找好固定水准点，并满足设计精度。在测量过程中，沿管道线路应设临时水准点，并与固定水准点相闭合。管道线路与地下原有构筑物交叉,必须在地面上用特别标志标明其位置。定线测量过程应做好准确记录，并标明全部水准点和连接线。根据甲方所交控制点，视现场情况，在施工范围内布设以便于施工测量的首级控制导线网，控制导线的等级满足《工程测量规范》GB50026—95 二级导线的技术要求，即相对闭合差W1/10000。控制导线网测设所用仪器为BTS-3082C 型...
