护栏斜梯直梯护笼平台制作相关要求完整版

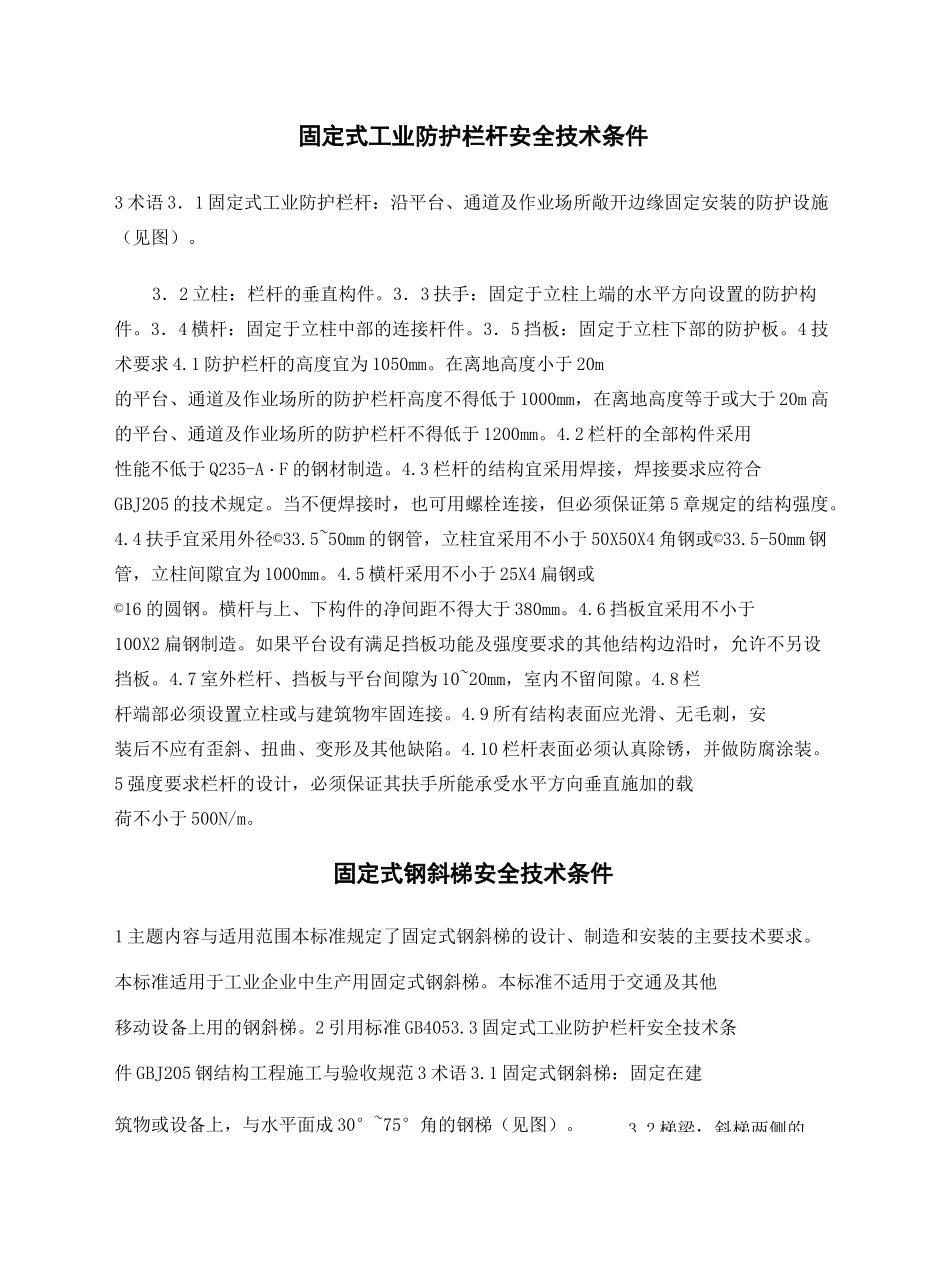

fci■■£vssa=a«.:=「严，HOM•土SHHSBREHS^「HLIwHmBLn1HHUHEmrn PI xnrnlunUns'貝!■!::■■urlldtn:」:£■X■'护栏斜梯直梯护笼^制作相关要求HUAsystemofficeroom【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】3.2 梯梁：斜梯两侧的固定式工业防护栏杆安全技术条件3 术语 3．1 固定式工业防护栏杆：沿平台、通道及作业场所敞开边缘固定安装的防护设施（见图）。3．2 立柱：栏杆的垂直构件。3．3 扶手：固定于立柱上端的水平方向设置的防护构件。3．4 横杆：固定于立柱中部的连接杆件。3．5 挡板：固定于立柱下部的防护板。4 技术要求 4.1 防护栏杆的高度宜为 1050mm。在离地高度小于 20m的平台、通道及作业场所的防护栏杆高度不得低于 1000mm，在离地高度等于或大于 20m 高的平台、通道及作业场所的防护栏杆不得低于 1200mm。4.2 栏杆的全部构件采用性能不低于 Q235-A・F 的钢材制造。4.3 栏杆的结构宜采用焊接，焊接要求应符合GBJ205 的技术规定。当不便焊接时，也可用螺栓连接，但必须保证第 5 章规定的结构强度。4.4 扶手宜采用外径©33.5~50mm 的钢管，立柱宜采用不小于 50X50X4 角钢或©33.5-50mm 钢管，立柱间隙宜为 1000mm。4.5 横杆采用不小于 25X4 扁钢或©16 的圆钢。横杆与上、下构件的净间距不得大于 380mm。4.6 挡板宜采用不小于100X2 扁钢制造。如果平台设有满足挡板功能及强度要求的其他结构边沿时，允许不另设挡板。4.7 室外栏杆、挡板与平台间隙为 10~20mm，室内不留间隙。4.8 栏杆端部必须设置立柱或与建筑物牢固连接。4.9 所有结构表面应光滑、无毛刺，安装后不应有歪斜、扭曲、变形及其他缺陷。4.10 栏杆表面必须认真除锈，并做防腐涂装。5 强度要求栏杆的设计，必须保证其扶手所能承受水平方向垂直施加的载荷不小于 500N/m。固定式钢斜梯安全技术条件1 主题内容与适用范围本标准规定了固定式钢斜梯的设计、制造和安装的主要技术要求。本标准适用于工业企业中生产用固定式钢斜梯。本标准不适用于交通及其他移动设备上用的钢斜梯。2 引用标准 GB4053.3 固定式工业防护栏杆安全技术条件 GBJ205 钢结构工程施工与验收规范 3 术语 3.1 固定式钢斜梯：固定在建筑物或设备上，与水平面成 30°~75°角的钢梯（见图）。边梁。3．3 踏板：供上下梯时脚踏的水平构件。3．4 踏步高：相邻两踏板间的垂直距离。3．5 梯宽：两梯梁内侧的间距。3．6 梯高：梯梁顶端到底部基准面的垂...
