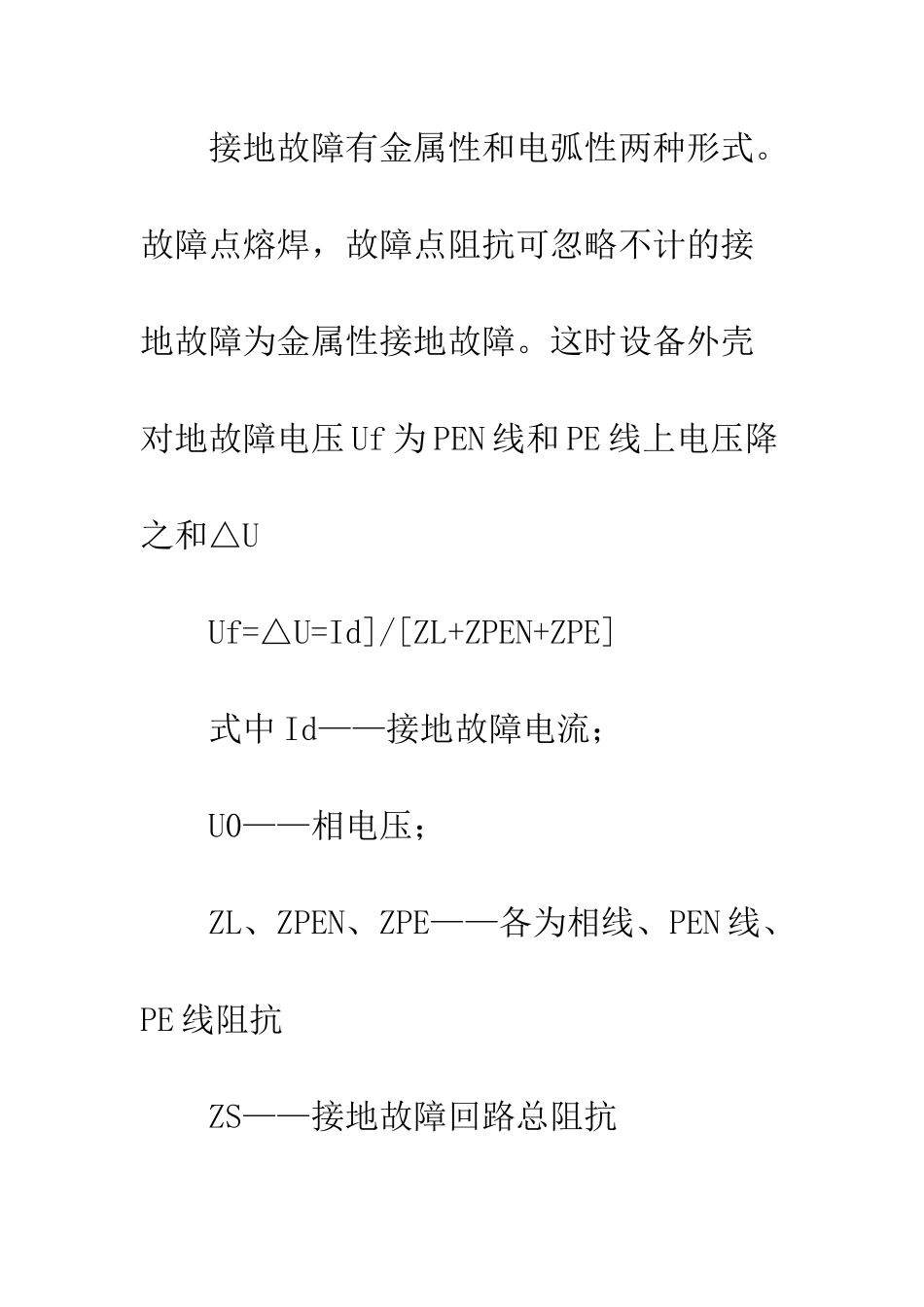

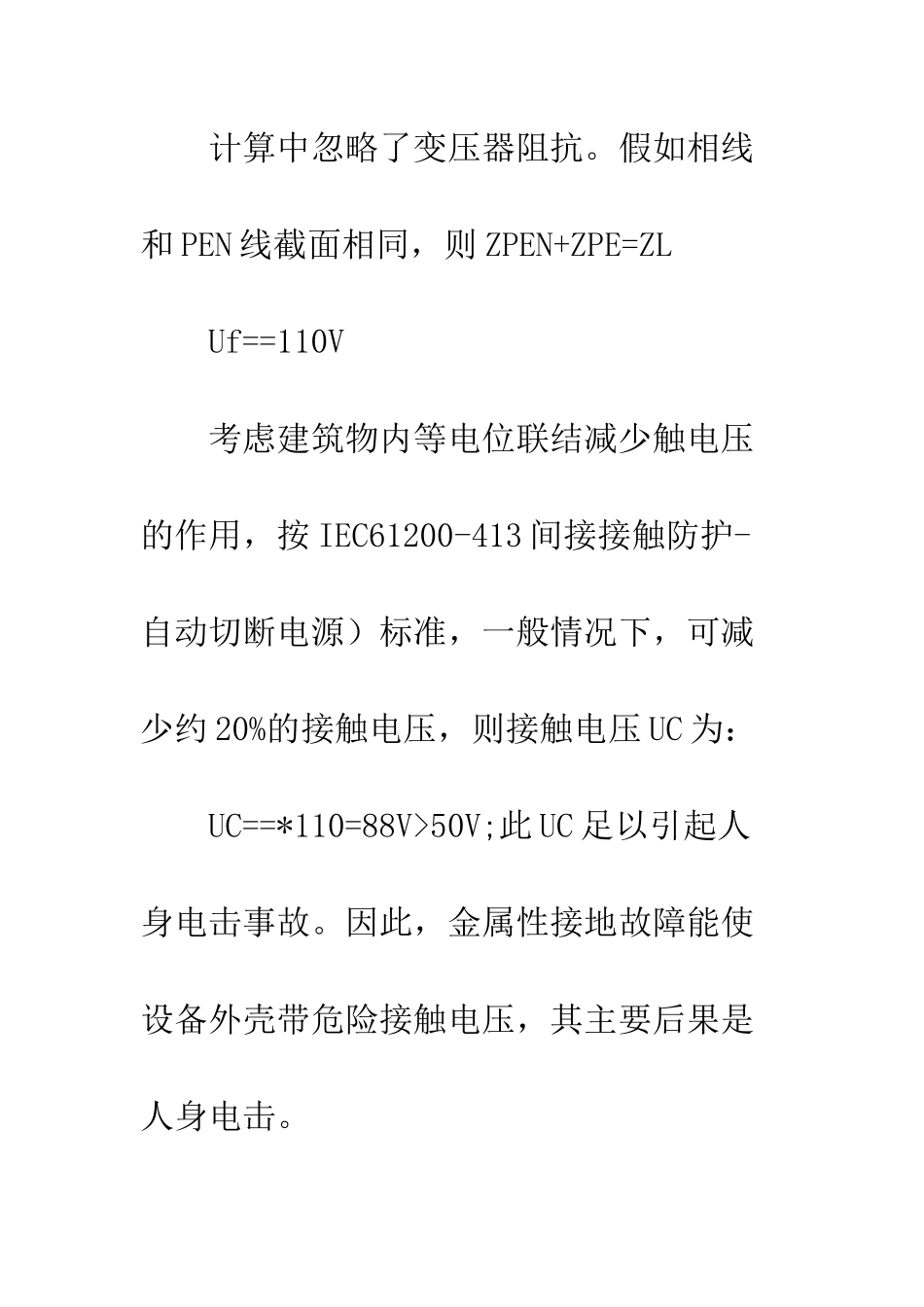

漏电保护器民用建筑物电气设计 漏电保护器在我国应用已多年，积累了不少经验。但是在中小型民用建筑物，特别是住宅的电气设计中，应用尚不够重视。由于强制性国家标准《住宅设计法律规范》自 1999 年 6 月 1 日起实施，进一步强调了居民用电的安全性和可靠性。因此，我们应重视中小型民用建筑物供配电线路设计中对漏电的保护。 一、安装漏电保护器的必要性 接地故障有金属性和电弧性两种形式。故障点熔焊，故障点阻抗可忽略不计的接地故障为金属性接地故障。这时设备外壳对地故障电压 Uf 为 PEN 线和 PE 线上电压降之和△U Uf=△U=Id]/[ZL+ZPEN+ZPE] 式中 Id——接地故障电流； U0——相电压； ZL、ZPEN、ZPE——各为相线、PEN 线、PE 线阻抗 ZS——接地故障回路总阻抗 计算中忽略了变压器阻抗。假如相线和 PEN 线截面相同，则 ZPEN+ZPE=ZL Uf==110V 考虑建筑物内等电位联结减少触电压的作用，按 IEC61200-413 间接接触防护-自动切断电源）标准，一般情况下，可减少约 20%的接触电压，则接触电压 UC 为： UC==*110=88V>50V;此 UC 足以引起人身电击事故。因此，金属性接地故障能使设备外壳带危险接触电压，其主要后果是人身电击。 当故障电流 Id 足够大时，回路首端的过流保护器也能瞬间动作，避开事故的发生。但 Id 值不仅与线路截面、长度有关，也与线路连接质量、布线方式以及维护管理水平等难以估量的因素有关，所以靠过流保护电源并不可靠。这就是不论 TT 系统还是 TN 系统，要求在手握式、移动式设备供电的插座回路上必须安装额定动作电流I△n 大于 30mA 的瞬动漏电保护器的原因所在。 发生接地故障时，故障点不熔焊而是产生电弧、电火花的接地故障为电弧性接地故障，如图 2 所示。电弧、电火花具有很大的阻抗，它限制了接地故障电流 Id，使过流保护电器不能动作或延缓许久才能动作，但故障点或连接不良的 PE 线接头上通过 Id 时迸发的电弧、电火花的局部高温可高达 2000-3000℃，很容易引燃近旁可燃物质，引起电气火灾。 由于故障电弧的阻抗大，220V 相电压大部分降落在电弧上，分配在线路上的电压降大大减少，其结果是 UC 和 Uf 大大小于50V，因此电弧性接地故障只能引起电气火灾而不会招致人身电击事故。 二、安装两级漏电保护器 只在插座回路上安装漏电保护器的做法不能防范插座回路以外电气线路和设备电弧性接地故障引起的电气火灾，为此应按 IEC60364-4-482 和我...
