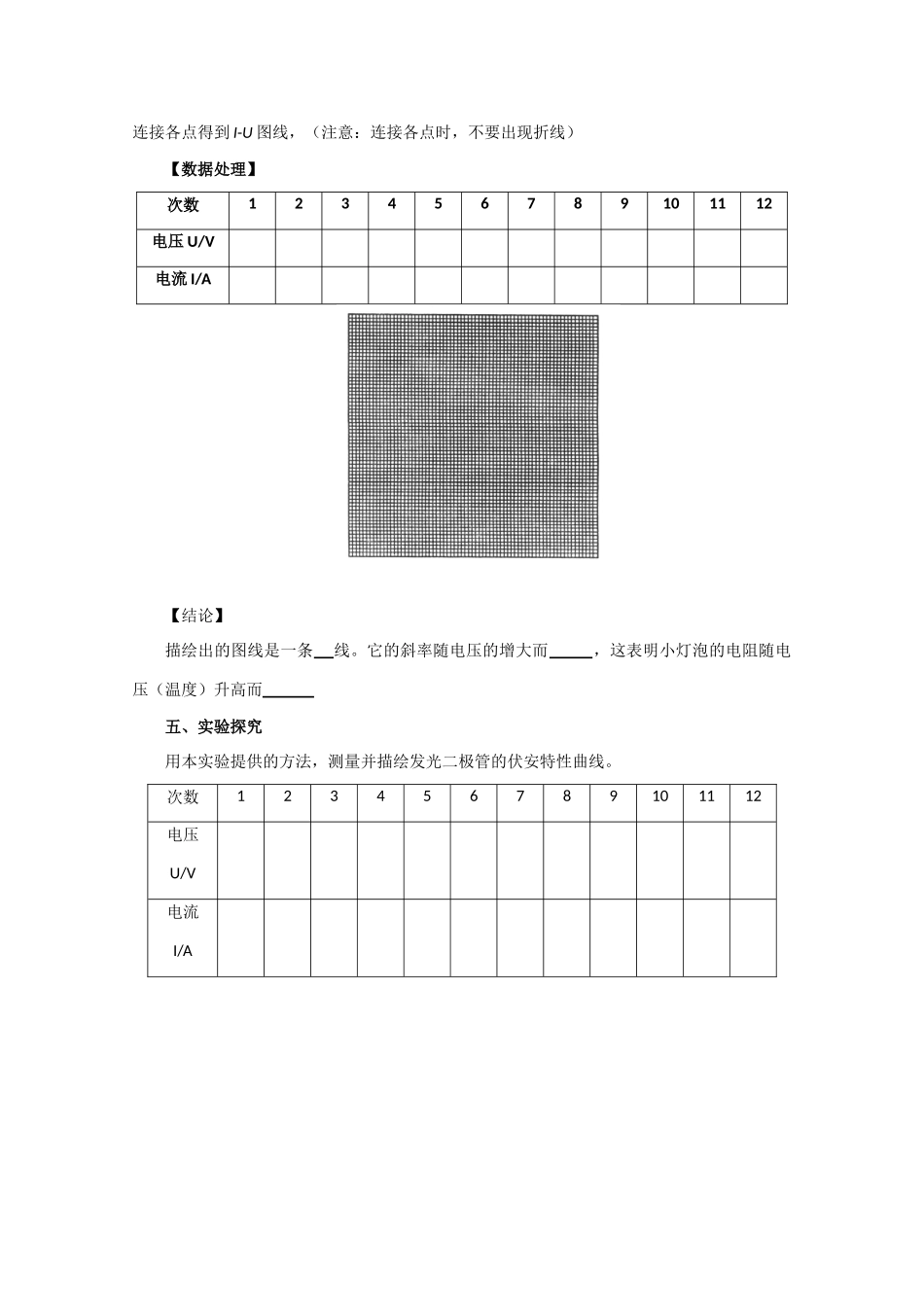

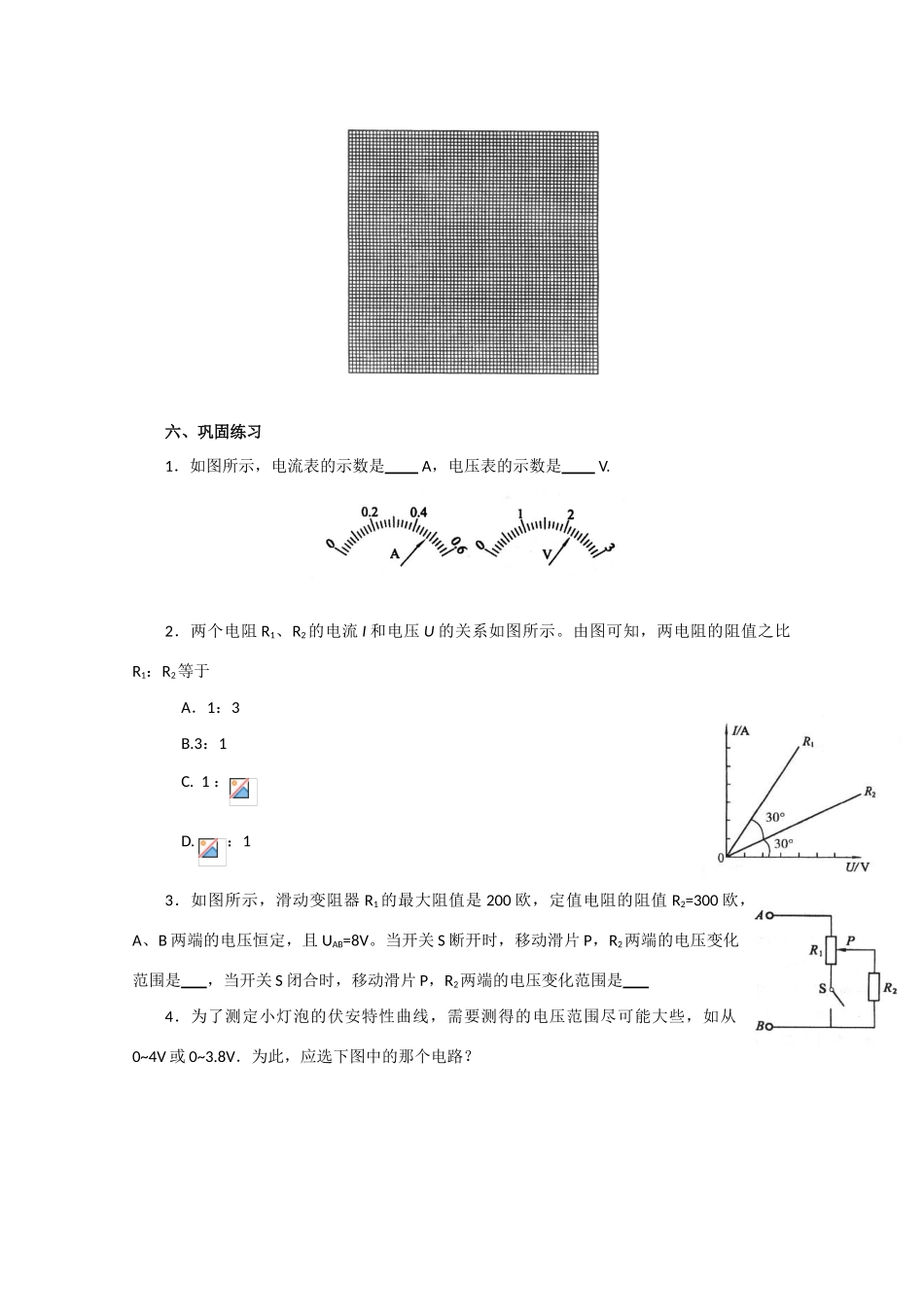

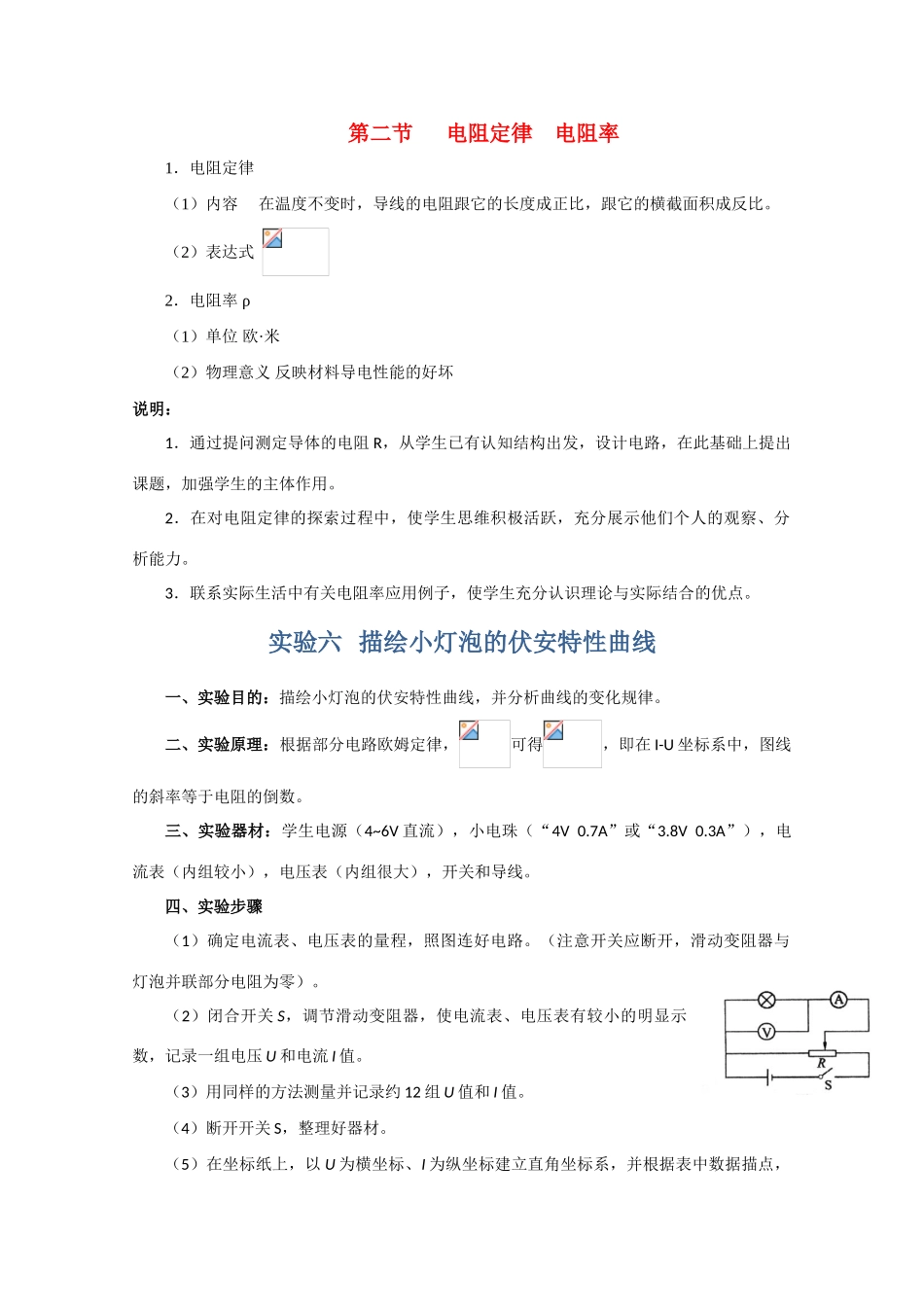

第二节 电阻定律 电阻率1．电阻定律（1）内容 在温度不变时，导线的电阻跟它的长度成正比，跟它的横截面积成反比。（2）表达式 2．电阻率 ρ（1）单位 欧·米（2）物理意义 反映材料导电性能的好坏说明：1．通过提问测定导体的电阻 R，从学生已有认知结构出发，设计电路，在此基础上提出课题，加强学生的主体作用。2．在对电阻定律的探索过程中，使学生思维积极活跃，充分展示他们个人的观察、分析能力。3．联系实际生活中有关电阻率应用例子，使学生充分认识理论与实际结合的优点。实验六 描绘小灯泡的伏安特性曲线一、实验目的：描绘小灯泡的伏安特性曲线，并分析曲线的变化规律。二、实验原理：根据部分电路欧姆定律，可得，即在 I-U 坐标系中，图线的斜率等于电阻的倒数。三、实验器材：学生电源（4~6V 直流），小电珠（“4V 0.7A”或“3.8V 0.3A”），电流表（内组较小），电压表（内组很大），开关和导线。四、实验步骤（1）确定电流表、电压表的量程，照图连好电路。（注意开关应断开，滑动变阻器与灯泡并联部分电阻为零）。（2）闭合开关 S，调节滑动变阻器，使电流表、电压表有较小的明显示数，记录一组电压 U 和电流 I 值。（3）用同样的方法测量并记录约 12 组 U 值和 I 值。（4）断开开关 S，整理好器材。（5）在坐标纸上，以 U 为横坐标、I 为纵坐标建立直角坐标系，并根据表中数据描点，连接各点得到 I-U 图线，（注意：连接各点时，不要出现折线）【数据处理】次数123456789101112电压 U/V电流 I/A【结论】描绘出的图线是一条 线。它的斜率随电压的增大而 ，这表明小灯泡的电阻随电压（温度）升高而 五、实验探究用本实验提供的方法，测量并描绘发光二极管的伏安特性曲线。次数123456789101112电压U/V电流I/A六、巩固练习1．如图所示，电流表的示数是 A，电压表的示数是 V.2．两个电阻 R1、R2的电流 I 和电压 U 的关系如图所示。由图可知，两电阻的阻值之比R1：R2等于A．1：3 B.3：1 C. 1 ： D. ：13．如图所示，滑动变阻器 R1 的最大阻值是 200 欧，定值电阻的阻值 R2=300 欧，A、B 两端的电压恒定，且 UAB=8V。当开关 S 断开时，移动滑片 P，R2两端的电压变化范围是 ，当开关 S 闭合时，移动滑片 P，R2两端的电压变化范围是 4．为了测定小灯泡的伏安特性曲线，需要测得的电压范围尽可能大些，如从0~4V 或 0~3.8V．为此，应选下图中的那个电路？参考答案：１．0.48A，2.20V 2．A 3．4.8~8V,0~8V 4．(1)
