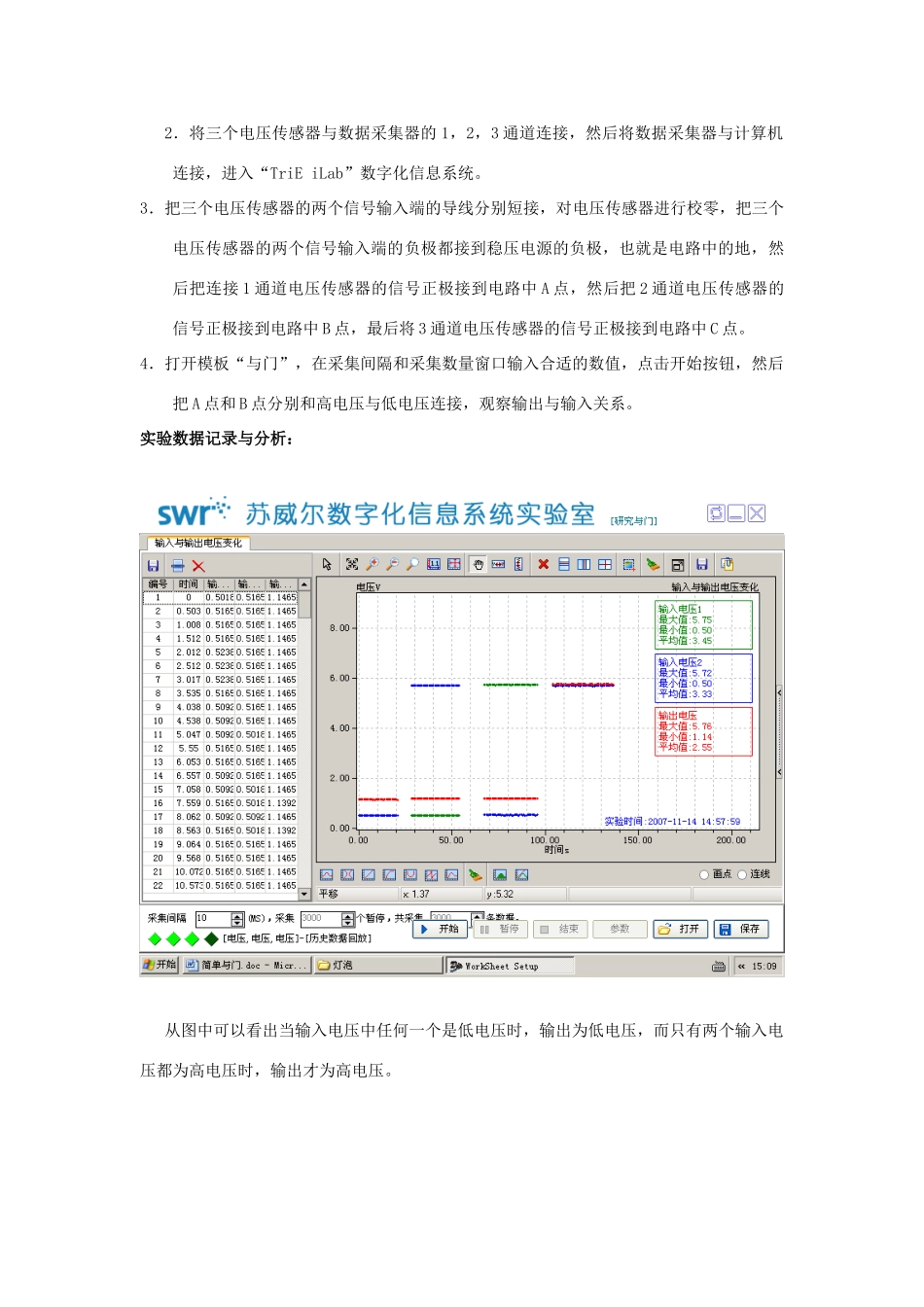

与门（课程标准教科书人教版选修 3-1 第 76 页）实验原理： 图 1图 1 是用两个二极管做的一个非常简单的与门电路，根据二极管的伏安特性，当 A 和B 中任何一个接低电压时，接低电压的一个二极管必然导通，则 C 点输出低电压，当 A 和 B都接高电压时，则二极管 1 和二极管 2 都反向截止，C 点输出高电压。下面提供该逻辑电路的真值表。输入 A输入 B输出 C111100010000 表 1实验目的： 了解与门的逻辑作用。实验装置： 电子计算机，数据采集器，三个电压传感器，电阻箱，两个二极管或逻辑门电路板，直流电源，导线若干。实验步骤： 1．先按电路图连接各个器件，并注意二极管的极性，将电路中的正极接到稳压电源的正极。2．将三个电压传感器与数据采集器的 1，2，3 通道连接，然后将数据采集器与计算机连接，进入“TriE iLab”数字化信息系统。3．把三个电压传感器的两个信号输入端的导线分别短接，对电压传感器进行校零，把三个电压传感器的两个信号输入端的负极都接到稳压电源的负极，也就是电路中的地，然后把连接 1 通道电压传感器的信号正极接到电路中 A 点，然后把 2 通道电压传感器的信号正极接到电路中 B 点，最后将 3 通道电压传感器的信号正极接到电路中 C 点。4．打开模板“与门”，在采集间隔和采集数量窗口输入合适的数值，点击开始按钮，然后把 A 点和 B 点分别和高电压与低电压连接，观察输出与输入关系。实验数据记录与分析：从图中可以看出当输入电压中任何一个是低电压时，输出为低电压，而只有两个输入电压都为高电压时，输出才为高电压。
