实验一 创建和编辑VI程序实验报告

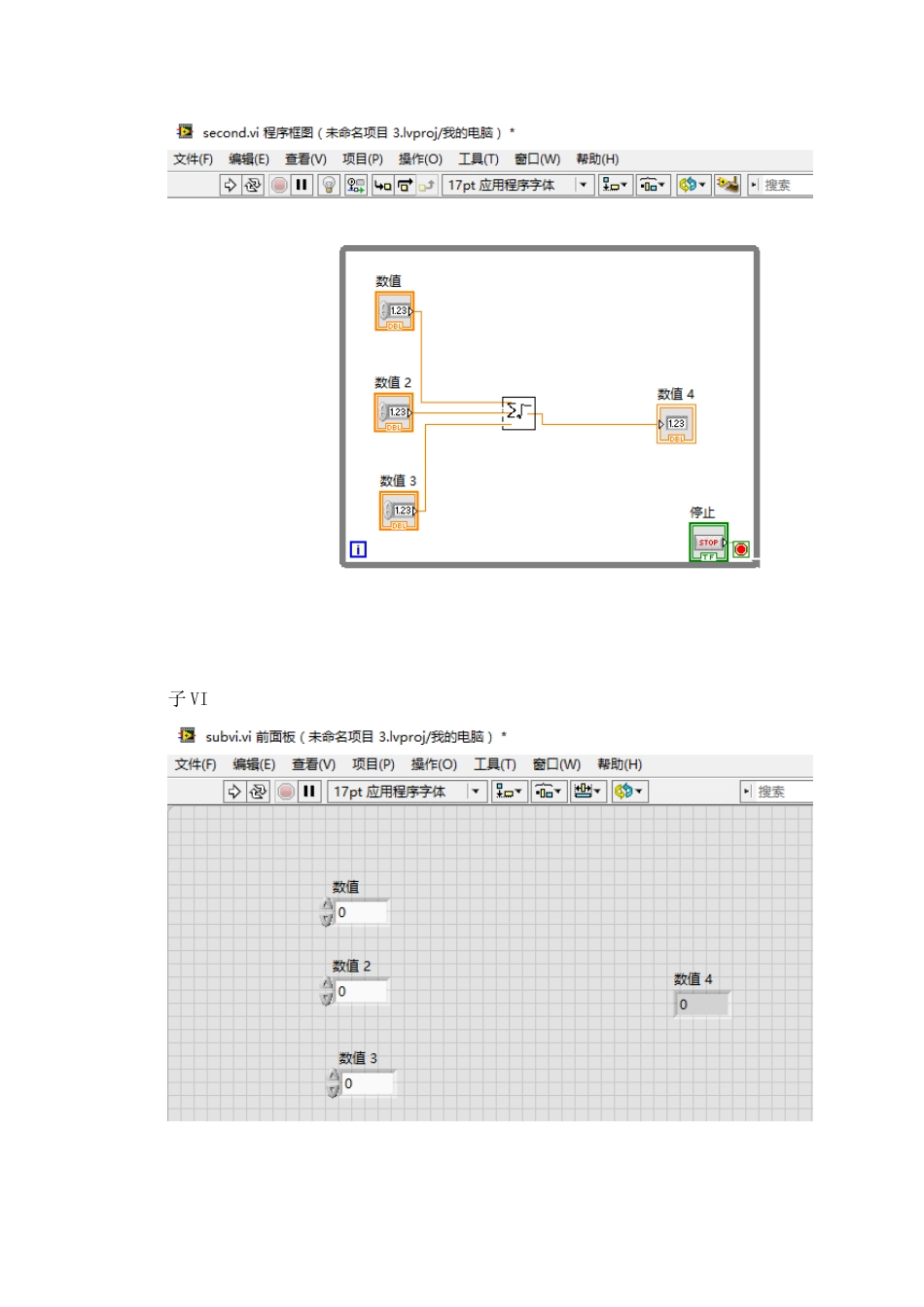

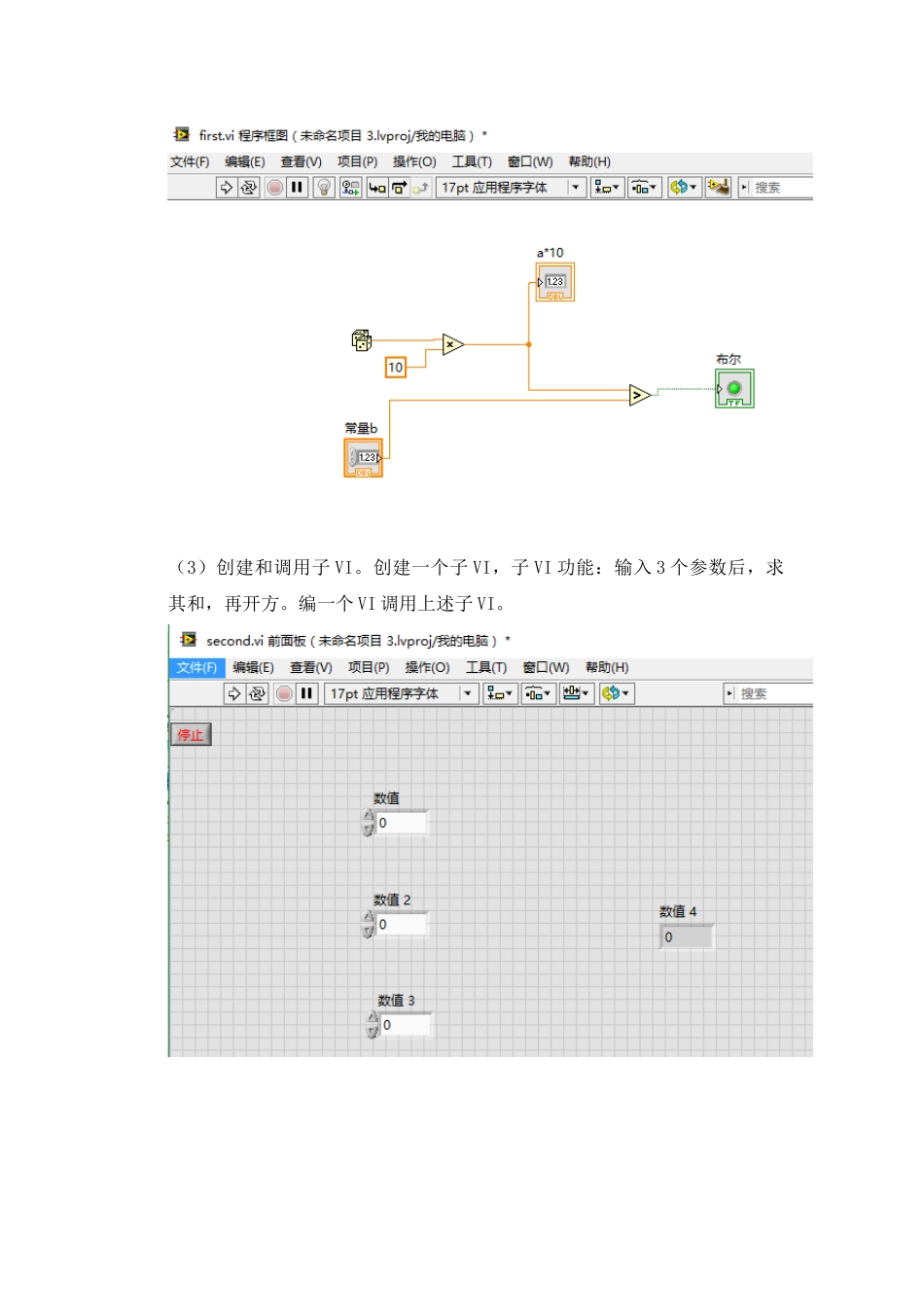

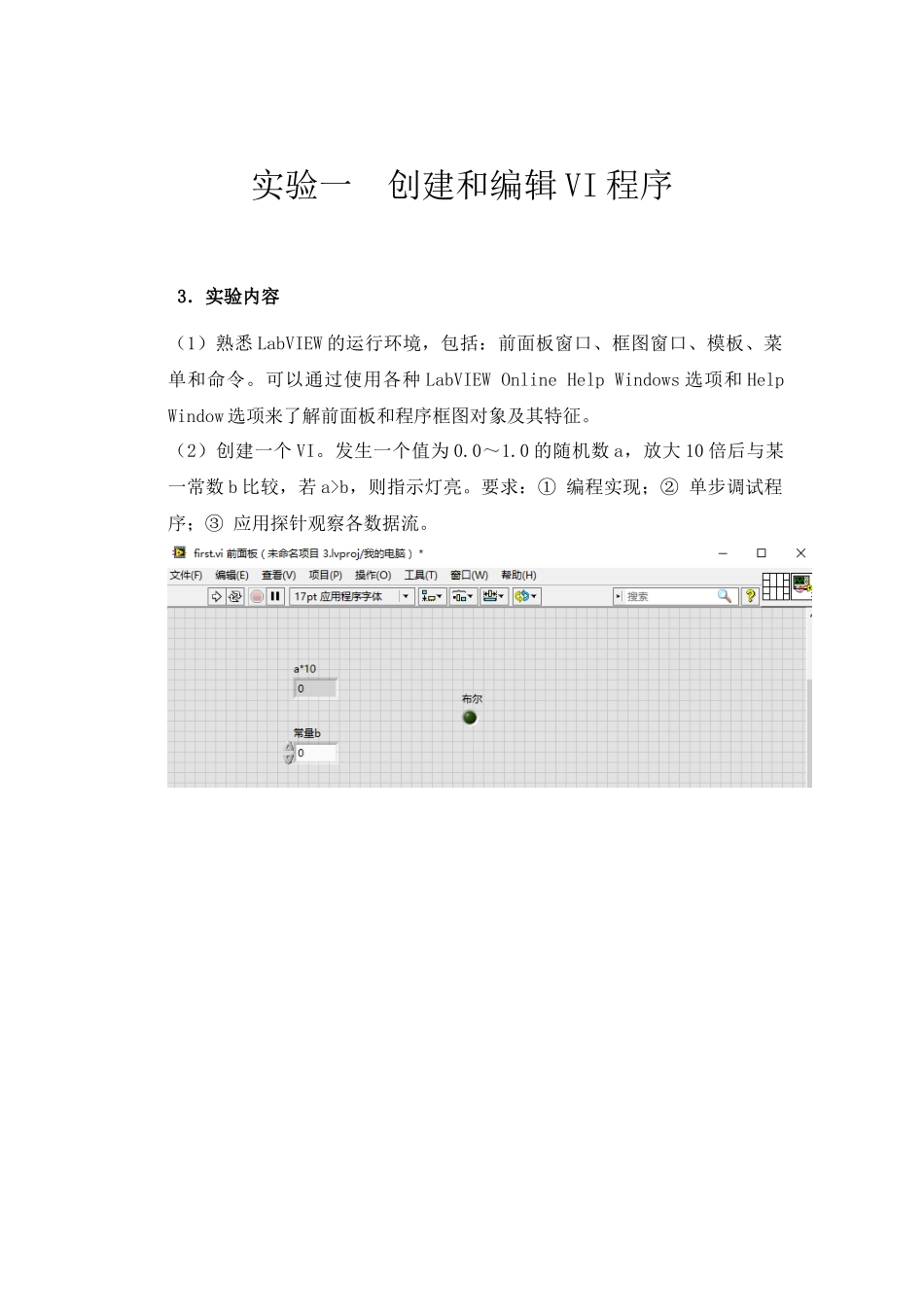

实验一 创建和编辑 VI 程序3．实验内容（1）熟悉 LabVIEW 的运行环境，包括：前面板窗口、框图窗口、模板、菜单和命令。可以通过使用各种 LabVIEW Online Help Windows 选项和 Help Window 选项来了解前面板和程序框图对象及其特征。（2）创建一个 VI。发生一个值为 0.0～1.0 的随机数 a，放大 10 倍后与某一常数 b 比较，若 a>b，则指示灯亮。要求：① 编程实现；② 单步调试程序；③ 应用探针观察各数据流。（3）创建和调用子 VI。创建一个子 VI，子 VI 功能：输入 3 个参数后，求其和，再开方。编一个 VI 调用上述子 VI。子 VI实验二 变量、数组与簇3．实验内容（1）在程序的前面板上创建一个数值型控件，为它输入一个数值；把这个数值乘以一个比例系数，再由该控件显示出来。 （2）生产一个正弦波，并显示在 Chart 波形控件上，由另外一个程序把该波形显示出来。调节两个程序运行的速度，观察对比两个波形的差异。（3）创建一个 3 行 4 列的数组：①求数组的最大与最小值； ② 求出创建数组的大小；② 将该数组转置； ④ 将该二维数组改为一个一维数组。（4）创建一个簇控件，成员维字符型姓名，数值型学号，布尔型注册。从该控件中提取簇成员注册，并显示在前面板上。实验三 结构与属性控制3．实验内容（1） 产生 100 个 0.0～100.0 的随机数，求其最小值、最大值、平均值，并将数据在 Graph 中显示。（2） 产生 0.0～100.0 的随机数序列，求其最小值、最大值、平均值。并将随机数序列和平均值序列显示在 Chart 波形图中，直到人为停止。提示：An=An−1+ 1n ( An−An−1) An是前n个数据的平均值。（3） 编写一个程序测试自己在前面板输入一下字符串所用的时间：A virtual instrument is a program in the graphical programming language.（4） 编写一个程序，实现是否可视、可用、焦点状态、闪烁、位置及对象尺寸等属性。实验四 波形显示3．实验内容（1） 在一个 Graph 中用 2 种不同的线宽显示一条正弦曲线和一条余弦曲线。每条曲线长 128 点。正弦曲线 x0=0, △x=1,余弦曲线 x0=2, △x=10。 （2） 在一个 Chart 图中显示 3 条曲线，分别用红、绿、蓝 3 种颜色范围 0～1、0～5 和 0～10 的 3 个随机数。（3） 用 XY Graph 显示一个半径为 10 的园。（4）产生一个 10 行 10 列的二维数组，数组成员为 0～100 之间的任...
