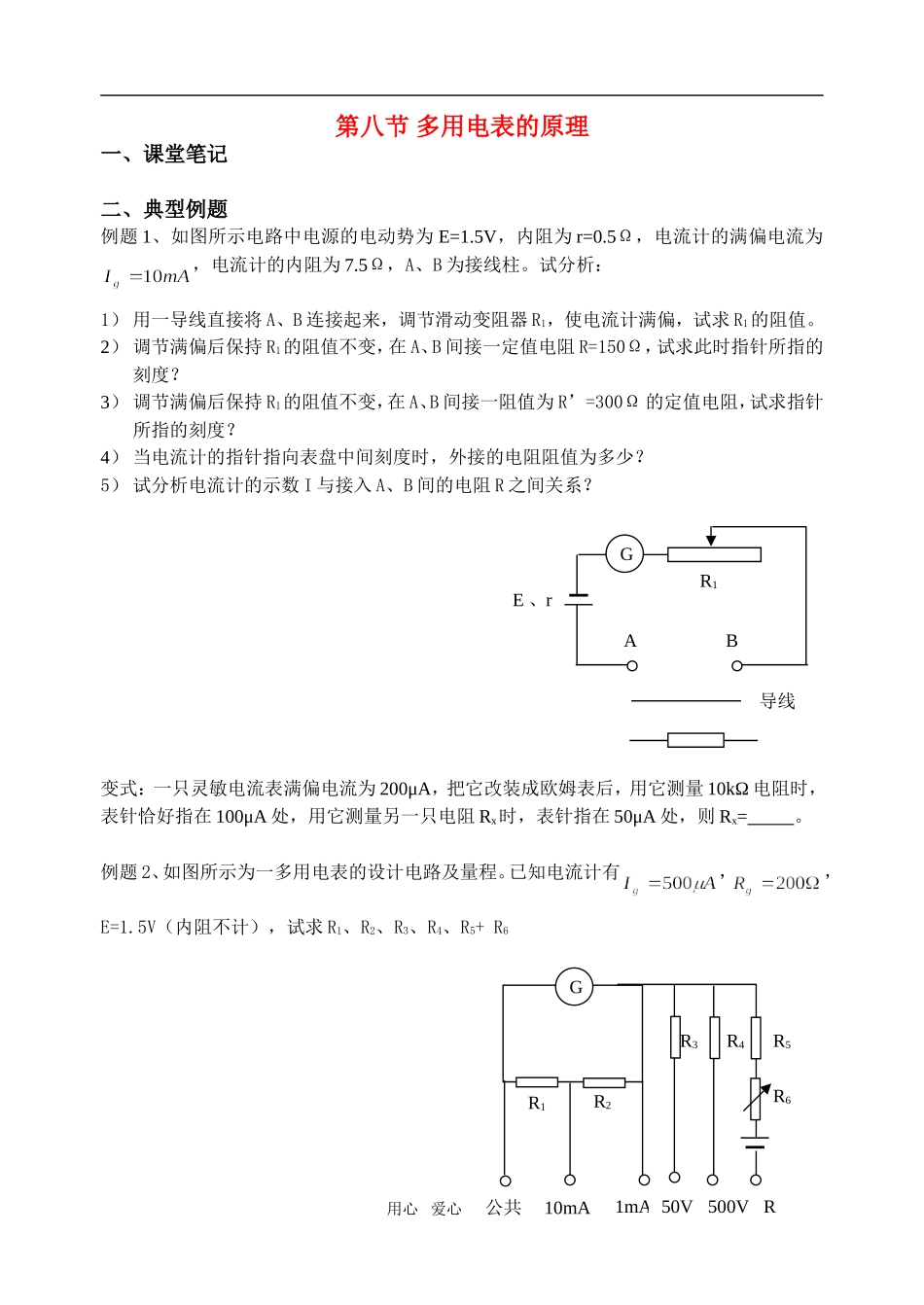

第八节 多用电表的原理一、课堂笔记二、典型例题例题 1、如图所示电路中电源的电动势为 E=1.5V,内阻为 r=0.5Ω,电流计的满偏电流为,电流计的内阻为 7.5Ω,A、B 为接线柱。试分析:1) 用一导线直接将 A、B 连接起来,调节滑动变阻器 R1,使电流计满偏,试求 R1的阻值。2) 调节满偏后保持 R1的阻值不变,在 A、B 间接一定值电阻 R=150Ω,试求此时指针所指的刻度?3) 调节满偏后保持 R1的阻值不变,在 A、B 间接一阻值为 R’=300Ω 的定值电阻,试求指针所指的刻度?4) 当电流计的指针指向表盘中间刻度时,外接的电阻阻值为多少?5) 试分析电流计的示数 I 与接入 A、B 间的电阻 R 之间关系?变式:一只灵敏电流表满偏电流为 200μA,把它改装成欧姆表后,用它测量 10kΩ 电阻时,表针恰好指在 100μA 处,用它测量另一只电阻 Rx时,表针指在 50μA 处,则 Rx= 。例题 2、如图所示为一多用电表的设计电路及量程。已知电流计有,,E=1.5V(内阻不计),试求 R1、R2、R3、R4、R5+ R6用心 爱心 专心1GR1E 、rAB导线G公共10mA1mA 50V 500V RR1R2R3R4R5R6
