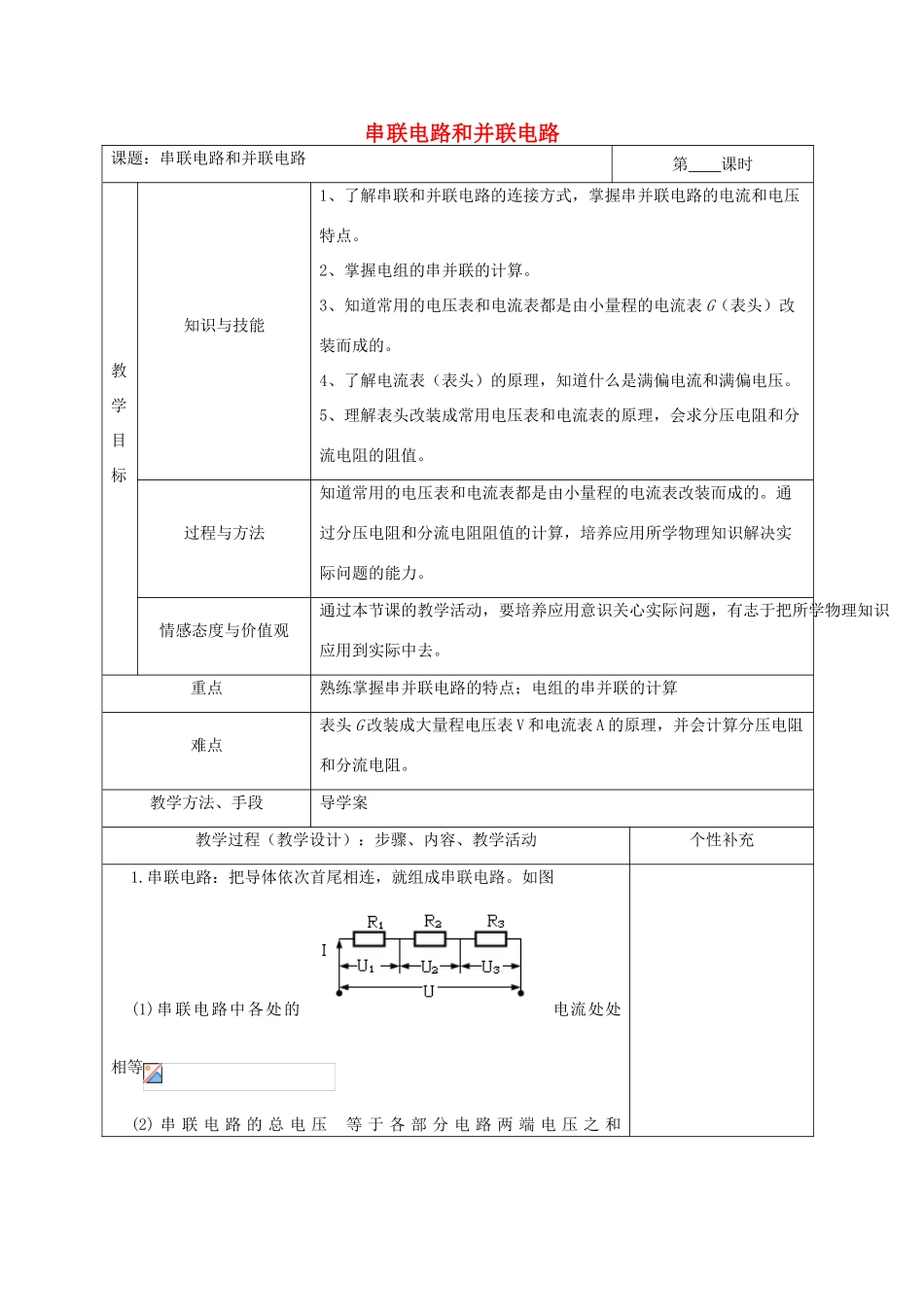

串联电路和并联电路课题：串联电路和并联电路 第 课时教学目标知识与技能1、了解串联和并联电路的连接方式，掌握串并联电路的电流和电压特点。2、掌握电组的串并联的计算。3、知道常用的电压表和电流表都是由小量程的电流表 G（表头）改装而成的。4、了解电流表（表头）的原理，知道什么是满偏电流和满偏电压。5、理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。过程与方法知道常用的电压表和电流表都是由小量程的电流表改装而成的。通过分压电阻和分流电阻阻值的计算，培养应用所学物理知识解决实际问题的能力。情感态度与价值观通过本节课的教学活动，要培养应用意识关心实际问题，有志于把所学物理知识应用到实际中去。重点熟练掌握串并联电路的特点；电组的串并联的计算难点表头 G 改装成大量程电压表 V 和电流表 A 的原理，并会计算分压电阻和分流电阻。教学方法、手段导学案教学过程（教学设计）：步骤、内容、教学活动个性补充1.串联电路：把导体依次首尾相连，就组成串联电路。如图(1)串联电路中各处的电流处处相等(2) 串 联 电 路 的 总 电 压 等 于 各 部 分 电 路 两 端 电 压 之 和(3) 串 联 电 路 的 总 电 阻 等 于 各 个 导 体 电 阻 之 和(4) 串 联 电 路 中 各 个 电 阻 两 端 电 压 跟 它 们 的 阻 值 成 正 比2. 并联电路：把几个导体并列地连接起来，就组成并联电路。如图(1)并联电路各支路两端的电压相等(2)并联电路中总电流等于各支路的电流之和(3)并联电路的总电阻的倒数等于各个导体电阻倒数之和(4)并联电路中通过各个电阻的电流跟它的阻值成反比例 1 有三个电阻，其阻值分别为 10 Ω、20 Ω、30 Ω.现把它们分别按不同方式连接后加上相同的直流电压，问：在总电路上可获得的最大电流与最小电流之比为多少?解析： 设电源电压为 U.根据 I=∝，当三个电阻串联时，电阻最大，且最大值为 Rmax=R1＋R2＋R3=６ 0 Ω，当三个电阻并联时，电阻最小，且最小值为 Rmin= Ω= Ω. 所 以 ， 最 大 电 流 与 最 小 电 流 之 比 为3.电压表和电流表(1)表头：表头就是一个电阻，同样遵从欧姆定律，与其他电阻的不同仅在于通过表头的电流是可以从刻度盘上读出来的。它有三个特征量：电表的内阻 Rg、满偏电流 Ig、满偏电压 Ug，它们之间的关系是Ug=IgRg(2)电流表 G 改装成电压表电流表 G(表头)...
