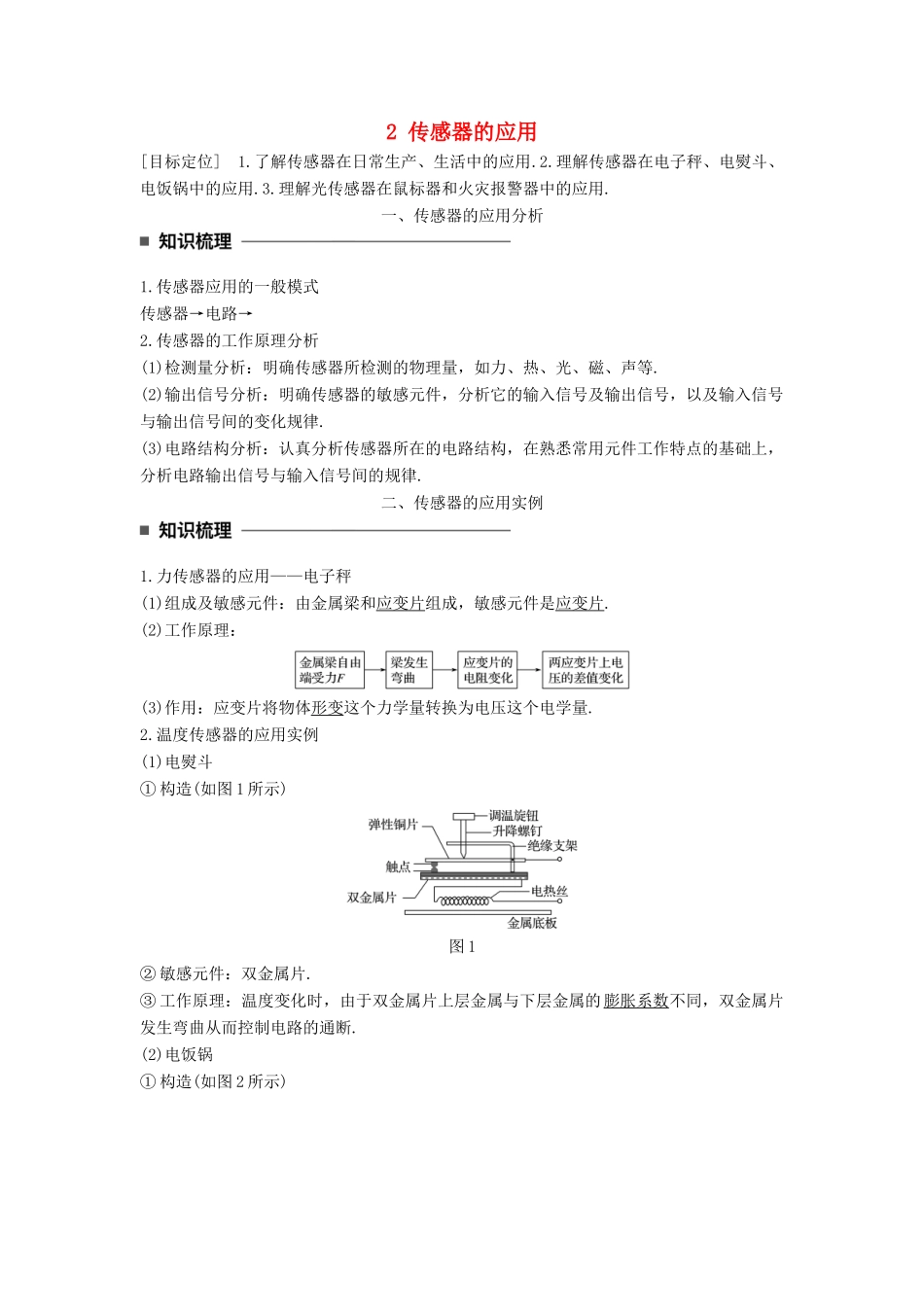

2 传感器的应用[目标定位] 1.了解传感器在日常生产、生活中的应用.2.理解传感器在电子秤、电熨斗、电饭锅中的应用.3.理解光传感器在鼠标器和火灾报警器中的应用.一、传感器的应用分析1.传感器应用的一般模式传感器→电路→2.传感器的工作原理分析(1)检测量分析：明确传感器所检测的物理量，如力、热、光、磁、声等.(2)输出信号分析：明确传感器的敏感元件，分析它的输入信号及输出信号，以及输入信号与输出信号间的变化规律.(3)电路结构分析：认真分析传感器所在的电路结构，在熟悉常用元件工作特点的基础上，分析电路输出信号与输入信号间的规律.二、传感器的应用实例1.力传感器的应用——电子秤(1)组成及敏感元件：由金属梁和应变片组成，敏感元件是应变片.(2)工作原理：(3)作用：应变片将物体形变这个力学量转换为电压这个电学量.2.温度传感器的应用实例(1)电熨斗① 构造(如图 1 所示)图 1② 敏感元件：双金属片.③ 工作原理：温度变化时，由于双金属片上层金属与下层金属的膨胀系数不同，双金属片发生弯曲从而控制电路的通断.(2)电饭锅① 构造(如图 2 所示)图 2② 敏感元件：感温铁氧体③ 工作原理(ⅰ)居里温度：感温铁氧体常温下具有铁磁性，温度上升到约 103_℃时，失去铁磁性，这一温度称为该材料的“居里温度”.(ⅱ)自动断电原理：用手按下开关通电加热，开始煮饭，当锅内加热温度达到 103_℃时，铁氧体失去磁性，与永久磁铁失去吸引力，被弹簧片弹开，从而推动杠杆使触点开关断开.3.光传感器的应用——火灾报警器(1)组成及敏感元件：由带孔的罩子、发光二极管 LED 、光电三极管和不透明的挡板组成，敏感元件为光电三极管 . (2)工作原理：⇨⇨⇨深度思考(1)用电熨斗熨烫棉麻衣物需要设定较高的温度，熨烫丝绸衣物需要设定较低的温度.它是如何利用调温旋钮来实现的？(2)如果用电饭锅烧水会不会自动断电？答案 (1)通过调温旋钮来调升降螺丝的高度来实现不同温度的设定.如需设定的温度较高则应使升降螺丝下降；反之升高.(2)如果用电饭锅烧水，在水沸腾后因为水温保持在 100 ℃，故不能自动断电，只有水烧干后，温度升到 103 ℃才能自动断电.例 1 关于电子秤中应变式力传感器说法正确的是( )A.应变片是由导体材料制成B.当应变片的表面拉伸时，其电阻变大，反之变小C.传感器输出的是金属架上的电压D.外力越大，输出的电压差值也越大解析 应变片多用半导体材料制成，应变片的表面拉伸时，其电阻变大，反之变小，故...
