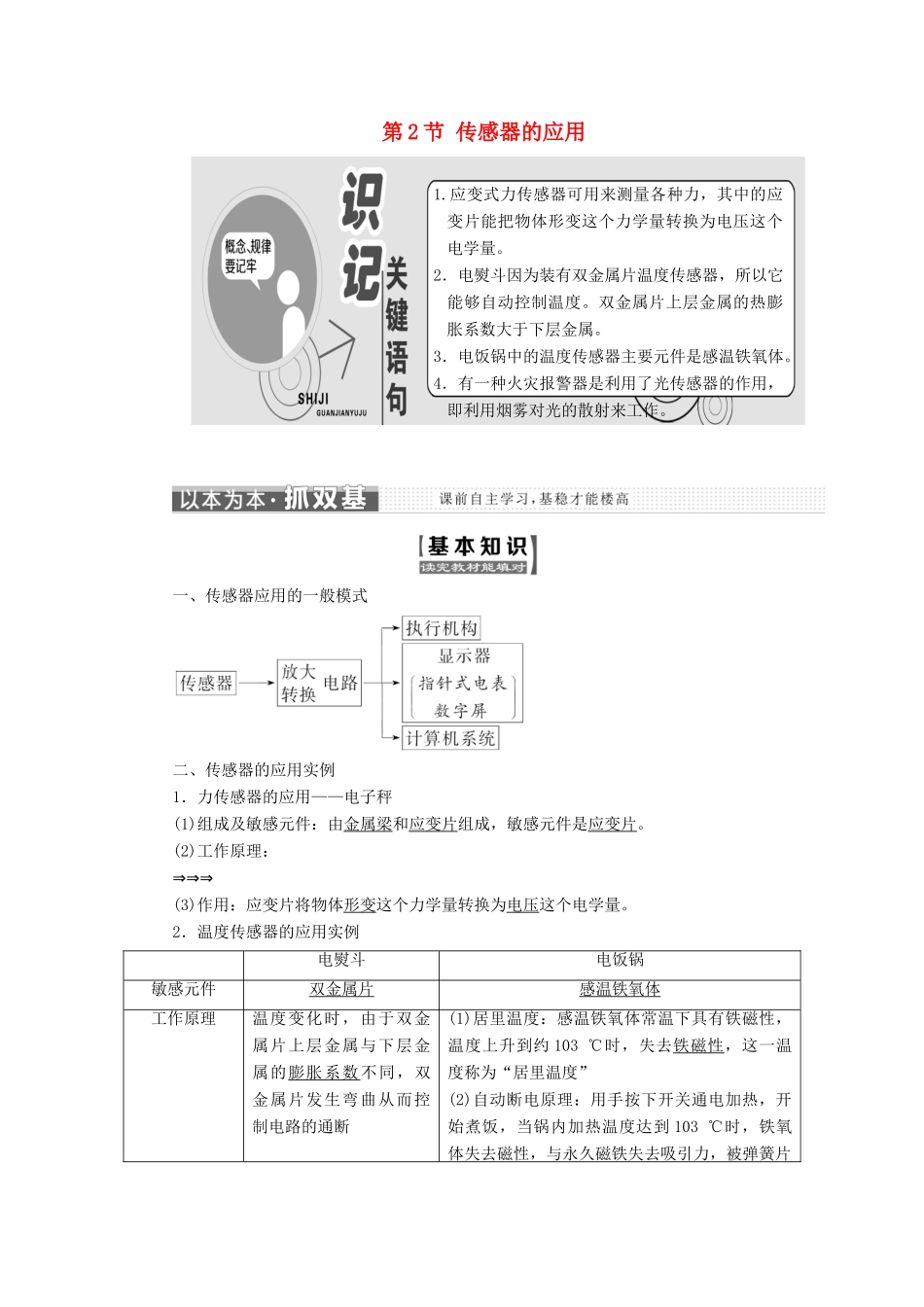

第 2 节 传感器的应用1.应变式力传感器可用来测量各种力，其中的应变片能把物体形变这个力学量转换为电压这个电学量。2．电熨斗因为装有双金属片温度传感器，所以它能够自动控制温度。双金属片上层金属的热膨胀系数大于下层金属。3．电饭锅中的温度传感器主要元件是感温铁氧体。4．有一种火灾报警器是利用了光传感器的作用，即利用烟雾对光的散射来工作。一、传感器应用的一般模式二、传感器的应用实例1．力传感器的应用——电子秤(1)组成及敏感元件：由金属梁和应变片组成，敏感元件是应变片。(2)工作原理：⇒⇒⇒(3)作用：应变片将物体形变这个力学量转换为电压这个电学量。2．温度传感器的应用实例电熨斗电饭锅敏感元件双金属片感温铁氧体工作原理温度变化时，由于双金属片上层金属与下层金属的膨胀系数不同，双金属片发生弯曲从而控制电路的通断(1)居里温度：感温铁氧体常温下具有铁磁性，温度上升到约 103 ℃时，失去铁磁性，这一温度称为“居里温度”(2)自动断电原理：用手按下开关通电加热，开始煮饭，当锅内加热温度达到 103 ℃时，铁氧体失去磁性，与永久磁铁失去吸引力，被弹簧片弹开，从而推动杠杆使触点开关断开3.光传感器的应用——火灾报警器(1)组成：如图 621 所示，发光二极管 LED、光电三极管和不透明的挡板。(2)工作原理：平时光电三极管收不到 LED 发出的光，呈现高电阻状态，烟雾进入罩内后对光有散射作用，使部分光线照射到光电三极管上，其电阻变小。与传感器连接的电路检测出这种变化，就会发出警报。图 6211．自主思考——判一判(1)传感器可以直接用来进行自动控制。(×)(2)传感器可以用来采集信息。(√)(3)传感器可以将所有感受到的信号都转换为电学量。(×)(4)鼠标是力传感器。(×)(5)电吉他是光电传感器。(×)(6)火灾报警器是温度传感器。(×)2．合作探究——议一议(1)生活中与温度控制相关的家用电器有很多，试举例说明。提示：电饭煲、电冰箱、电冰柜、微波炉、空调、消毒柜等。(2)分析传感器问题应注意哪些问题？提示：应注意四点：①感受量分析：要明确传感器所感受的物理量，如力、热、光、磁、声等。② 输出信号分析：明确传感器的敏感元件，分析它的输入信号和输出信号，以及输入信号与输出信号间的变化规律。③ 电路结构分析：认真分析传感器所在的电路结构，在熟悉常用电子元件工作特点的基础上，分析电路输出信号与输入信号间的规律。④ 执行机构工作分析：传感器的应用，不仅包含非电学量如...
