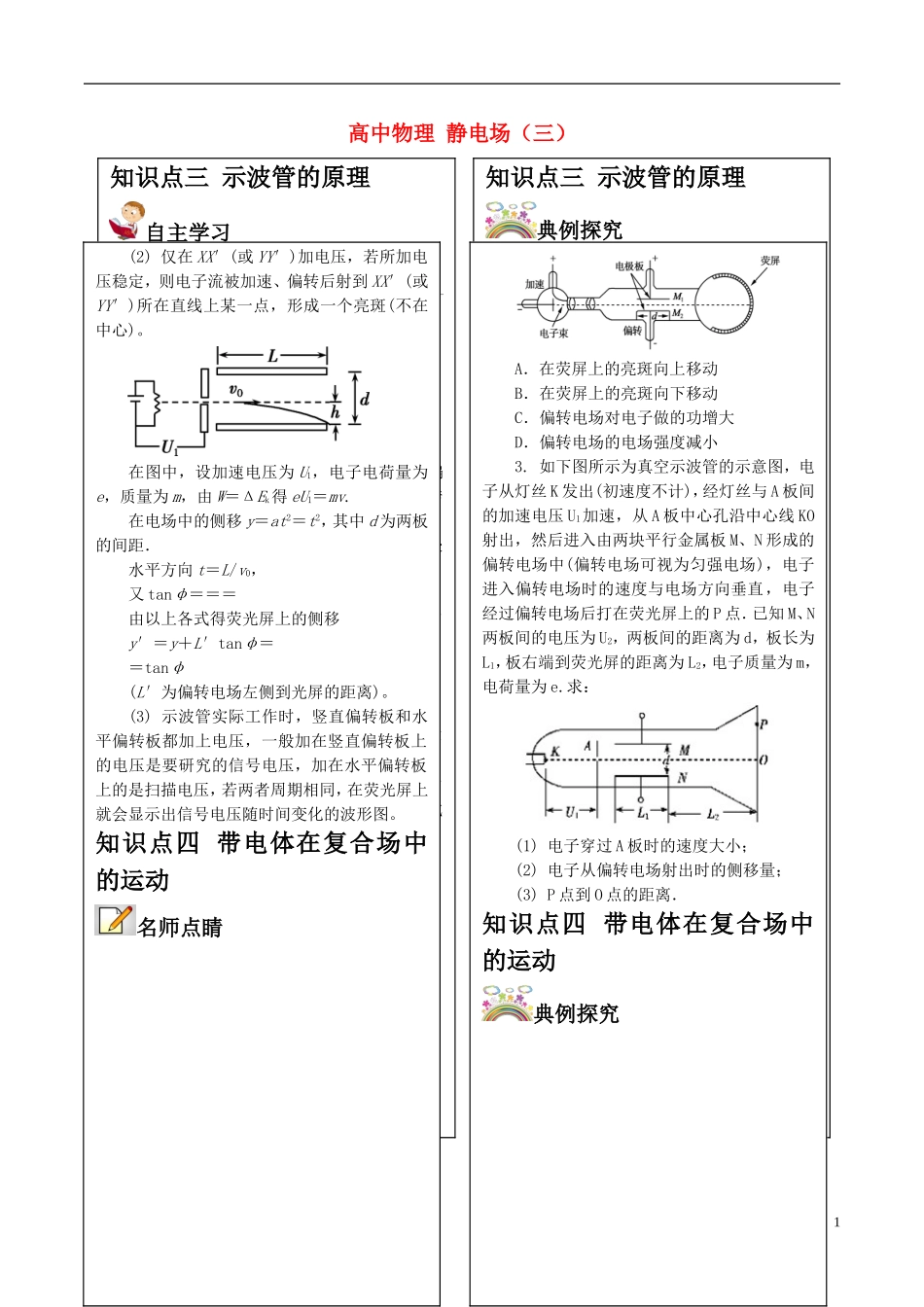

高中物理 静电场（三）1知识点三 示波管的原理自主学习1. 主要构造 示波器的核心部件是示波管，主要由_______、_________和__________屏组成。如图所示。① 电子枪：发射并加速________。 ② 偏转电极：YY′使电子束沿________偏转(加信号电压)；XX′使电子沿_______偏转(加扫描电压)。③ 荧光屏：电子束打在荧光屏上能使该处的荧光物质发光。2．基本原理 示波器的工作原理是利用电子在电场中的加速和偏转。名师点睛示波管的原理 示波器的基本原理是带电粒子在电场力作用下的加速和偏转。(1) 偏转电极不加电压：从电子枪射出的电子将沿直线运动，射到荧光屏的中心点形成一个亮斑。知识点三 示波管的原理典例探究1. 图 (a) 为示波管的原理图。如果在电极 YY′之间所加的电压按图(b)所示的规律变化，在电极 XX′之间所加的电压按图(c)所示的规律变化，则在荧光屏上会看到的图形是( )2. 如图所示的阴极射线管，无偏转电场时，电子束加速后打到荧屏中央形成亮斑．如果只逐渐增大 M1M2之间的电势差，则( ) A．在荧屏上的亮斑向上移动B．在荧屏上的亮斑向下移动C．偏转电场对电子做的功增大D．偏转电场的电场强度减小3. 如下图所示为真空示波管的示意图，电子从灯丝 K 发出(初速度不计)，经灯丝与 A 板间的加速电压 U1加速，从 A 板中心孔沿中心线 KO射出，然后进入由两块平行金属板 M、N 形成的偏转电场中(偏转电场可视为匀强电场)，电子进入偏转电场时的速度与电场方向垂直，电子经过偏转电场后打在荧光屏上的 P 点．已知 M、N两板间的电压为 U2，两板间的距离为 d，板长为L1，板右端到荧光屏的距离为 L2，电子质量为 m，电荷量为 e.求：(1) 电子穿过 A 板时的速度大小；(2) 电子从偏转电场射出时的侧移量；(3) P 点到 O 点的距离．知识点四 带电体在复合场中的运动 典例探究(2) 仅在 XX′(或 YY′)加电压，若所加电压稳定，则电子流被加速、偏转后射到 XX′(或YY′)所在直线上某一点，形成一个亮斑(不在中心)。在图中，设加速电压为 U1，电子电荷量为e，质量为 m，由 W＝ΔEk得 eU1＝mv.在电场中的侧移 y＝at2＝t2，其中 d 为两板的间距．水平方向 t＝L/v0，又 tanφ＝＝＝由以上各式得荧光屏上的侧移y′＝y＋L′tanφ＝＝tanφ(L′为偏转电场左侧到光屏的距离)。(3) 示波管实际工作时，竖直偏转板和水平偏转板都加上电压，一般加在竖直偏转板上的电压是要研究的信号电压，加在水平...
