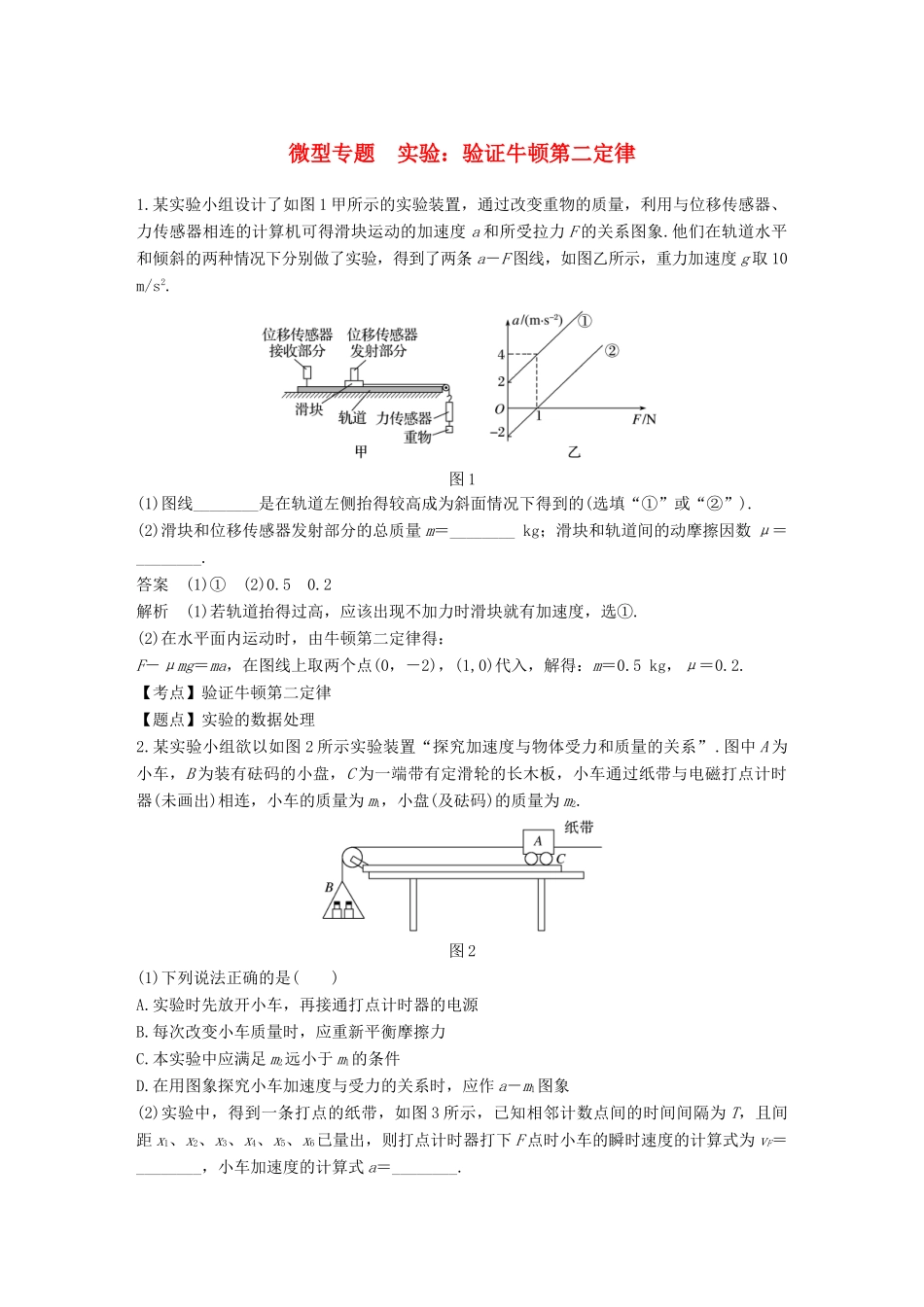

微型专题 实验：验证牛顿第二定律1.某实验小组设计了如图 1 甲所示的实验装置，通过改变重物的质量，利用与位移传感器、力传感器相连的计算机可得滑块运动的加速度 a 和所受拉力 F 的关系图象.他们在轨道水平和倾斜的两种情况下分别做了实验，得到了两条 a－F 图线，如图乙所示，重力加速度 g 取 10 m/s2.图 1(1)图线________是在轨道左侧抬得较高成为斜面情况下得到的(选填“①”或“②”).(2)滑块和位移传感器发射部分的总质量 m＝________ kg；滑块和轨道间的动摩擦因数 μ＝________.答案 (1)① (2)0.5 0.2解析 (1)若轨道抬得过高，应该出现不加力时滑块就有加速度，选①.(2)在水平面内运动时，由牛顿第二定律得：F－μmg＝ma，在图线上取两个点(0，－2)，(1,0)代入，解得：m＝0.5 kg，μ＝0.2.【考点】验证牛顿第二定律【题点】实验的数据处理2.某实验小组欲以如图 2 所示实验装置“探究加速度与物体受力和质量的关系”.图中 A 为小车，B 为装有砝码的小盘，C 为一端带有定滑轮的长木板，小车通过纸带与电磁打点计时器(未画出)相连，小车的质量为 m1，小盘(及砝码)的质量为 m2.图 2(1)下列说法正确的是( )A.实验时先放开小车，再接通打点计时器的电源B.每次改变小车质量时，应重新平衡摩擦力C.本实验中应满足 m2远小于 m1的条件D.在用图象探究小车加速度与受力的关系时，应作 a－m1图象(2)实验中，得到一条打点的纸带，如图 3 所示，已知相邻计数点间的时间间隔为 T，且间距 x1、x2、x3、x4、x5、x6已量出，则打点计时器打下 F 点时小车的瞬时速度的计算式为 vF＝________，小车加速度的计算式 a＝________.图 3(3)某同学平衡好摩擦阻力后，在保持小车质量不变的情况下，通过多次改变砝码重力，作出小车加速度 a 与砝码重力 F 的图象如图 4 所示.若牛顿第二定律成立，重力加速度 g＝10 m/s2，则小车的质量为________ kg，小盘的质量为________ kg.图 4(4)实际上，在砝码的重力越来越大时，小车的加速度不能无限制地增大，将趋近于某一极限值，此极限值为________ m/s2.答案 (1)C (2) (3)2.0 0.06 (4)10解析 (1)实验时应先接通打点计时器电源，再放开小车，A 项错；每次改变小车质量时，没必要重新平衡摩擦力，B 项错；实验要求 m2≪m1，C 项对；D 项中应作 a－m2或 a－F 图象，D 错.(2)vF＝＝，由逐差法知 a＝.(3)由题图中的 a－F 图线可知：a＝＋0.3，即图线的斜...
