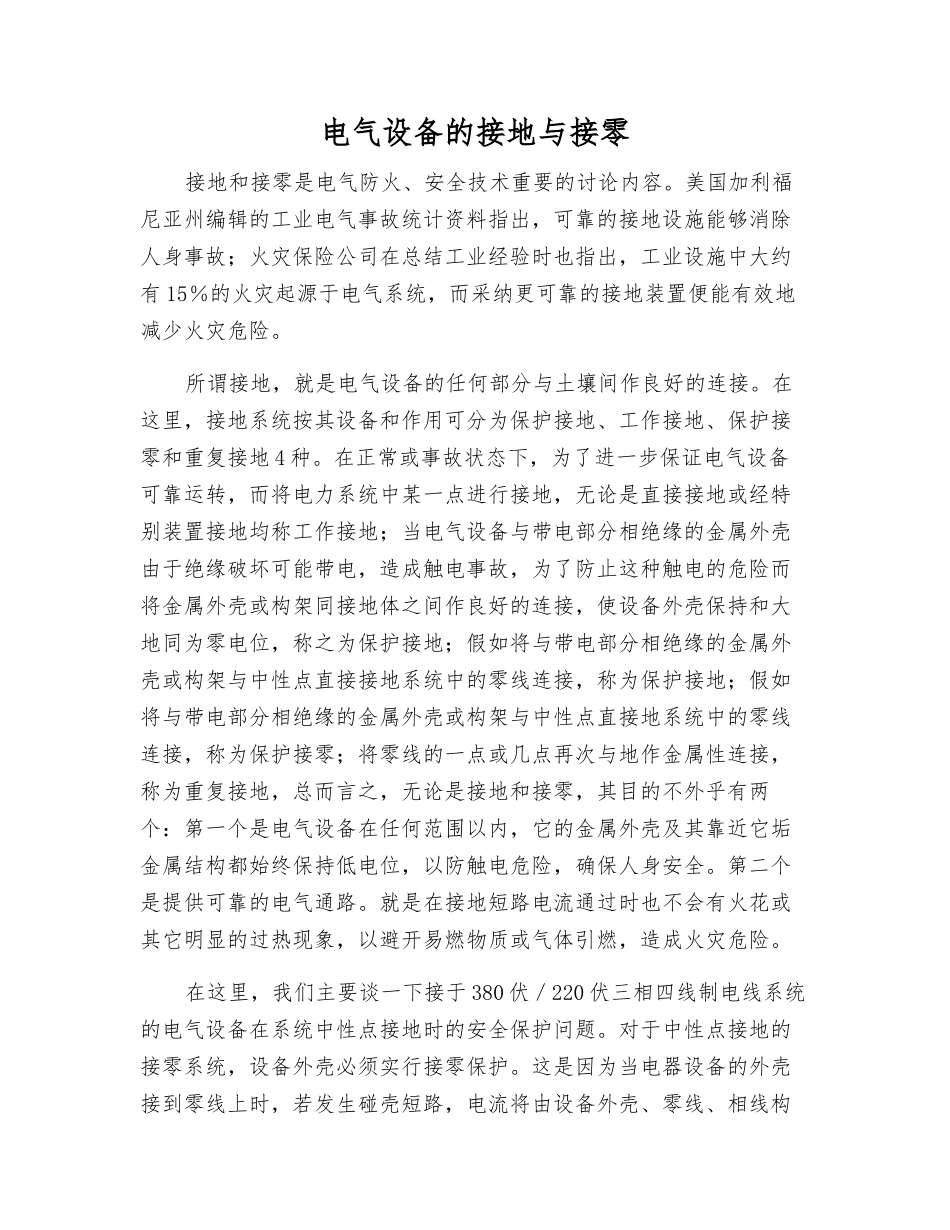

电气设备的接地与接零接地和接零是电气防火、安全技术重要的讨论内容。美国加利福尼亚州编辑的工业电气事故统计资料指出，可靠的接地设施能够消除人身事故；火灾保险公司在总结工业经验时也指出，工业设施中大约有 15％的火灾起源于电气系统，而采纳更可靠的接地装置便能有效地减少火灾危险。所谓接地，就是电气设备的任何部分与土壤间作良好的连接。在这里，接地系统按其设备和作用可分为保护接地、工作接地、保护接零和重复接地 4 种。在正常或事故状态下，为了进一步保证电气设备可靠运转，而将电力系统中某一点进行接地，无论是直接接地或经特别装置接地均称工作接地；当电气设备与带电部分相绝缘的金属外壳由于绝缘破坏可能带电，造成触电事故，为了防止这种触电的危险而将金属外壳或构架同接地体之间作良好的连接，使设备外壳保持和大地同为零电位，称之为保护接地；假如将与带电部分相绝缘的金属外壳或构架与中性点直接接地系统中的零线连接，称为保护接地；假如将与带电部分相绝缘的金属外壳或构架与中性点直接地系统中的零线连接，称为保护接零；将零线的一点或几点再次与地作金属性连接，称为重复接地，总而言之，无论是接地和接零，其目的不外乎有两个：第一个是电气设备在任何范围以内，它的金属外壳及其靠近它垢金属结构都始终保持低电位，以防触电危险，确保人身安全。第二个是提供可靠的电气通路。就是在接地短路电流通过时也不会有火花或其它明显的过热现象，以避开易燃物质或气体引燃，造成火灾危险。在这里，我们主要谈一下接于 380 伏／220 伏三相四线制电线系统的电气设备在系统中性点接地时的安全保护问题。对于中性点接地的接零系统，设备外壳必须实行接零保护。这是因为当电器设备的外壳接到零线上时，若发生碰壳短路，电流将由设备外壳、零线、相线构成闭合回路。由于 3 种物质的合成电阻很小，从而使短路电流特别大，常常大于 3 倍的熔丝额定电流，使保护设备快速动作，故障设备从线路中切断，即使在故障期间，人体若触及设备外壳，由于人体与设备形成并联回路，而人体的电阻远大于三者的合成电阻，从而使通过人体的电流很小，也不会发生触电危险。在中性点接地的接零系统中，假如设备外壳未接地也未接零，当电气设备绝缘损坏，使外壳带电，此时漏电流较少，不足以使熔断器熔断，设备外壳上长期存在电压，而人体一旦触及外壳，就会有电流通过人体。由于人体电阻（800—1000Ω）大于接地电阻（一般为 4Ω）对于...
