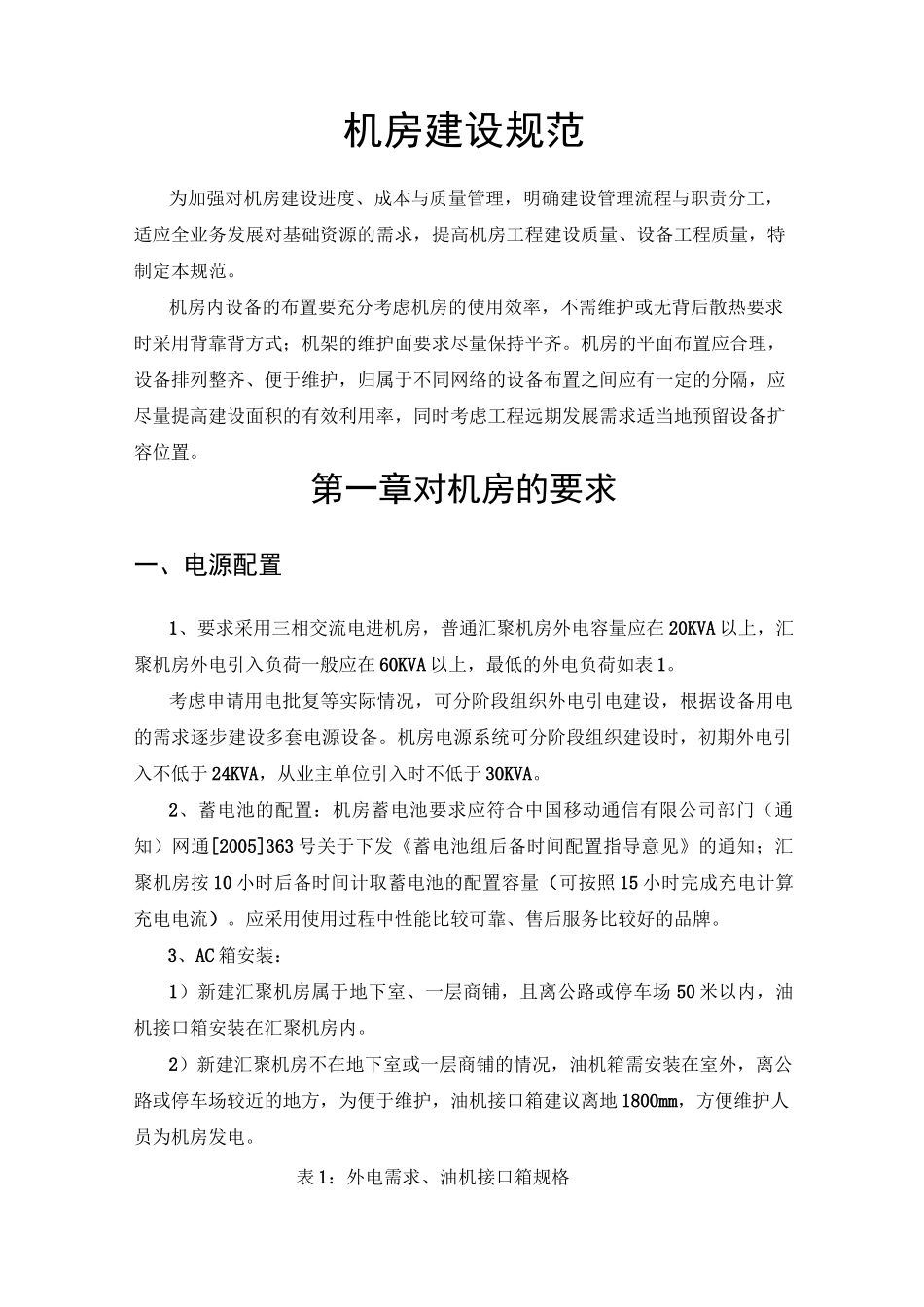

机房建设规范

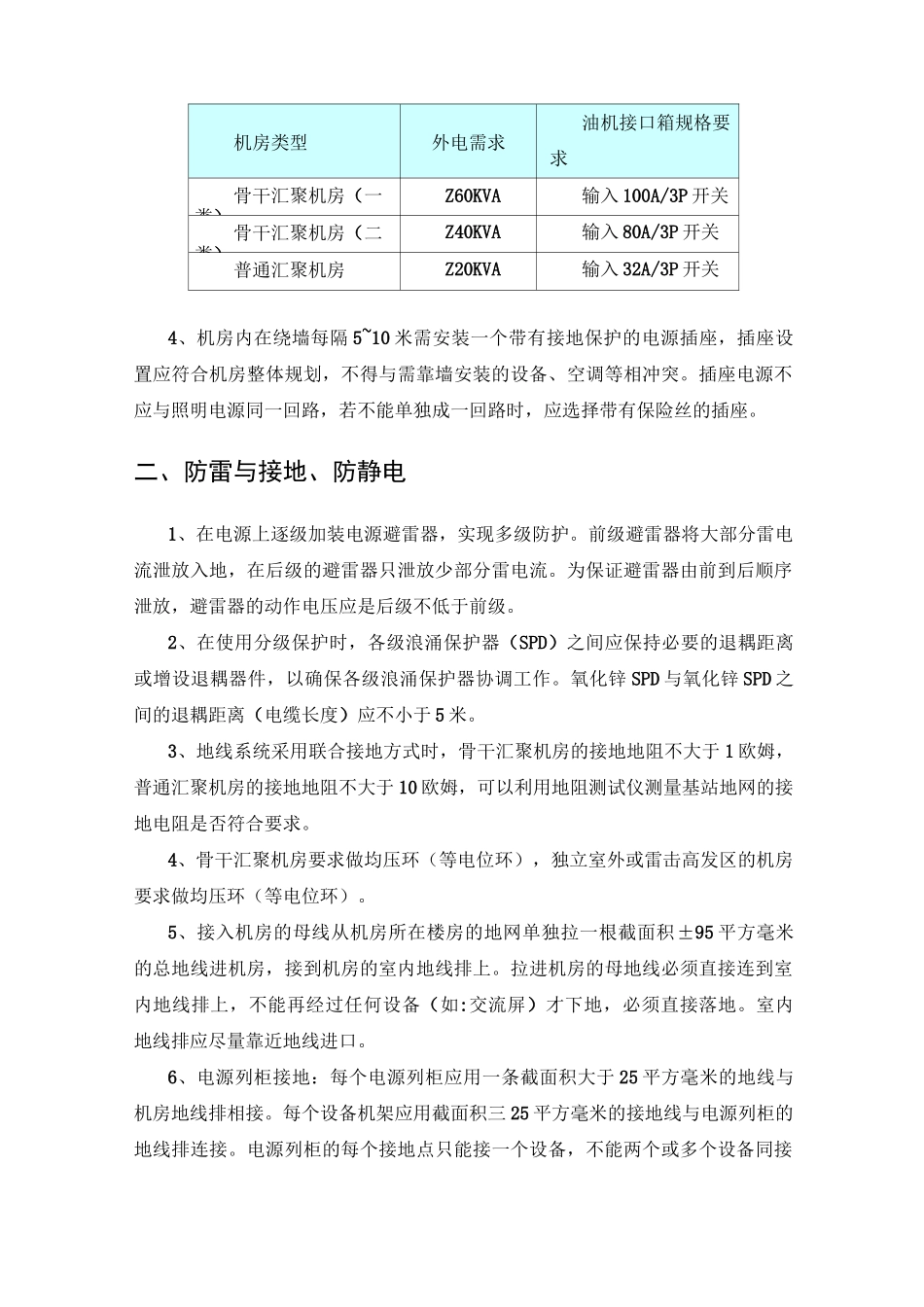

机房建设规范为加强对机房建设进度、成本与质量管理，明确建设管理流程与职责分工，适应全业务发展对基础资源的需求，提高机房工程建设质量、设备工程质量，特制定本规范。机房内设备的布置要充分考虑机房的使用效率，不需维护或无背后散热要求时采用背靠背方式；机架的维护面要求尽量保持平齐。机房的平面布置应合理，设备排列整齐、便于维护，归属于不同网络的设备布置之间应有一定的分隔，应尽量提高建设面积的有效利用率，同时考虑工程远期发展需求适当地预留设备扩容位置。第一章对机房的要求一、电源配置1、要求采用三相交流电进机房，普通汇聚机房外电容量应在 20KVA 以上，汇聚机房外电引入负荷一般应在 60KVA 以上，最低的外电负荷如表 1。考虑申请用电批复等实际情况，可分阶段组织外电引电建设，根据设备用电的需求逐步建设多套电源设备。机房电源系统可分阶段组织建设时，初期外电引入不低于 24KVA，从业主单位引入时不低于 30KVA。2、蓄电池的配置：机房蓄电池要求应符合中国移动通信有限公司部门（通知）网通[2005]363 号关于下发《蓄电池组后备时间配置指导意见》的通知；汇聚机房按 10 小时后备时间计取蓄电池的配置容量（可按照 15 小时完成充电计算充电电流）。应采用使用过程中性能比较可靠、售后服务比较好的品牌。3、AC 箱安装：1）新建汇聚机房属于地下室、一层商铺，且离公路或停车场 50 米以内，油机接口箱安装在汇聚机房内。2）新建汇聚机房不在地下室或一层商铺的情况，油机箱需安装在室外，离公路或停车场较近的地方，为便于维护，油机接口箱建议离地 1800mm，方便维护人员为机房发电。表 1：外电需求、油机接口箱规格机房类型外电需求油机接口箱规格要求骨干汇聚机房（一类）Z60KVA输入 100A/3P 开关骨干汇聚机房（二类）Z40KVA输入 80A/3P 开关普通汇聚机房Z20KVA输入 32A/3P 开关4、机房内在绕墙每隔 5~10 米需安装一个带有接地保护的电源插座，插座设置应符合机房整体规划，不得与需靠墙安装的设备、空调等相冲突。插座电源不应与照明电源同一回路，若不能单独成一回路时，应选择带有保险丝的插座。二、防雷与接地、防静电1、在电源上逐级加装电源避雷器，实现多级防护。前级避雷器将大部分雷电流泄放入地，在后级的避雷器只泄放少部分雷电流。为保证避雷器由前到后顺序泄放，避雷器的动作电压应是后级不低于前级。2、在使用分级保护时，各级浪涌保护器（SPD）之间应保持必要的退耦距离或...
