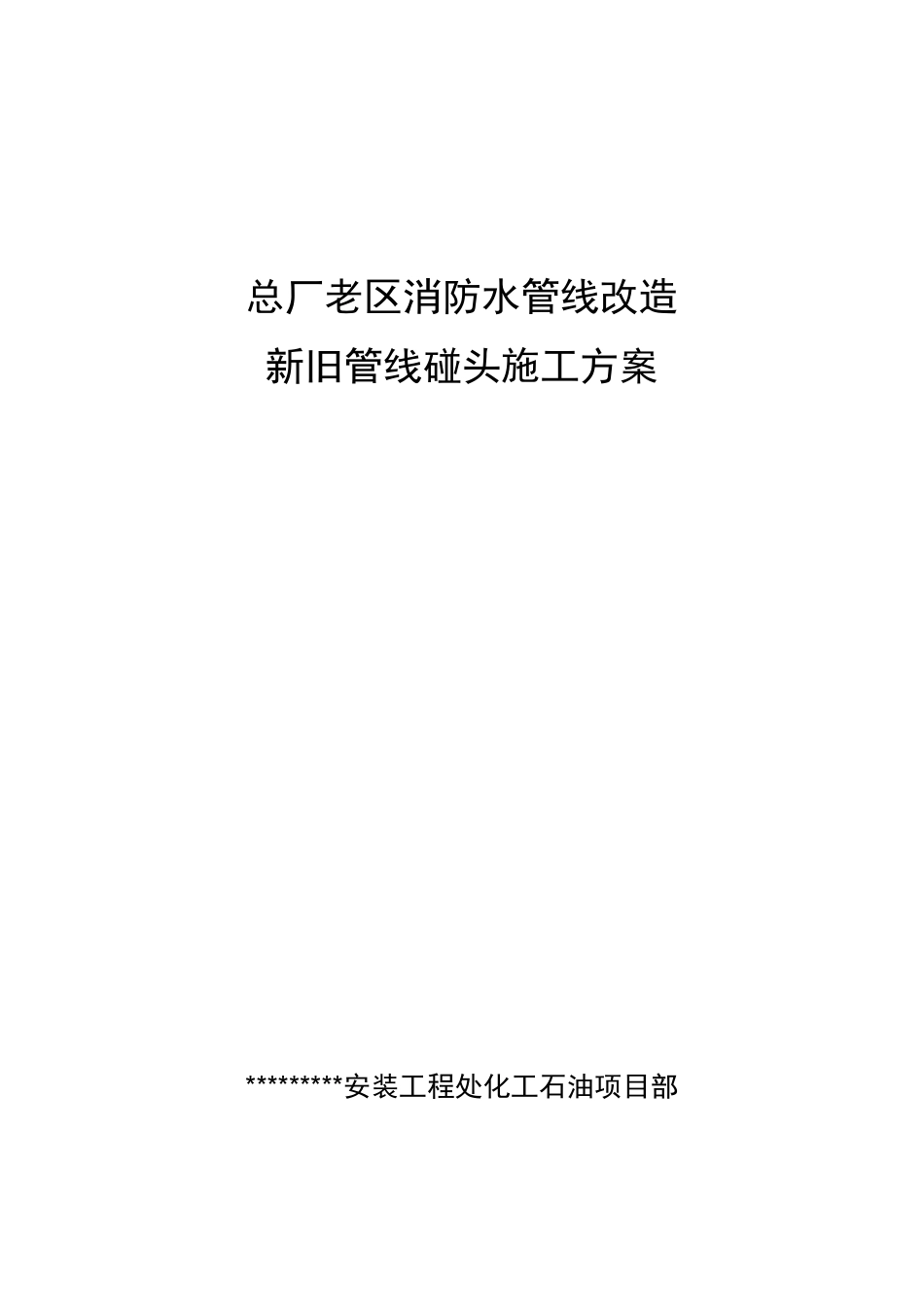

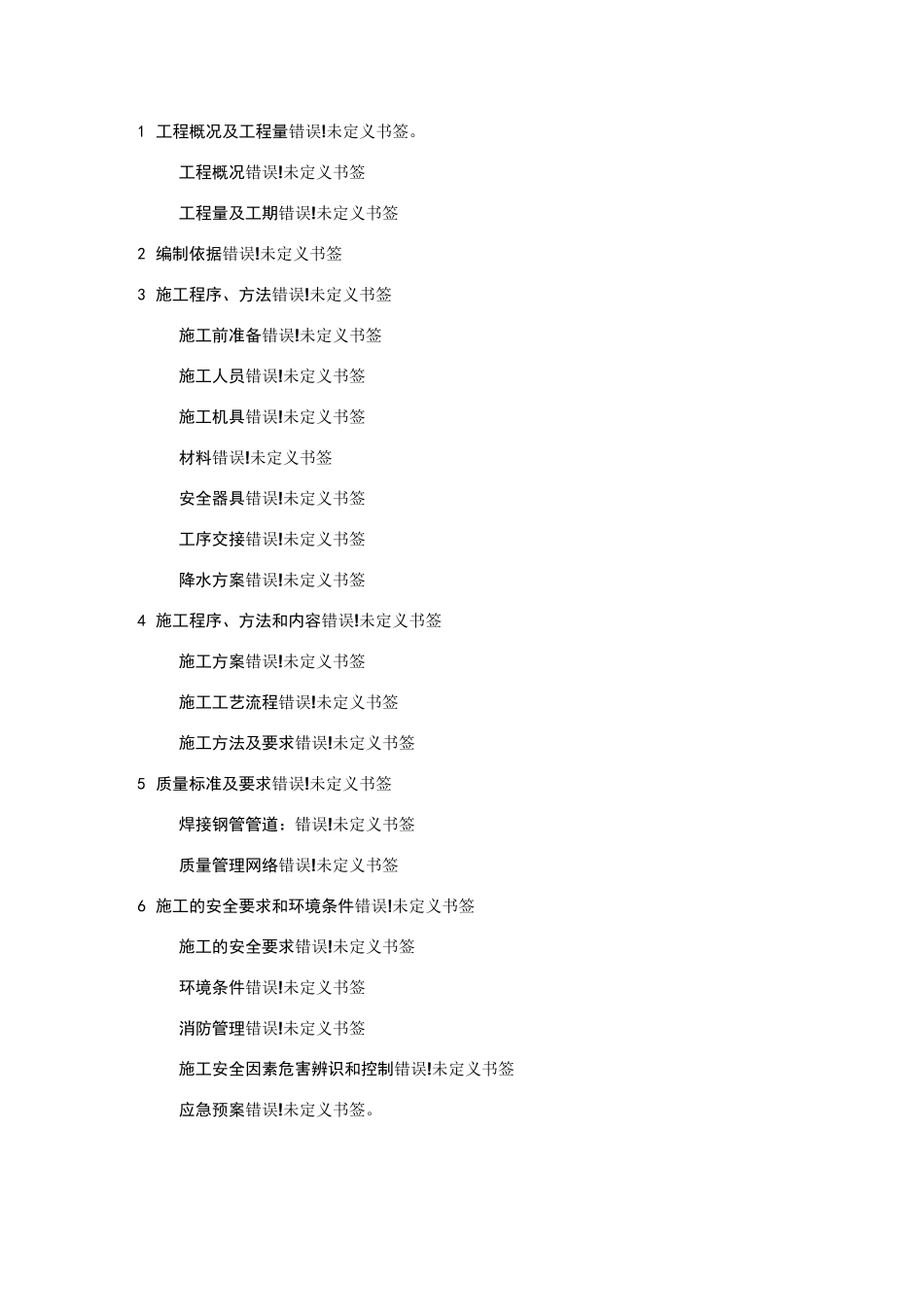

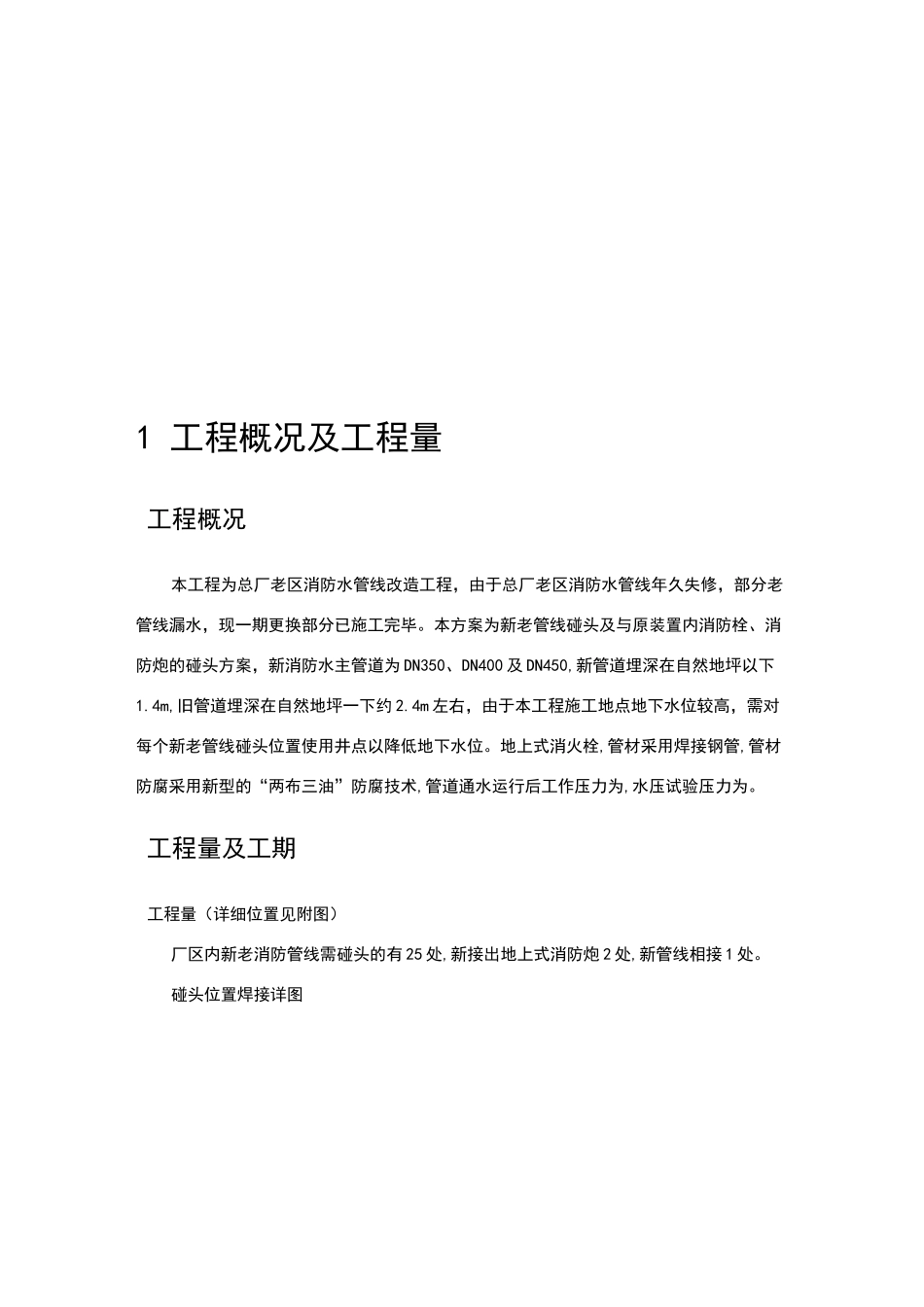

总厂老区消防水管线改造新旧管线碰头施工方案*********安装工程处化工石油项目部1 工程概况及工程量错误!未定义书签。工程概况错误!未定义书签工程量及工期错误!未定义书签2 编制依据错误!未定义书签3 施工程序、方法错误!未定义书签施工前准备错误!未定义书签施工人员错误!未定义书签施工机具错误!未定义书签材料错误!未定义书签安全器具错误!未定义书签工序交接错误!未定义书签降水方案错误!未定义书签4 施工程序、方法和内容错误!未定义书签施工方案错误!未定义书签施工工艺流程错误!未定义书签施工方法及要求错误!未定义书签5 质量标准及要求错误!未定义书签焊接钢管管道：错误!未定义书签质量管理网络错误!未定义书签6 施工的安全要求和环境条件错误!未定义书签施工的安全要求错误!未定义书签环境条件错误!未定义书签消防管理错误!未定义书签施工安全因素危害辨识和控制错误!未定义书签应急预案错误!未定义书签。1 工程概况及工程量工程概况本工程为总厂老区消防水管线改造工程，由于总厂老区消防水管线年久失修，部分老管线漏水，现一期更换部分已施工完毕。本方案为新老管线碰头及与原装置内消防栓、消防炮的碰头方案，新消防水主管道为 DN350、DN400 及 DN450,新管道埋深在自然地坪以下1.4m,旧管道埋深在自然地坪一下约 2.4m 左右，由于本工程施工地点地下水位较高，需对每个新老管线碰头位置使用井点以降低地下水位。地上式消火栓,管材采用焊接钢管,管材防腐采用新型的“两布三油”防腐技术,管道通水运行后工作压力为,水压试验压力为。工程量及工期工程量（详细位置见附图）厂区内新老消防管线需碰头的有 25 处,新接出地上式消防炮 2 处,新管线相接 1 处。碰头位置焊接详图三诵90°弯头L 旧消防管线 盲板I 新消防管线 新老管线碰头简易图新管线与消防炮、消防栓碰头简易图1 号位置 4 号路与动力站北侧材料表名称规格及型号单位数量备注弯头90°个2盲板块2变径个1钢管米约 4钢管米1挖眼三通个2此接头位置为新老消防管线接头，新消防管线埋深米处，旧消防管线埋深米处，需要使用井点降水。a 确定此处新老消防管线的碰头位置，根据本碰头位置的基坑开挖来确定需用多少降水井点。b 采用大型挖掘机进出场配合人工对碰头位置进行挖土，挖至老管线位置，并留出碰头操作面。c 管道碰头须将老管道切割，并将管内积水排除干净，保持接口干燥。d 将新老管线用弯头及直管相连接。e 将废弃的旧消防管道用盲板封口f 施...
