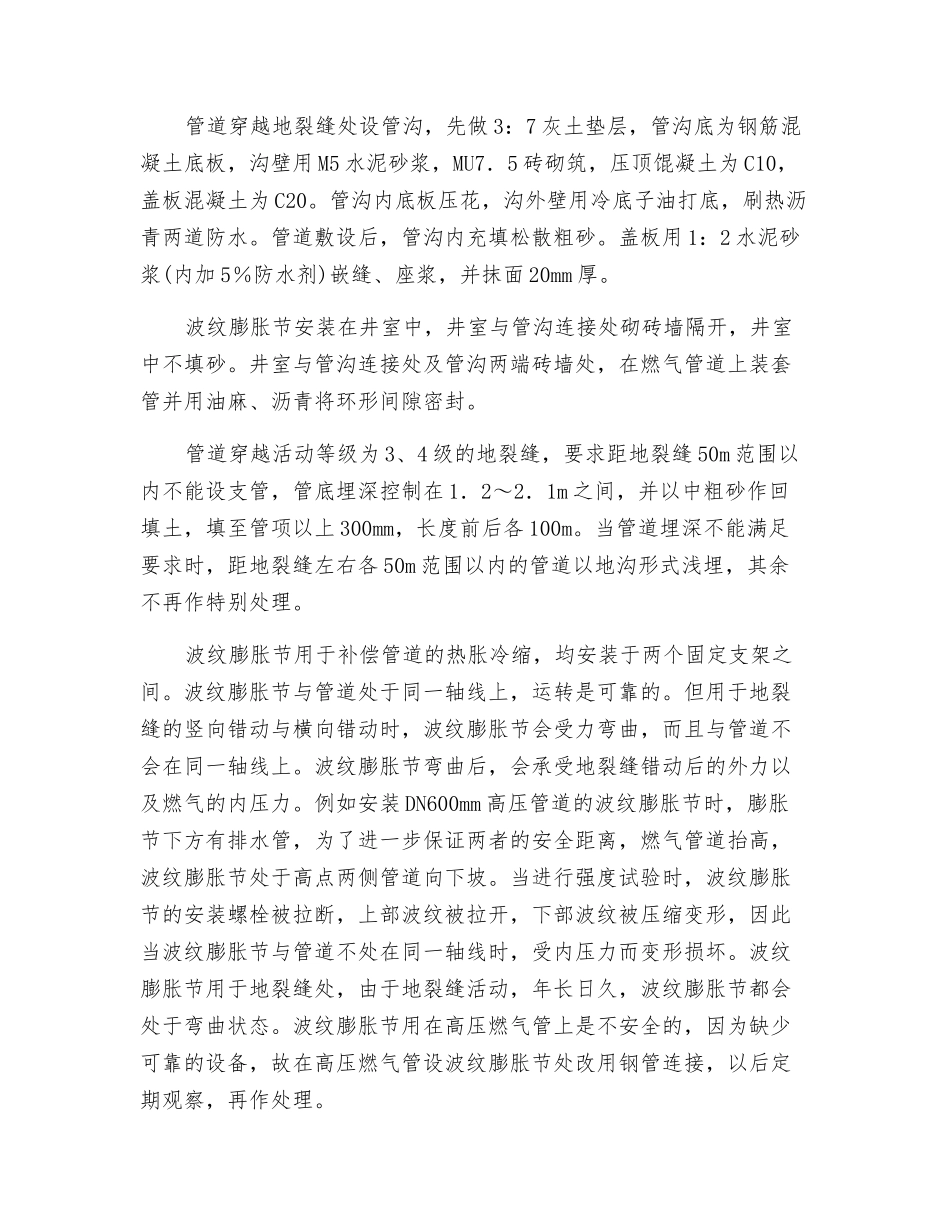

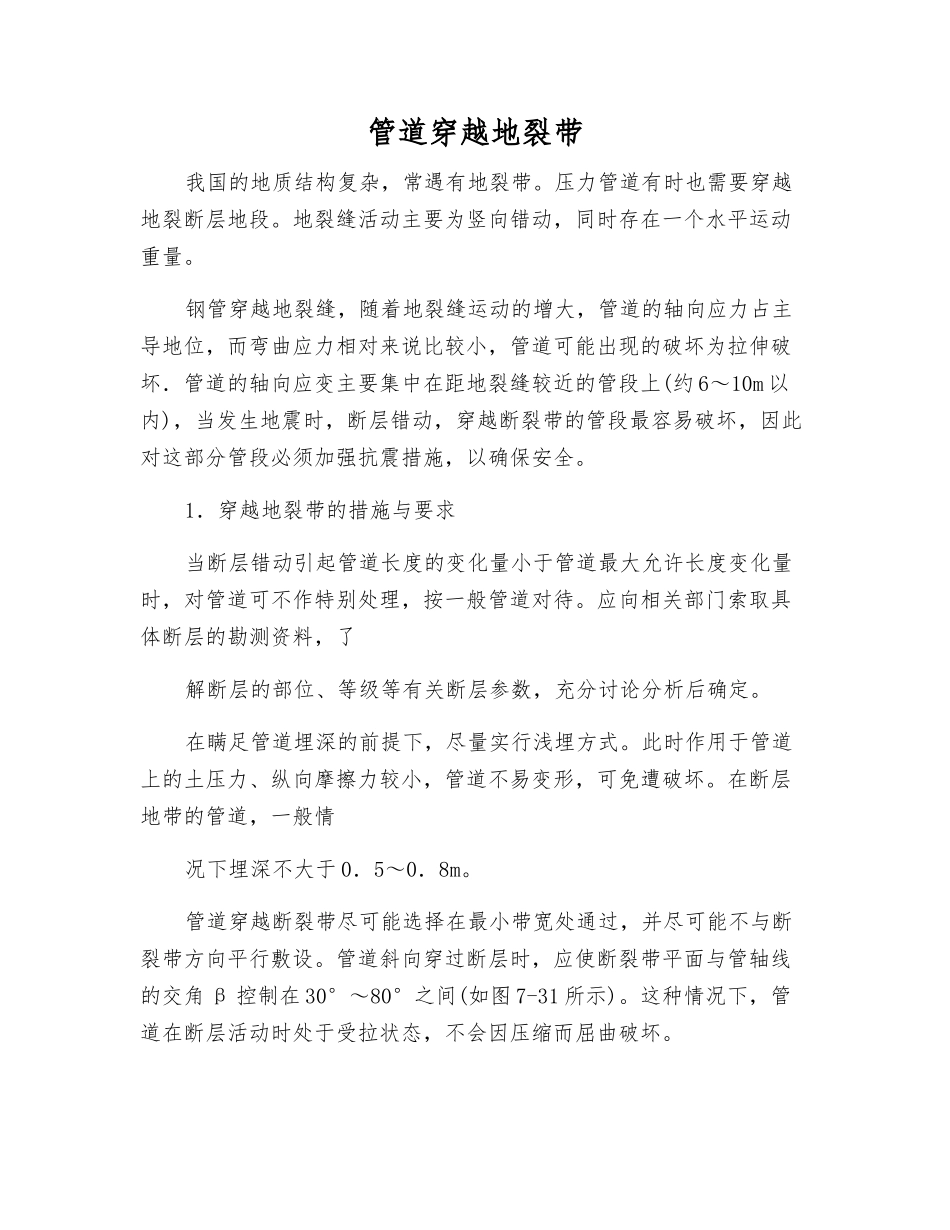

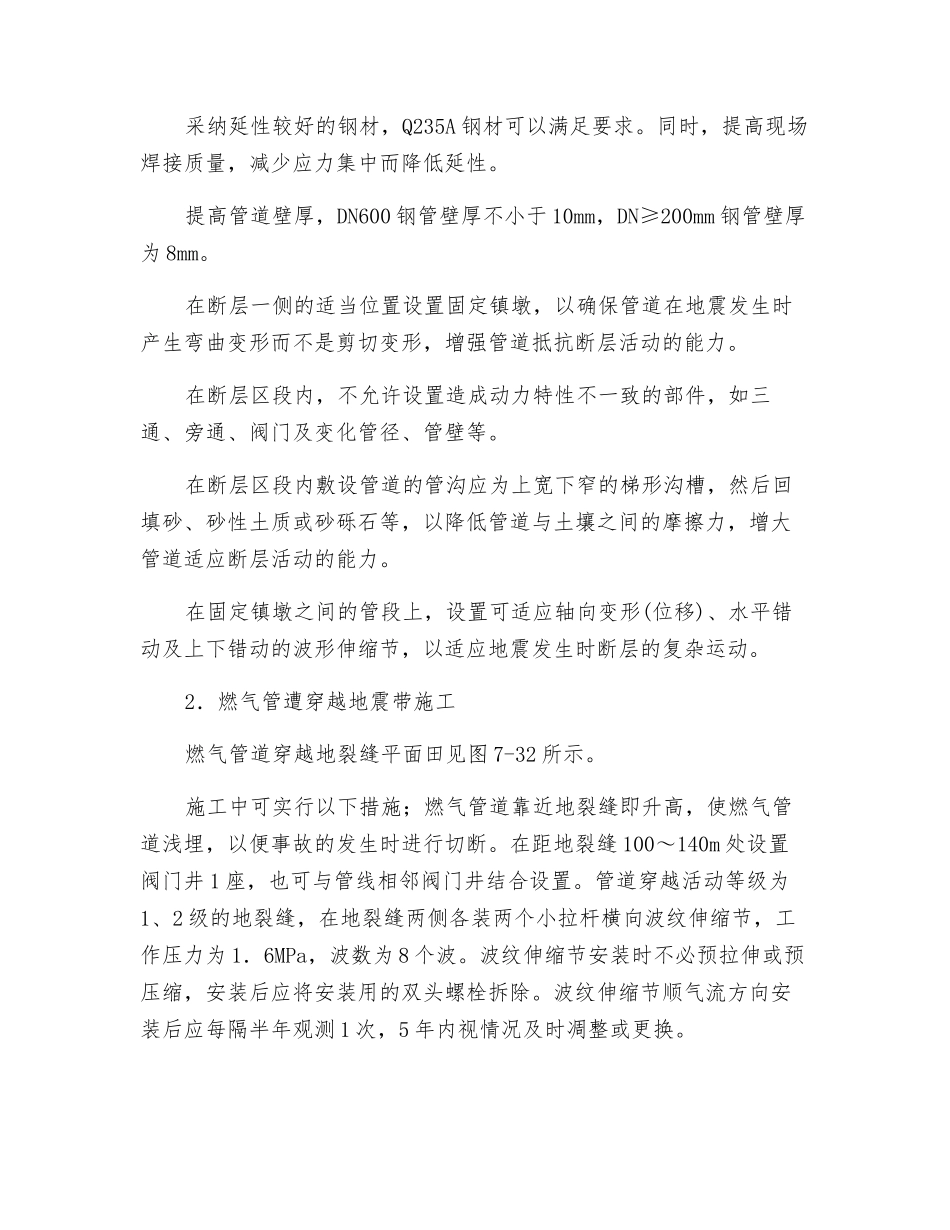

管道穿越地裂带我国的地质结构复杂，常遇有地裂带。压力管道有时也需要穿越地裂断层地段。地裂缝活动主要为竖向错动，同时存在一个水平运动重量。钢管穿越地裂缝，随着地裂缝运动的增大，管道的轴向应力占主导地位，而弯曲应力相对来说比较小，管道可能出现的破坏为拉伸破坏．管道的轴向应变主要集中在距地裂缝较近的管段上(约 6～10m 以内)，当发生地震时，断层错动，穿越断裂带的管段最容易破坏，因此对这部分管段必须加强抗震措施，以确保安全。1．穿越地裂带的措施与要求当断层错动引起管道长度的变化量小于管道最大允许长度变化量时，对管道可不作特别处理，按一般管道对待。应向相关部门索取具体断层的勘测资料，了解断层的部位、等级等有关断层参数，充分讨论分析后确定。在瞒足管道埋深的前提下，尽量实行浅埋方式。此时作用于管道上的土压力、纵向摩擦力较小，管道不易变形，可免遭破坏。在断层地带的管道，一般情况下埋深不大于 0．5～0．8m。管道穿越断裂带尽可能选择在最小带宽处通过，并尽可能不与断裂带方向平行敷设。管道斜向穿过断层时，应使断裂带平面与管轴线的交角 β 控制在 30°～80°之间(如图 7-31 所示)。这种情况下，管道在断层活动时处于受拉状态，不会因压缩而屈曲破坏。采纳延性较好的钢材，Q235A 钢材可以满足要求。同时，提高现场焊接质量，减少应力集中而降低延性。提高管道壁厚，DN600 钢管壁厚不小于 10mm，DN≥200mm 钢管壁厚为 8mm。在断层一侧的适当位置设置固定镇墩，以确保管道在地震发生时产生弯曲变形而不是剪切变形，增强管道抵抗断层活动的能力。在断层区段内，不允许设置造成动力特性不一致的部件，如三通、旁通、阀门及变化管径、管壁等。在断层区段内敷设管道的管沟应为上宽下窄的梯形沟槽，然后回填砂、砂性土质或砂砾石等，以降低管道与土壤之间的摩擦力，增大管道适应断层活动的能力。在固定镇墩之间的管段上，设置可适应轴向变形(位移)、水平错动及上下错动的波形伸缩节，以适应地震发生时断层的复杂运动。2．燃气管遭穿越地震带施工燃气管道穿越地裂缝平面田见图 7-32 所示。施工中可实行以下措施；燃气管道靠近地裂缝即升高，使燃气管道浅埋，以便事故的发生时进行切断。在距地裂缝 100～140m 处设置阀门井 1 座，也可与管线相邻阀门井结合设置。管道穿越活动等级为1、2 级的地裂缝，在地裂缝两侧各装两个小拉杆横向波纹伸缩节，工作压力为 1．6MPa，波数为 8 个波。波...
