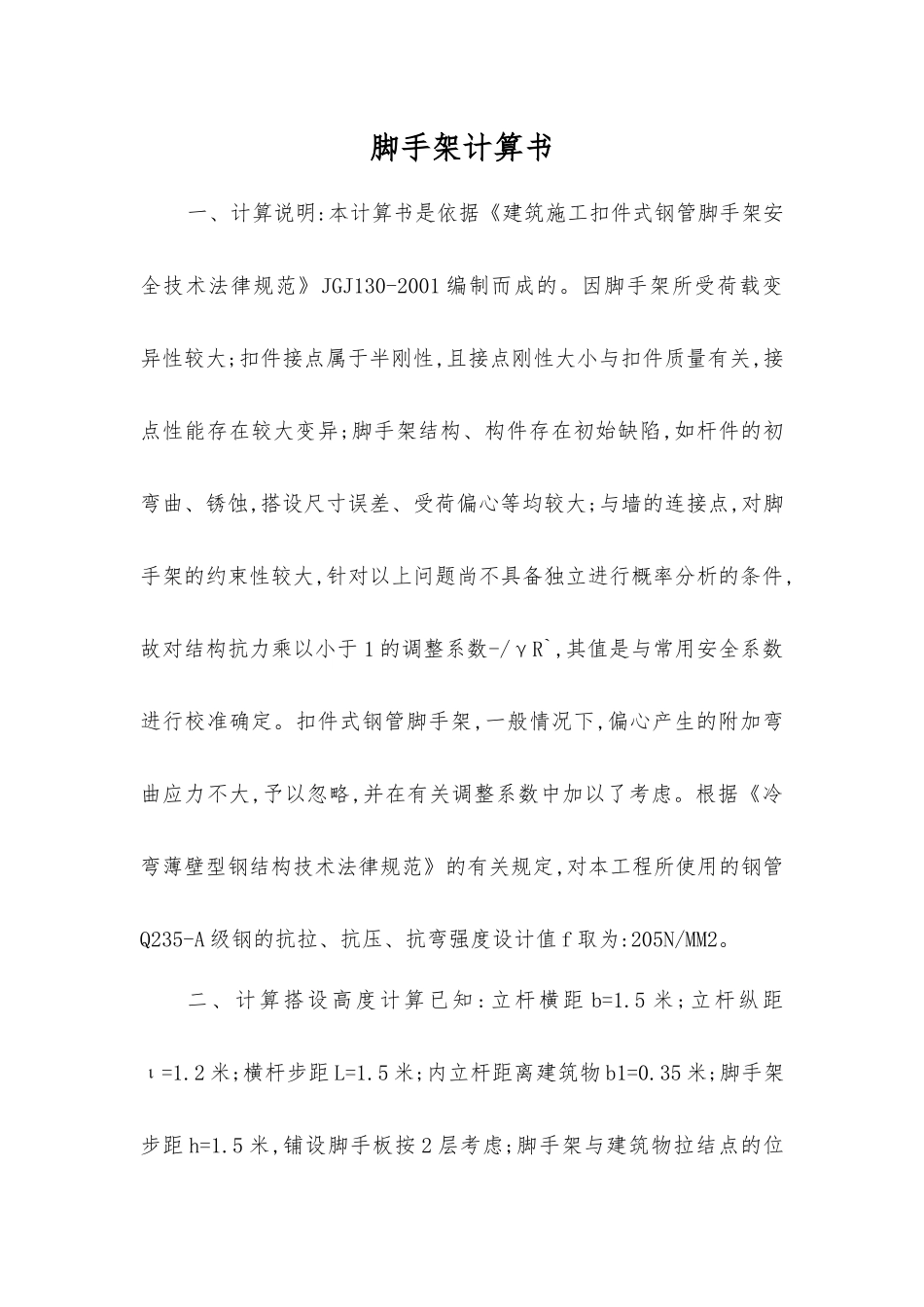

脚手架计算书

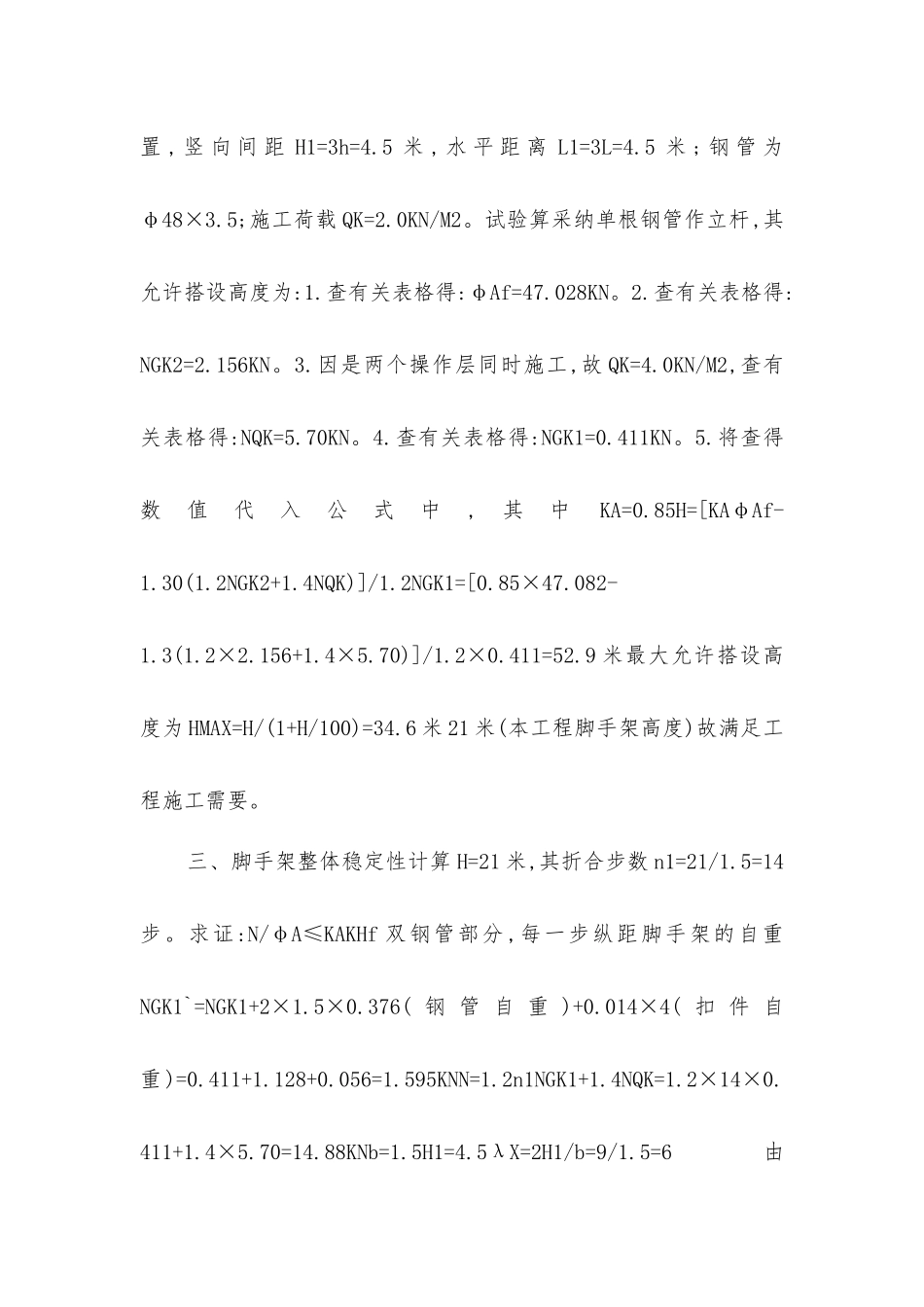

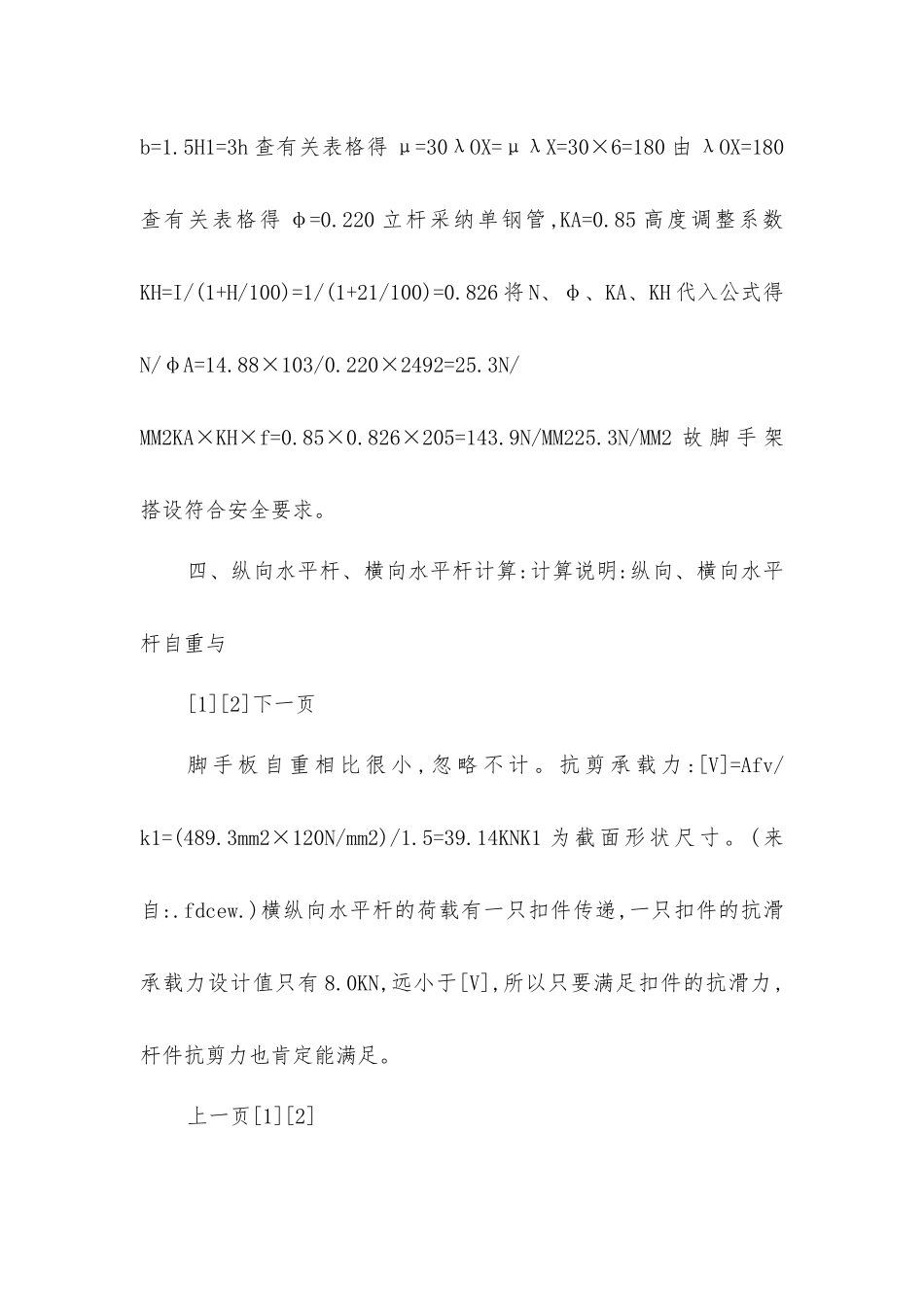

脚手架计算书一、计算说明:本计算书是依据《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001 编制而成的。因脚手架所受荷载变异性较大;扣件接点属于半刚性,且接点刚性大小与扣件质量有关,接点性能存在较大变异;脚手架结构、构件存在初始缺陷,如杆件的初弯曲、锈蚀,搭设尺寸误差、受荷偏心等均较大;与墙的连接点,对脚手架的约束性较大,针对以上问题尚不具备独立进行概率分析的条件,故对结构抗力乘以小于 1 的调整系数-/γR`,其值是与常用安全系数进行校准确定。扣件式钢管脚手架,一般情况下,偏心产生的附加弯曲应力不大,予以忽略,并在有关调整系数中加以了考虑。根据《冷弯薄壁型钢结构技术法律规范》的有关规定,对本工程所使用的钢管Q235-A 级钢的抗拉、抗压、抗弯强度设计值 f 取为:205N/MM2。二、计算搭设高度计算已知 :立杆横距 b=1.5 米;立杆纵距ι=1.2 米;横杆步距 L=1.5 米;内立杆距离建筑物 b1=0.35 米;脚手架步距 h=1.5 米,铺设脚手板按 2 层考虑;脚手架与建筑物拉结点的位置 , 竖 向 间 距 H1=3h=4.5 米 , 水 平 距 离 L1=3L=4.5 米 ; 钢 管 为φ48×3.5;施工荷载 QK=2.0KN/M2。试验算采纳单根钢管作立杆,其允许搭设高度为:1.查有关表格得:φAf=47.028KN。2.查有关表格得:NGK2=2.156KN。3.因是两个操作层同时施工,故 QK=4.0KN/M2,查有关表格得:NQK=5.70KN。4.查有关表格得:NGK1=0.411KN。5.将查得数值代入公式中,其中KA=0.85H=[KAφAf-1.30(1.2NGK2+1.4NQK)]/1.2NGK1=[0.85×47.082-1.3(1.2×2.156+1.4×5.70)]/1.2×0.411=52.9 米最大允许搭设高度为 HMAX=H/(1+H/100)=34.6 米 21 米(本工程脚手架高度)故满足工程施工需要。三、脚手架整体稳定性计算 H=21 米,其折合步数 n1=21/1.5=14步。求证:N/φA≤KAKHf 双钢管部分,每一步纵距脚手架的自重NGK1`=NGK1+2×1.5×0.376( 钢 管 自 重 )+0.014×4( 扣 件 自重 )=0.411+1.128+0.056=1.595KNN=1.2n1NGK1+1.4NQK=1.2×14×0.411+1.4×5.70=14.88KNb=1.5H1=4.5λX=2H1/b=9/1.5=6由b=1.5H1=3h 查有关表格得 μ=30λOX=μλX=30×6=180 由 λOX=180查有关表格得 φ=0.220 立杆采纳单钢管,KA=0.85 高度调整系数KH=I/(1+H/100)=1/(1+21/100)=0.826 将 N、φ、KA、KH 代入公式得N/φA=14.88×103/0.220×2492=25.3N/MM2KA×KH×f=0.85×0.826×205=143.9N/MM225.3N/MM2 故 脚 手 架搭设符合安全要求。四、纵向水平杆、横向水平杆计算:计算说明:纵向、横向水平杆自重与[1][2]下一页脚 手 板 自 重 相 比 很 小 , 忽 略 不 计 。 抗 剪 承 载 力 :[V]=Afv/k1=(489.3mm2×120N/mm2)/1.5=39.14KNK1 为截面形状 尺寸。(来自:.fdcew.)横纵向水平杆的荷载有一只扣件传递,一只扣件的抗滑承载力设计值只有 8.0KN,远小于[V],所以只要满足扣件的抗滑力,杆件抗剪力也肯定能满足。上一页[1][2]
