DCS系统配置要求

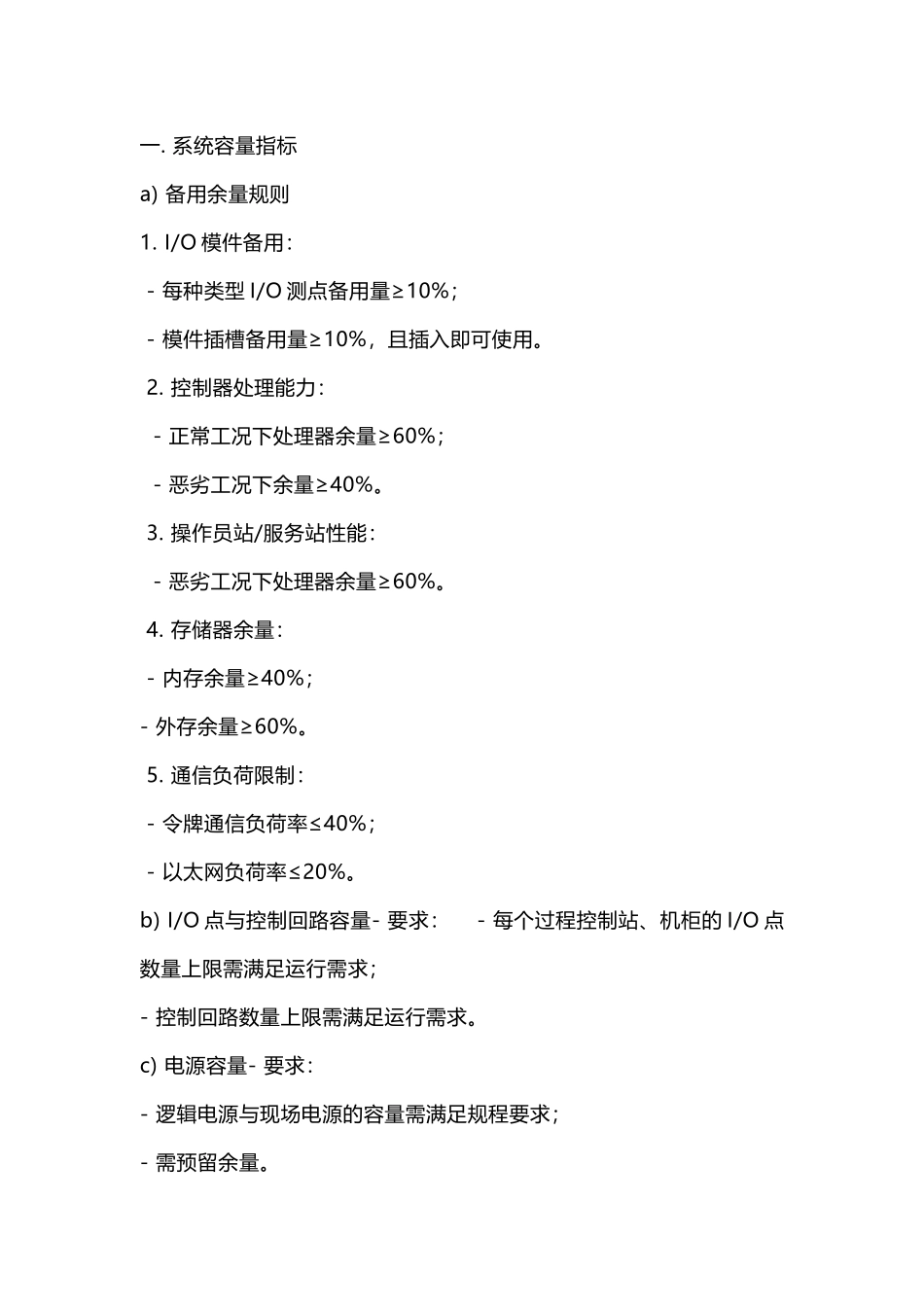

DCS系统配置要求_第1页

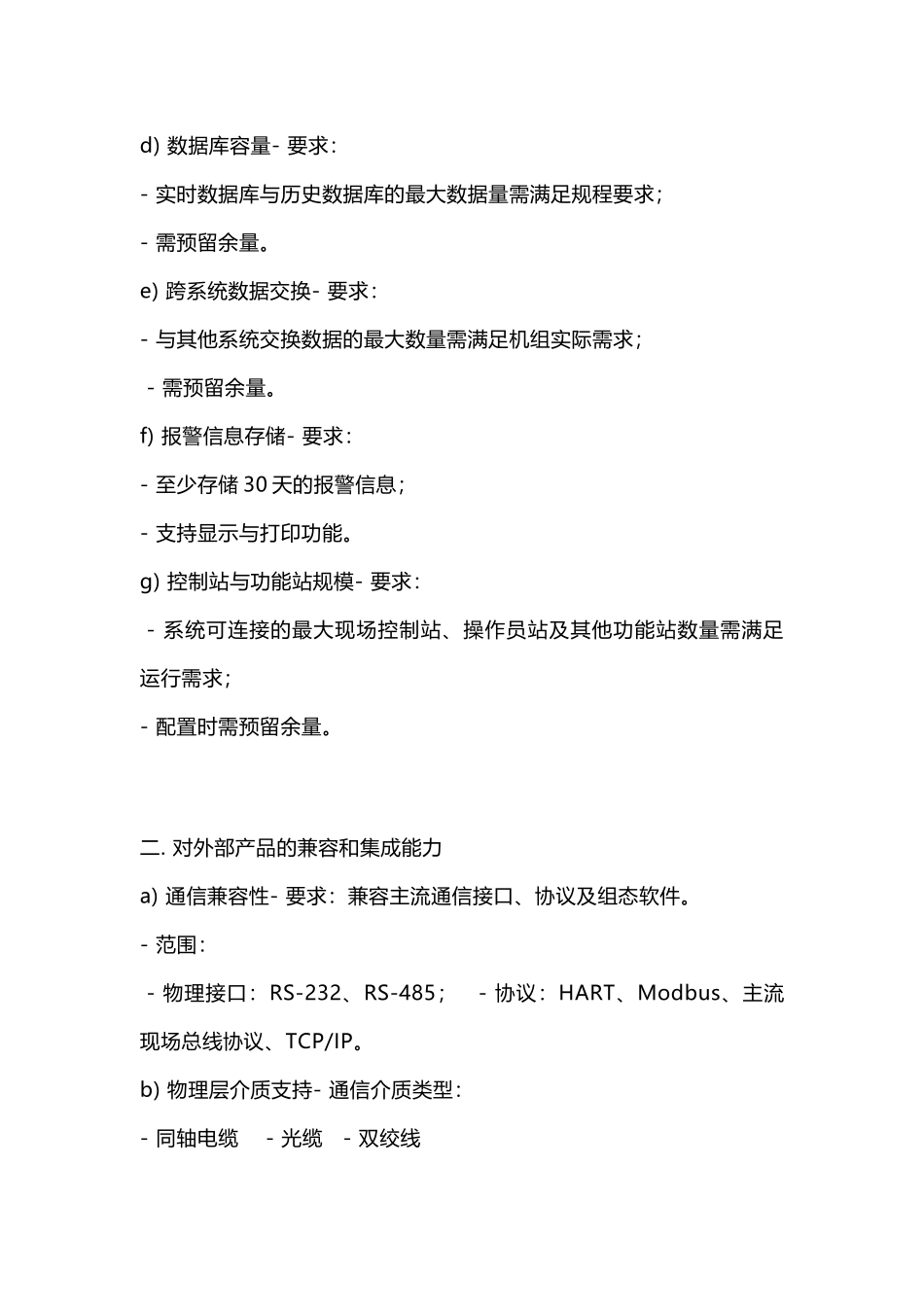

DCS系统配置要求_第2页

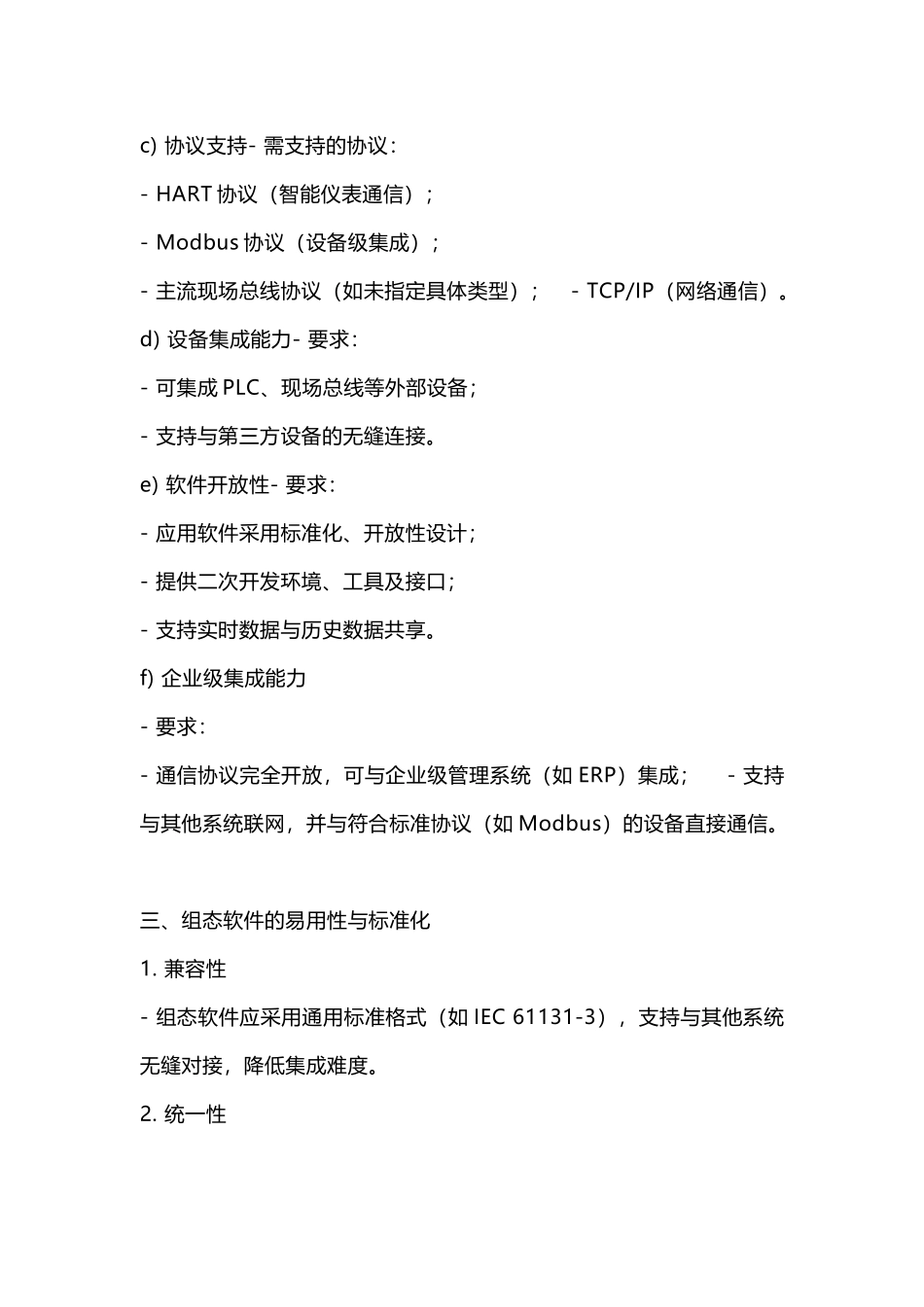

DCS系统配置要求_第3页
一. 系统容量指标a) 备用余量规则1. I/O 模件备用: - 每种类型 I/O 测点备用量≥10%; - 模件插槽备用量≥10%,且插入即可使用。 2. 控制器处理能力: - 正常工况下处理器余量≥60%; - 恶劣工况下余量≥40%。 3. 操作员站/服务站性能: - 恶劣工况下处理器余量≥60%。 4. 存储器余量: - 内存余量≥40%; - 外存余量≥60%。 5. 通信负荷限制: - 令牌通信负荷率≤40%; - 以太网负荷率≤20%。b) I/O 点与控制回路容量- 要求: - 每个过程控制站、机柜的 I/O 点数量上限需满足运行需求; - 控制回路数量上限需满足运行需求。c) 电源容量- 要求: - 逻辑电源与现场电源的容量需满足规程要求; - 需预留余量。d) 数据库容量- 要求: - 实时数据库与历史数据库的最大数据量需满足规程要求; - 需预留余量。e) 跨系统数据交换- 要求: - 与其他系统交换数据的最大数量需满足机组实际需求; - 需预留余量。f) 报警信息存储- 要求: - 至少存储 30 天的报警信息; - 支持显示与打印功能。g) 控制站与功能站规模- 要求: - 系统可连接的最大现场控制站、操作员站及其他功能站数量需满足运行需求; - 配置时需预留余量。二. 对外部产品的兼容和集成能力a) 通信兼容性- 要求:兼容主流通信接口、协议及组态软件。 - 范围: - 物理接口:RS-232、RS-485; - 协议:HART、Modbus、主流现场总线协议、TCP/IP。b) 物理层介质支持- 通信介质类型: - 同轴电缆 - 光缆 - 双绞线 c) 协议支持- 需支持的协议: - HART 协议(智能仪表通信); - Modbus 协议(设备级集成); - 主流现场总线协议(如未指定具体类型); - TCP/IP(网络通信)。d) 设备集成能力- 要求: - 可集成 PLC、现场总线等外部设备; - 支持与第三方设备的无缝连接。e) 软件开放性- 要求: - 应用软件采用标准化、开放性设计; - 提供二次开发环境、工具及接口; - 支持实时数据与历史数据共享。f) 企业级集成能力- 要求: - 通信协议完全开放,可与企业级管理系统(如 ERP)集成; - 支持与其他系统联网,并与符合标准协议(如 Modbus)的设备直接通信。三、组态软件的易用性与标准化1. 兼容性 - 组态软件应采用通用标准格式(如 IEC 61131-3),支持与其他系统无缝对接,降低集成难度。2. 统一性 - 全厂机组控制界面风格、操作逻辑需保持一致,严...
