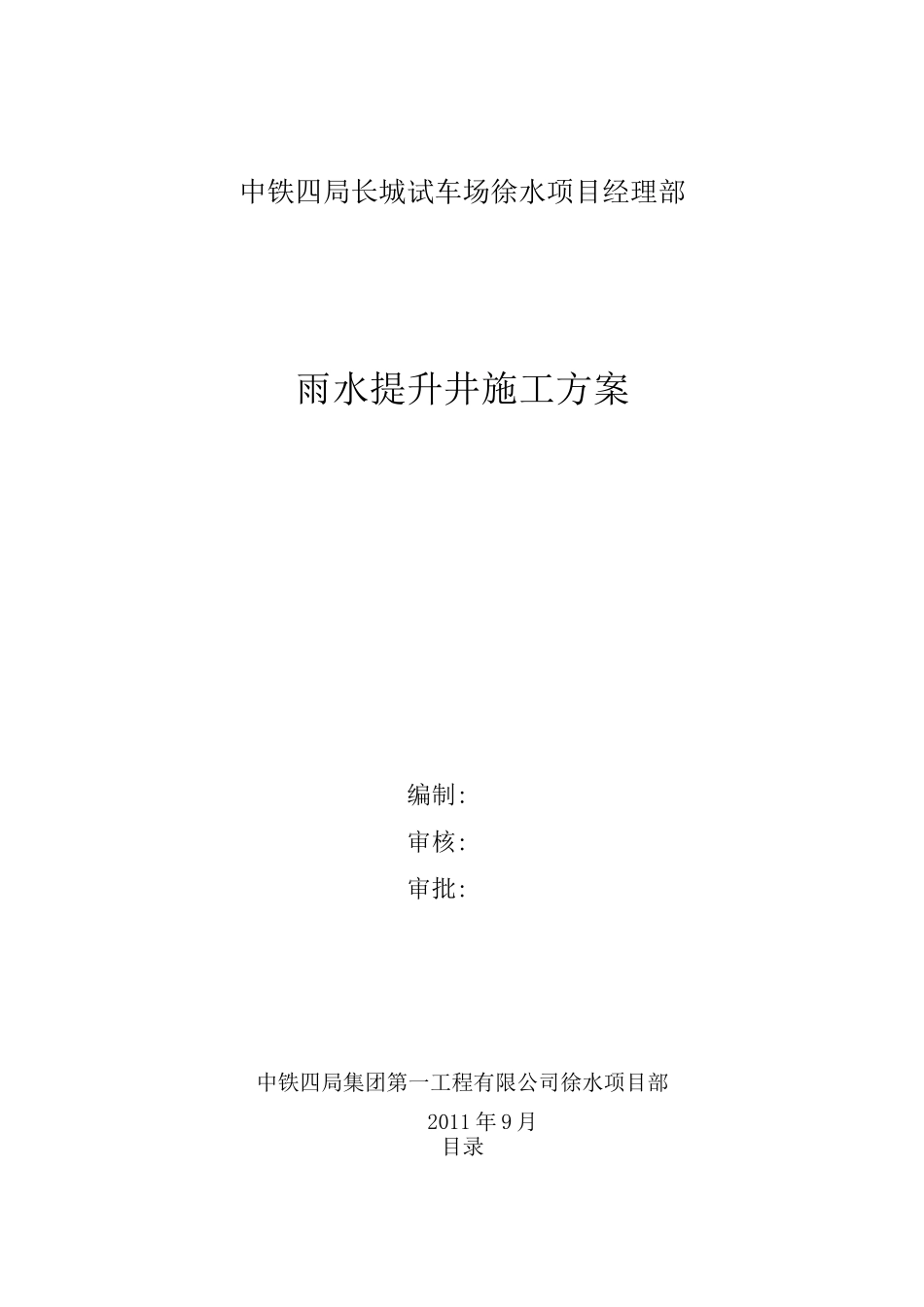

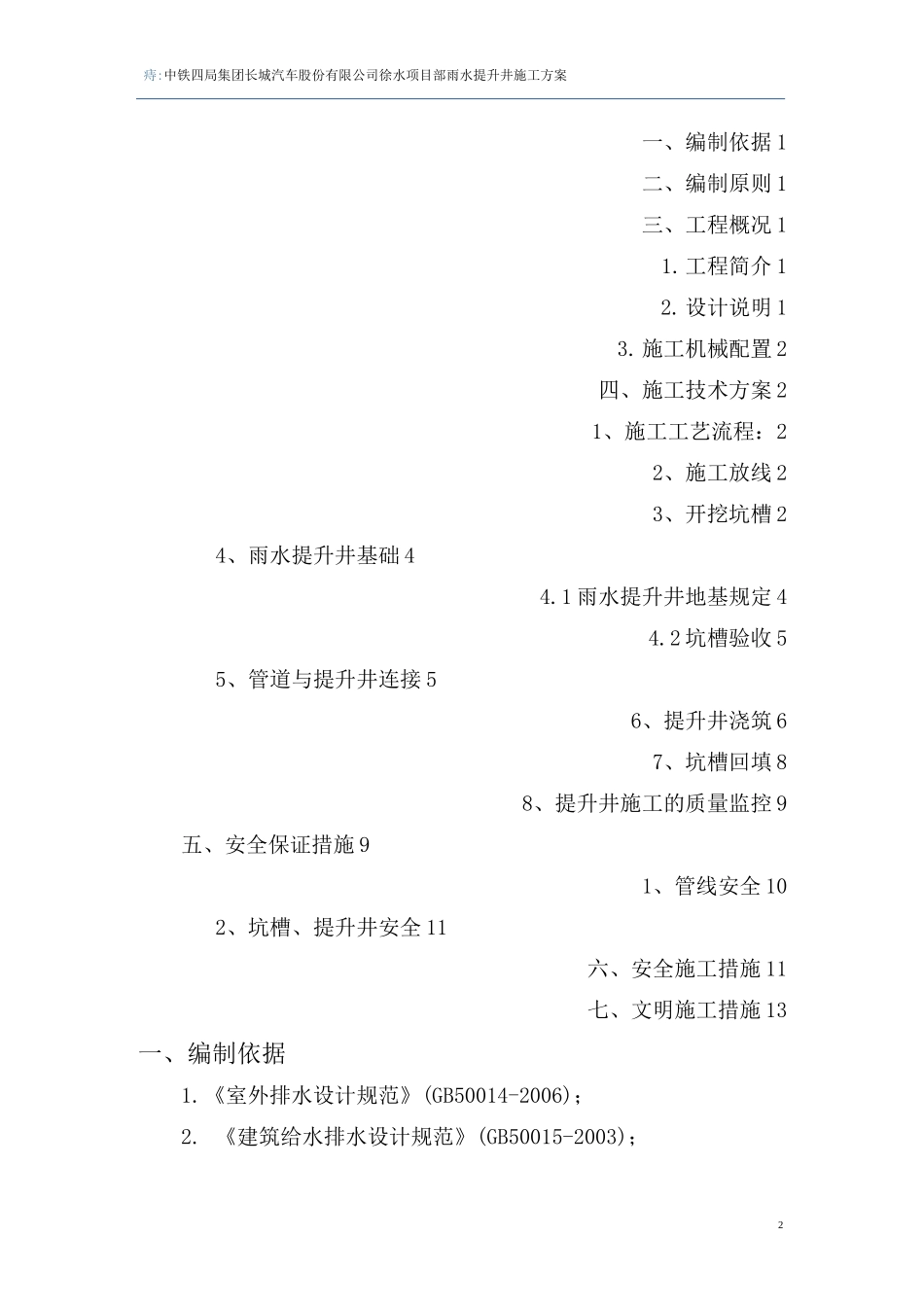

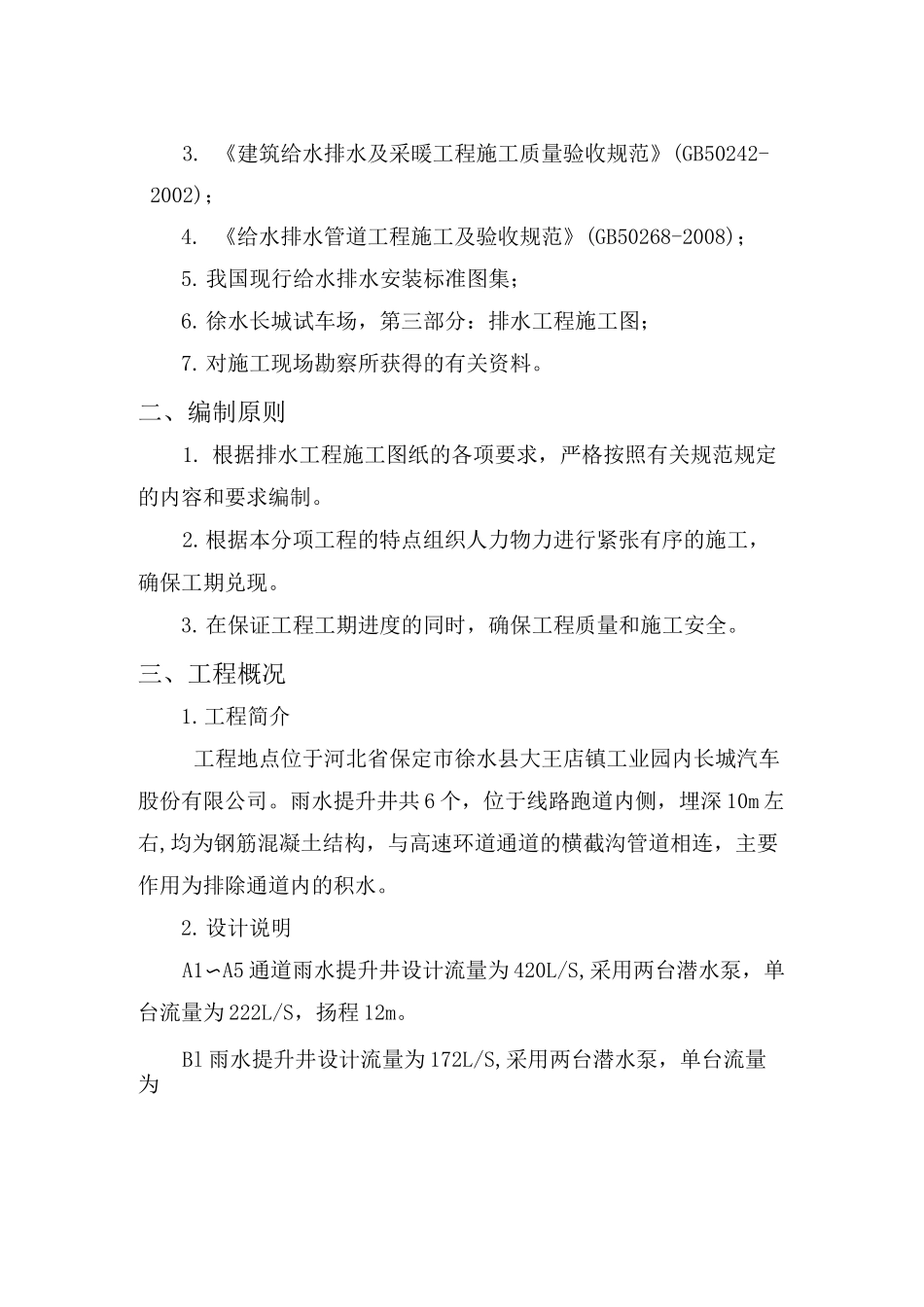

中铁四局长城试车场徐水项目经理部雨水提升井施工方案编制:审核:审批:中铁四局集团第一工程有限公司徐水项目部2011 年 9 月目录痔:中铁四局集团长城汽车股份有限公司徐水项目部雨水提升井施工方案2一、编制依据 1二、编制原则 1三、工程概况 11.工程简介 12.设计说明 13.施工机械配置 2四、施工技术方案 21、施工工艺流程：22、施工放线 23、开挖坑槽 24、雨水提升井基础 44.1 雨水提升井地基规定 44.2 坑槽验收 55、管道与提升井连接 56、提升井浇筑 67、坑槽回填 88、提升井施工的质量监控 9五、安全保证措施 91、管线安全 102、坑槽、提升井安全 11六、安全施工措施 11七、文明施工措施 13一、编制依据1.《室外排水设计规范》(GB50014-2006)；2. 《建筑给水排水设计规范》(GB50015-2003)；3. 《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)；4. 《给水排水管道工程施工及验收规范》(GB50268-2008)；5.我国现行给水排水安装标准图集；6.徐水长城试车场，第三部分：排水工程施工图；7.对施工现场勘察所获得的有关资料。二、编制原则1. 根据排水工程施工图纸的各项要求，严格按照有关规范规定的内容和要求编制。2.根据本分项工程的特点组织人力物力进行紧张有序的施工，确保工期兑现。3.在保证工程工期进度的同时，确保工程质量和施工安全。三、工程概况1.工程简介工程地点位于河北省保定市徐水县大王店镇工业园内长城汽车股份有限公司。雨水提升井共 6 个，位于线路跑道内侧，埋深 10m 左右,均为钢筋混凝土结构，与高速环道通道的横截沟管道相连，主要作用为排除通道内的积水。2.设计说明A1〜A5 通道雨水提升井设计流量为 420L/S,采用两台潜水泵，单台流量为 222L/S，扬程 12m。Bl 雨水提升井设计流量为 172L/S,采用两台潜水泵，单台流量为痔:中铁四局集团长城汽车股份有限公司徐水项目部雨水提升井施工方案286L/S，扬程 11m。3. 施工机械配置主要机械设备序号机械名称规格型号单位数量1挖掘机EX220台12自卸汽车15T辆33轮胎装载机ZL50台14插入振动棒©50根25发电机30KW台26防水施工机具套5四、施工技术方案1、施工工艺流程：确定雨水提升井位置一施工放样一开挖坑槽一雨水提升井基础一管道与提升井连接一提升井浇筑一养护一坑槽回填一质量监控2、施工放线首先进行水准点和雨水提升井轴线控制桩的设置并且做好桩的保护工作，按规范要求雨水提升井沿线临时水准点设置距离不大于200m,在施工过...
