船用电缆基本知识培训

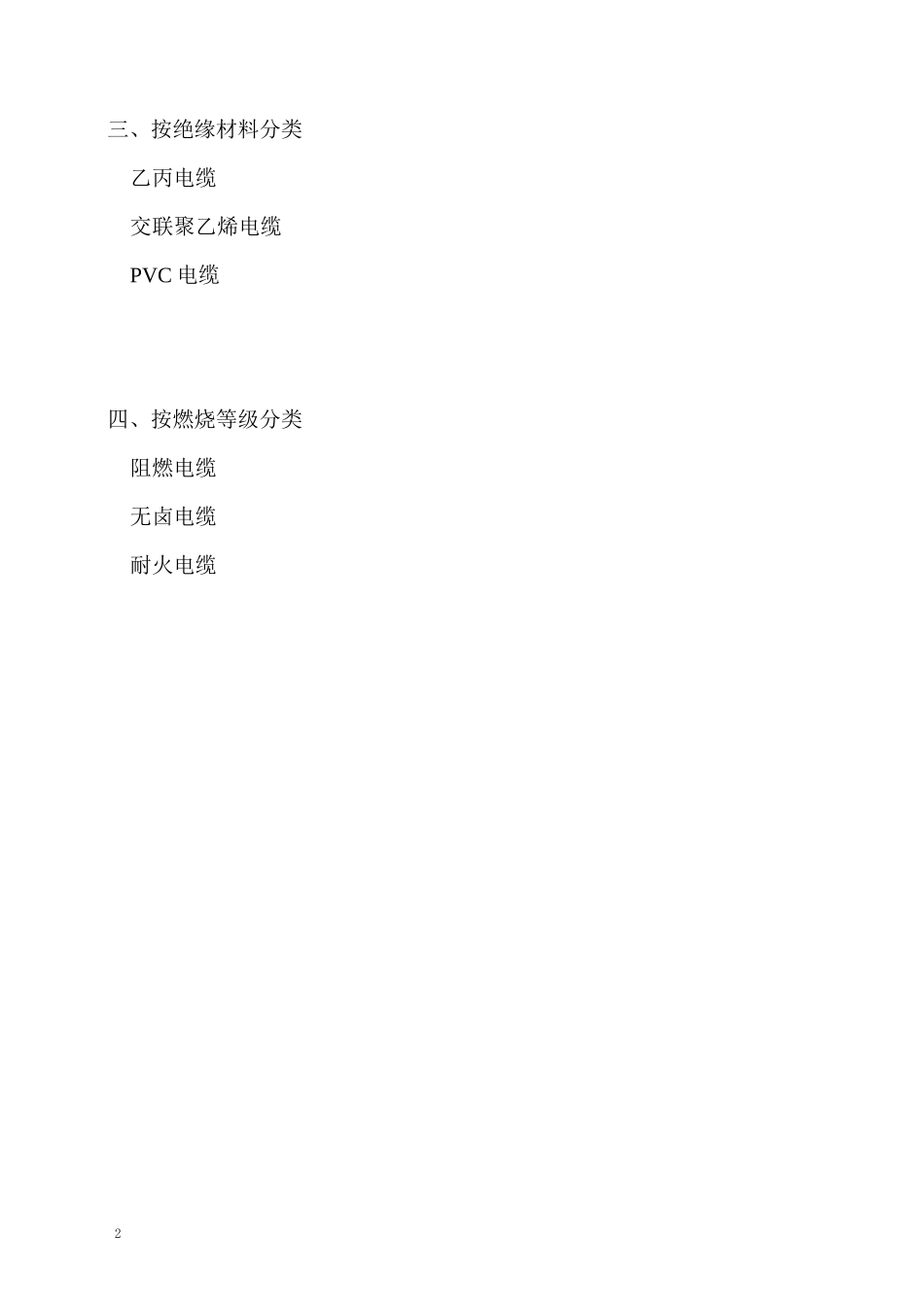

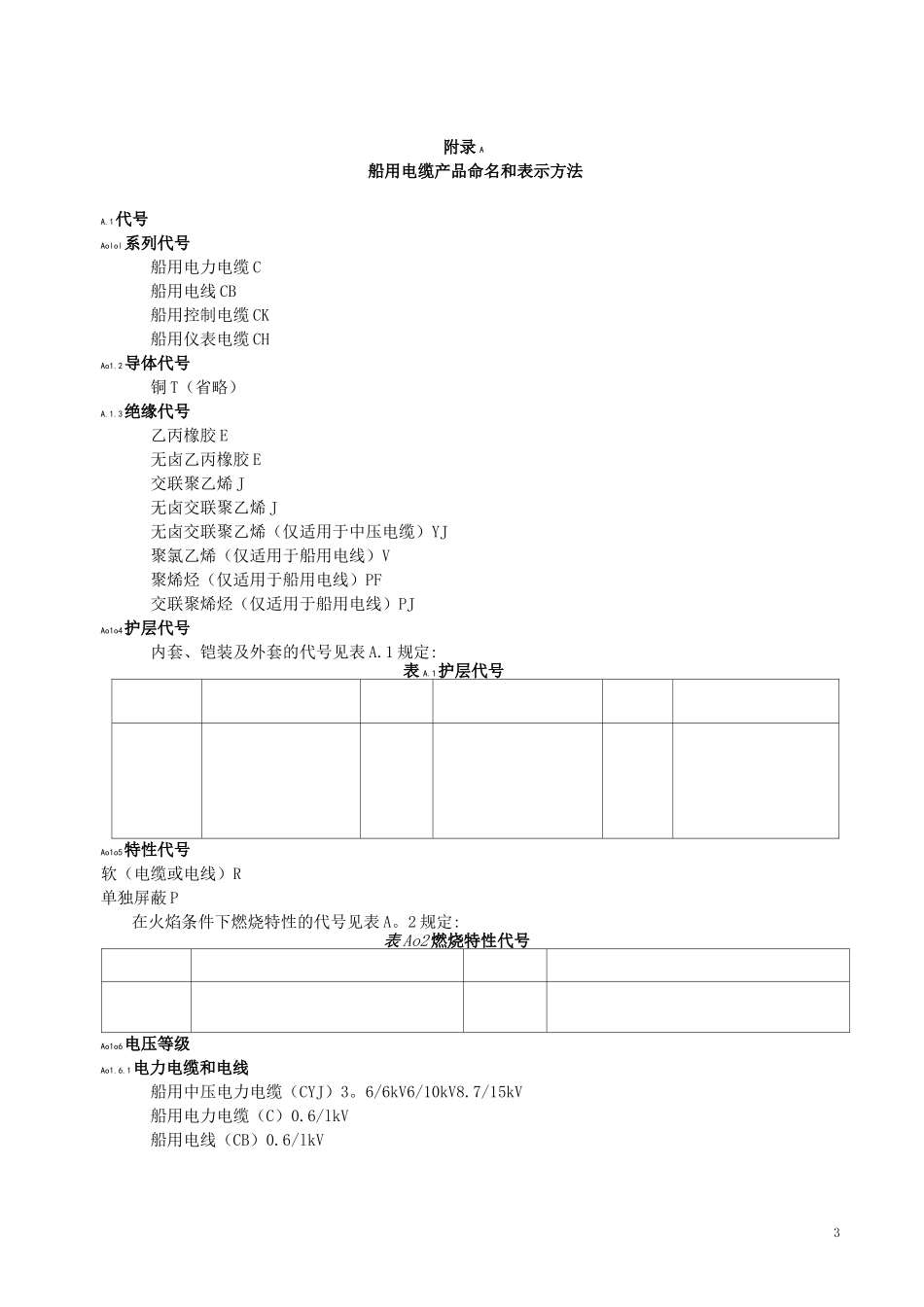

1电缆基本知识培训导体：IEC60228,2 类(硬结构)5 类(软结构)结构：IEC60092—350绝缘：IEC60092—351护套：IEC60092-359单根阻燃：IE60332-1-2成束阻燃：IEC60332—3—22(850°C40min7L),耐火：IEC60331—21(750C2A90min)带冲击耐火:IEC60331—31(830C2A2h5min)低烟无卤：IEC60754,IEC61034,IEC60684 — 2 2三、按绝缘材料分类乙丙电缆交联聚乙烯电缆PVC 电缆四、按燃烧等级分类阻燃电缆无卤电缆耐火电缆3附录 A船用电缆产品命名和表示方法A.1代号Aolol系列代号船用电力电缆 C船用电线 CB船用控制电缆 CK船用仪表电缆 CHAo1.2导体代号铜 T（省略）A.1.3绝缘代号乙丙橡胶 E无卤乙丙橡胶 E交联聚乙烯 J无卤交联聚乙烯 J无卤交联聚乙烯（仅适用于中压电缆）YJ聚氯乙烯（仅适用于船用电线）V聚烯烃（仅适用于船用电线）PF交联聚烯烃（仅适用于船用电线）PJAo1o4护层代号内套、铠装及外套的代号见表 A.1 规定:表 A.1护层代号Ao1o5特性代号软（电缆或电线）R单独屏蔽 P在火焰条件下燃烧特性的代号见表 A。2 规定:表 Ao2 燃烧特性代号Ao1o6电压等级Ao1.6.1电力电缆和电线船用中压电力电缆（CYJ）3。6/6kV6/10kV8.7/15kV船用电力电缆（C）0.6/lkV船用电线（CB）0.6/lkV绝缘代4A°1°6°2控制电缆船用控制电缆(CK)150/250VAo1o6o3仪表电缆船用仪表电缆(CH)150/250V系列代号图 Ao1电缆的表示方法Ao2.2举例a)乙丙绝缘聚氯乙烯内套镀锌钢丝编织铠装阻燃船用电力电缆，额定电压 0°6/1kV,19 芯，标称截面 1mm2，燃烧特性为 SA 型，表示为:CEV90/SA0.6/1kV19X1IEC60332-3Ab) 乙丙绝缘氯丁内套铜丝编织铠装聚氯乙烯外套船用耐火电力电缆，额定电压 0。6/1kV，三芯,标称截面 35mm2,燃烧特性为 NA 型，表示为：CEF82/NA0。6/1kV3X35IEC60331c) 无卤乙丙绝缘交联聚烯烃内套铜丝编织铠装交联聚烯烃外套低烟无卤船用耐火电力电缆，额定电压 0。6/1kV，两芯，标称截面 10mm2,燃烧特性为 NSC 型，表示为：CEPJ85/NSC0.6/1kV2X10IEC60331d) 无卤交联聚乙烯绝缘热塑性聚烯烃内套铜丝编织铠装热塑性聚烯烃外套低烟无卤阻燃船用电力电缆，额定电压 0。6/1kV,三芯，标称截面 50mm2，燃烧特性为 SC 型，表示为：CJPF86/SC0。6/1kV3X50IEC60332—3Ae) 无卤交联聚乙烯绝缘交联聚烯烃内套镀锌钢丝编织铠装交联聚烯烃外套低烟无卤船用耐火电力电缆，额定电压 0.6/1kV,两芯，标称截面 10mm2,燃烧特性为 NSC 型，表示为：CJPJ95/NS...
