电梯加装钢结构施工方案

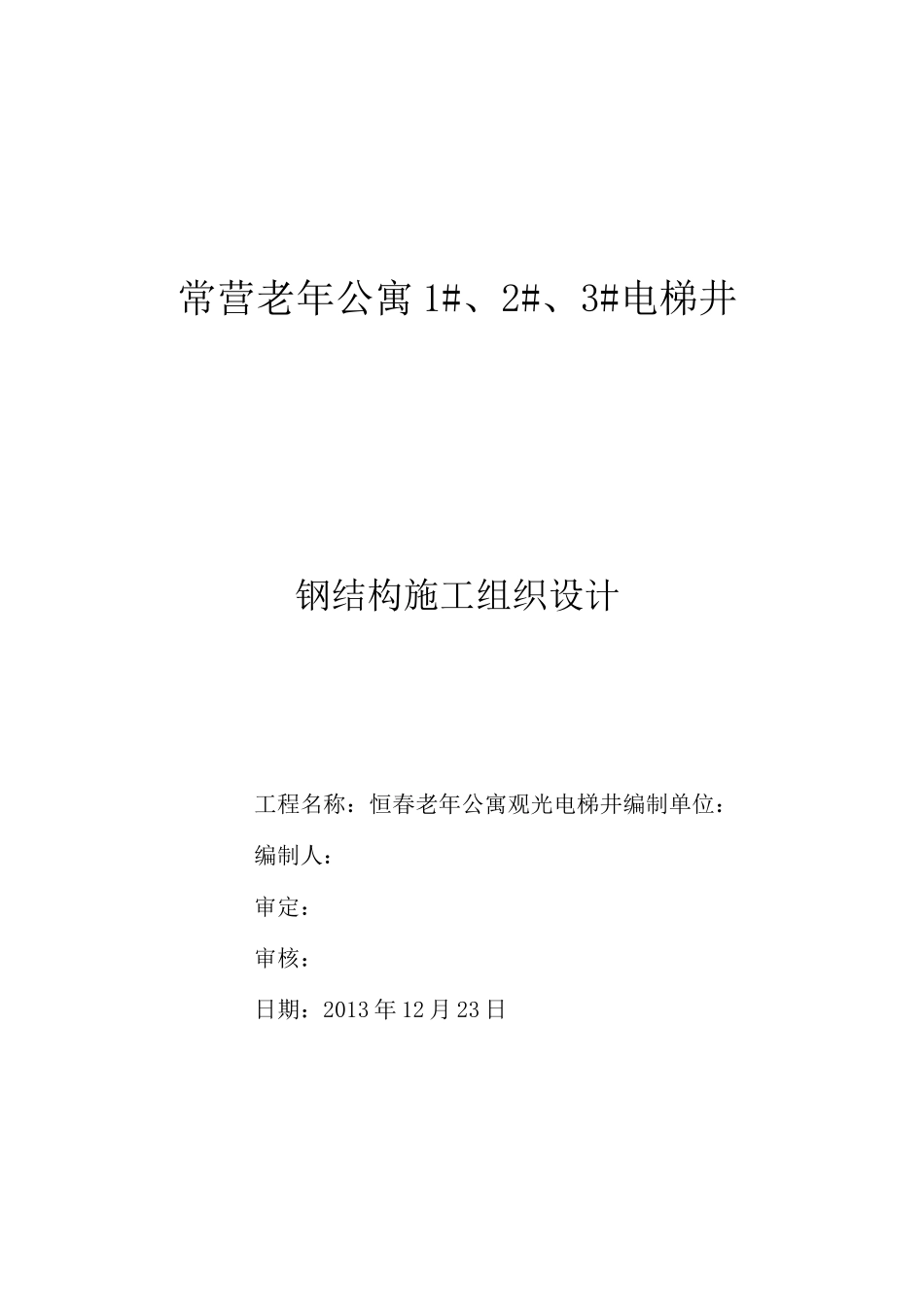

常营老年公寓 1#、2#、3#电梯井钢结构施工组织设计工程名称：恒春老年公寓观光电梯井编制单位：编制人：审定：审核：日期：2013 年 12 月 23 日目录2.工程地点：常营乡民族家园 N 区 15 号楼(现状 96 号楼)加电梯改造工程3．工程简介：本工程为高层钢结构电梯井道，共有三个电梯井道分别是 1#、2#、3#。钢柱、主梁均采用 H 型钢；均采用高强度螺栓连接和焊接相结合；基础为钢筋混凝土基础，与柱连接为地锚螺栓连接。井道长均为 3.0 米，宽均为 2.5 米，高均为 21.25 米，共 10 层。二、施工中执行的技术标准、规程、规范1.设计图纸及设计说明文件2.《钢结构工程施工质量验收规范》(GB50205-2001)3.《建筑钢结构焊接技术规程》(JGJ81-2002)4.《钢结构制作工艺规程》(DBJ08-16-95)5.《结构工程质量检测评定标准》(GB50221-95)6.《钢结构高强度螺栓连接的设计、施工及验收规程》(JGJ82-91)7.《建筑工程施工质量验收统一标准》(GB50300-2001)8.《涂装前钢材表面锈蚀等级和除锈等级》(GB8923)三、施工机具和人员配置1.主要施工机具机具名称型号规格单位数量备注交流电弧焊机台2汽车起重机台1气割设备台1五金工具只22.人员配备序号人员类别最高使用人数备注1技术负责人1工程技术管理2施工员1现场施工管理3安检员1安全与质量检查4电焊工2焊接、气割5安装工4钢结构制作安装6电工1电气7钳工1安装8劳力工2四、施工工序1.施工准备（1）生活设施施工（2）施工机具布置（3）材料进场存放、验收（4）技术准备2. 钢结构制作组装、检验（1）钢材放样,下料,开孔（2）切割、矫正成型（3）钢结构构件组装、校正、检验（4）各构件第一遍防腐涂刷3. 钢结构焊接、检验4. 钢结构安装、检验（1）基础检查（2）吊装前准备（3）钢柱吊装校正（4）钢梁吊装校正（5）其他钢构件安装校正、检验5．螺栓连接、检验（1）普通螺栓连接（2）高强度螺栓连接、检验6．钢结构防腐涂料涂装、检验（1）钢构件表面除锈（2）钢结构防腐涂料涂装、检验7.扫尾与验收（1）工程扫尾（2）交接验收五、施工方案1．流程图2．施工准备（1）技术准备•审查设计文件是否齐全合理，符合国家标准。设计文件包括设计图，施工图，图纸说明和设计变更通知单等。是否经过设计，校对，审核人员签字，设计院盖章，建设部门存档，监理单位核对，并由施工单位和建设单位会审签字。•根据工厂、工地现场的实际起重能力和运输条件，核对施工图中钢结构的分段是否满足要求；工厂和工地的工...
