清管试压吹扫干燥施工方案

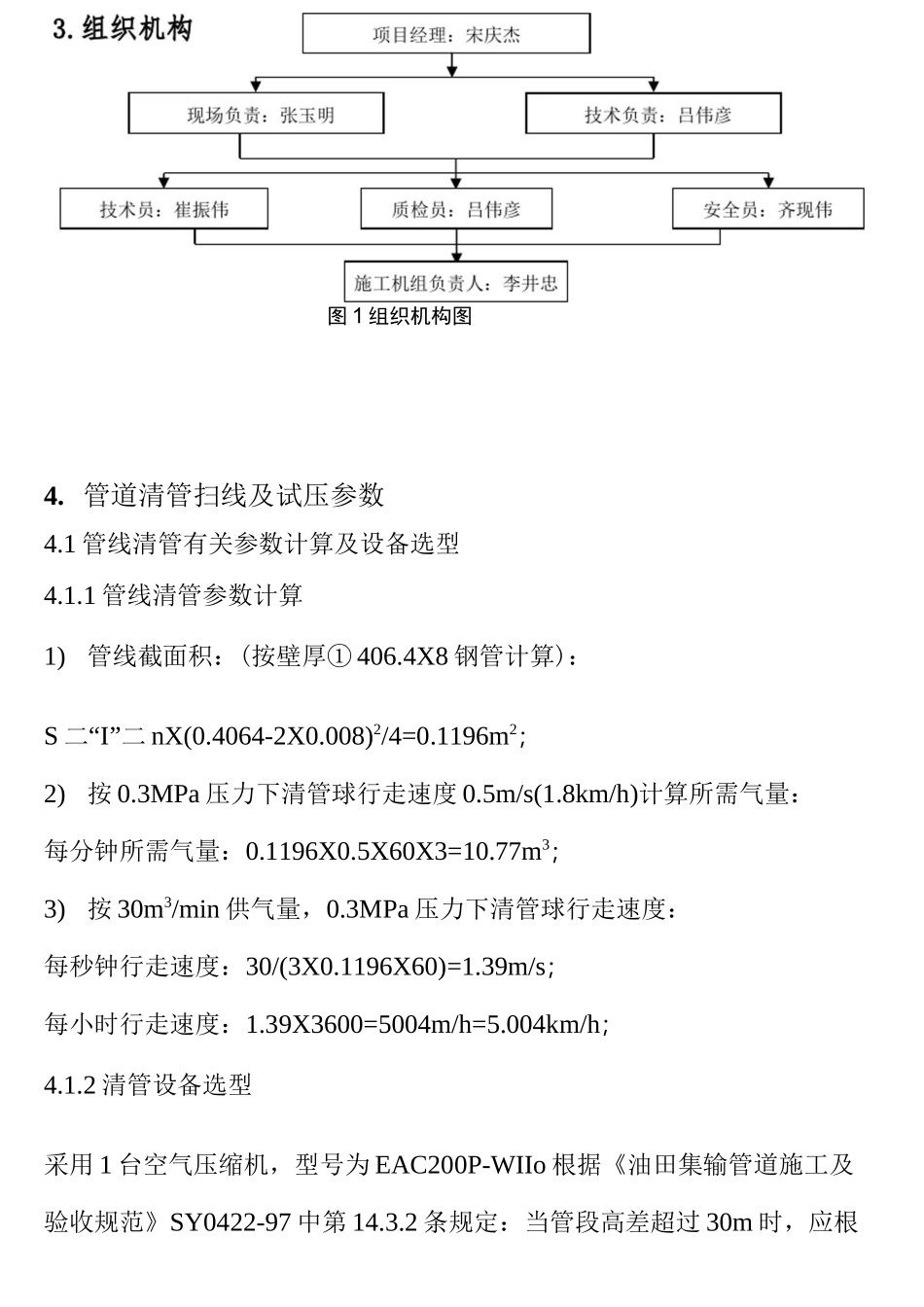

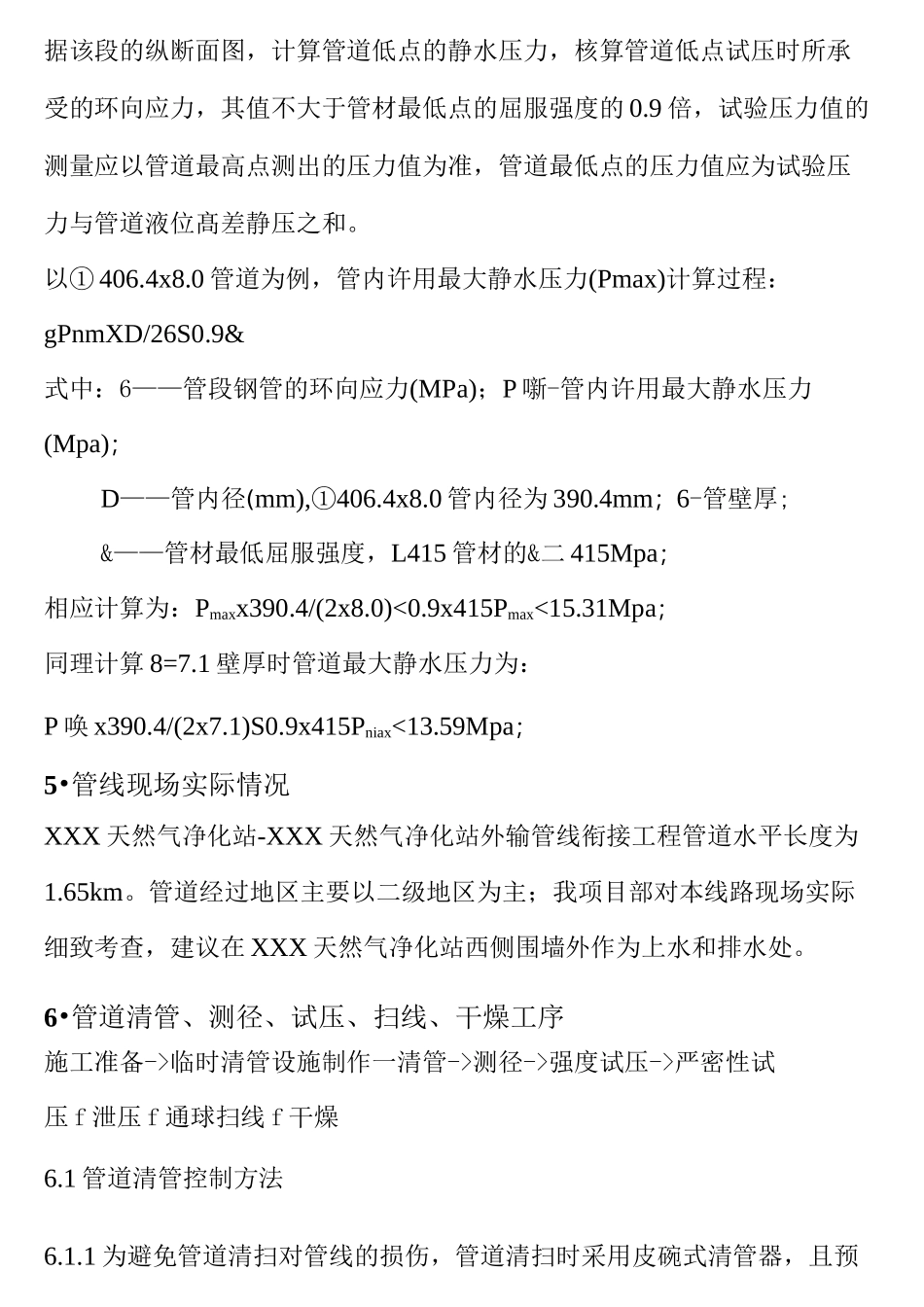

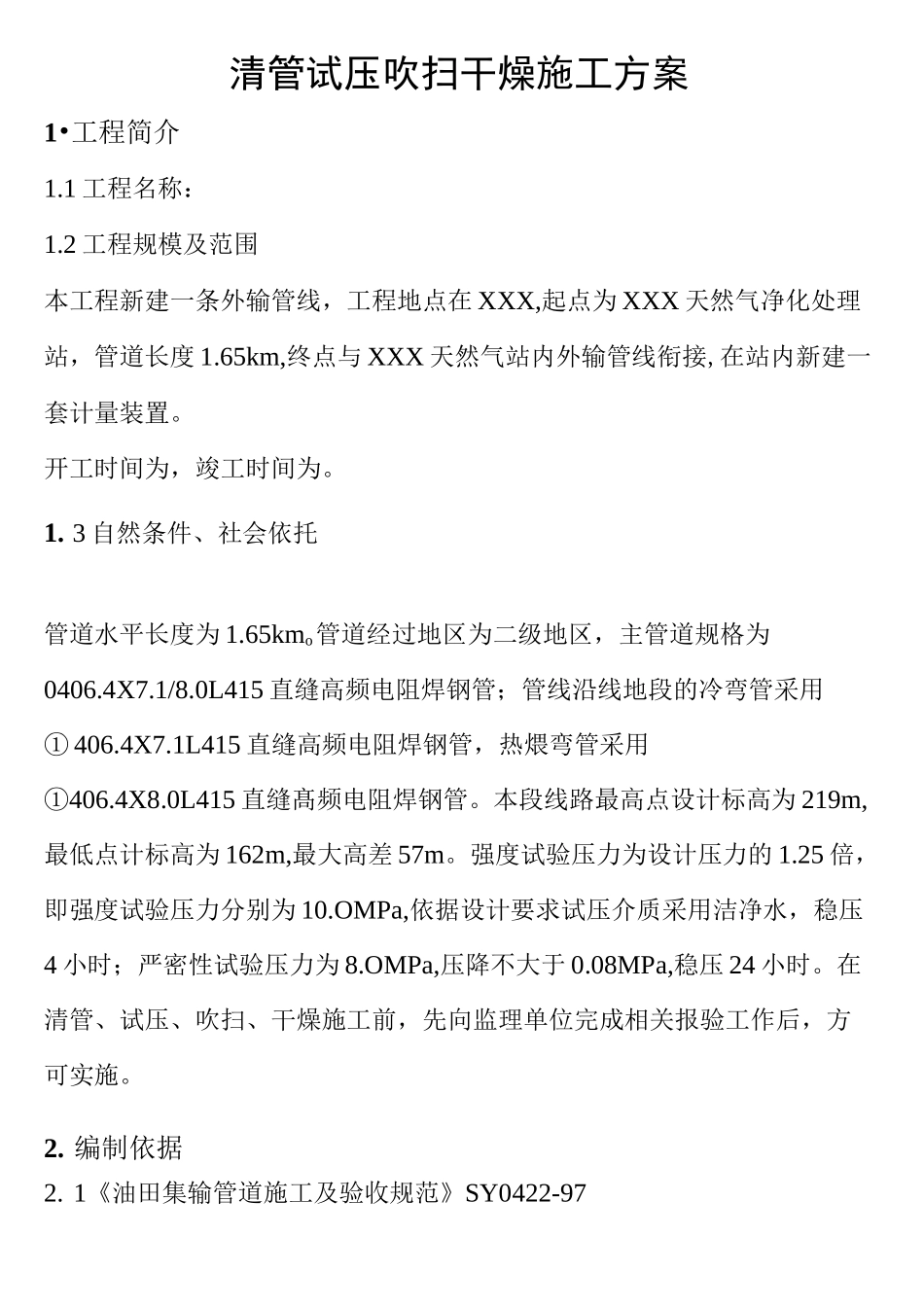

清管试压吹扫干燥施工方案1•工程简介1.1 工程名称：1.2 工程规模及范围本工程新建一条外输管线，工程地点在 XXX,起点为 XXX 天然气净化处理站，管道长度 1.65km,终点与 XXX 天然气站内外输管线衔接,在站内新建一套计量装置。开工时间为，竣工时间为。1. 3 自然条件、社会依托管道水平长度为 1.65kmo管道经过地区为二级地区，主管道规格为0406.4X7.1/8.0L415 直缝高频电阻焊钢管；管线沿线地段的冷弯管采用① 406.4X7.1L415 直缝高频电阻焊钢管，热煨弯管采用①406.4X8.0L415 直缝髙频电阻焊钢管。本段线路最高点设计标高为 219m,最低点计标高为 162m,最大高差 57m。强度试验压力为设计压力的 1.25 倍，即强度试验压力分别为 10.OMPa,依据设计要求试压介质采用洁净水，稳压4 小时；严密性试验压力为 8.OMPa,压降不大于 0.08MPa,稳压 24 小时。在清管、试压、吹扫、干燥施工前，先向监理单位完成相关报验工作后，方可实施。2. 编制依据2. 1《油田集输管道施工及验收规范》SY0422-97图 1 组织机构图4. 管道清管扫线及试压参数4.1 管线清管有关参数计算及设备选型4.1.1 管线清管参数计算1)管线截面积：(按壁厚① 406.4X8 钢管计算)：S 二“I”二 nX(0.4064-2X0.008)2/4=0.1196m2；2)按 0.3MPa 压力下清管球行走速度 0.5m/s(1.8km/h)计算所需气量：每分钟所需气量：0.1196X0.5X60X3=10.77m3；3)按 30m3/min 供气量，0.3MPa 压力下清管球行走速度：每秒钟行走速度：30/(3X0.1196X60)=1.39m/s；每小时行走速度：1.39X3600=5004m/h=5.004km/h；4.1.2 清管设备选型采用 1 台空气压缩机，型号为 EAC200P-WIIo 根据《油田集输管道施工及验收规范》SY0422-97 中第 14.3.2 条规定：当管段高差超过 30m 时，应根据该段的纵断面图，计算管道低点的静水压力，核算管道低点试压时所承受的环向应力，其值不大于管材最低点的屈服强度的 0.9 倍，试验压力值的测量应以管道最高点测出的压力值为准，管道最低点的压力值应为试验压力与管道液位髙差静压之和。以① 406.4x8.0 管道为例，管内许用最大静水压力(Pmax)计算过程：gPnmXD/26S0.9&式中：6——管段钢管的环向应力(MPa)；P 噺-管内许用最大静水压力(Mpa)；D——管内径(mm),①406.4x8.0 管内径为 390.4mm；6-管壁厚;&——管材最低屈服强度，L415 管材的&二 415Mpa；相应计算为：Pmaxx390.4/(2x8.0)<0.9x415Pmax<15.31Mpa；同理计算 8=7.1 壁厚时管...
