喷油器故障深度诊断与修复全攻略

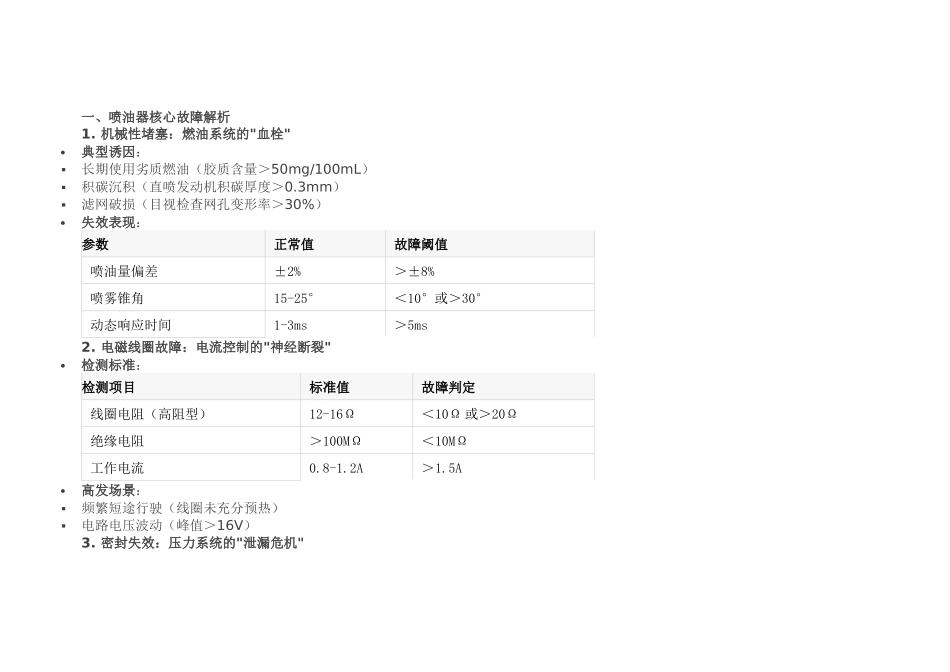

喷油器故障深度诊断与修复全攻略_第1页
1/7

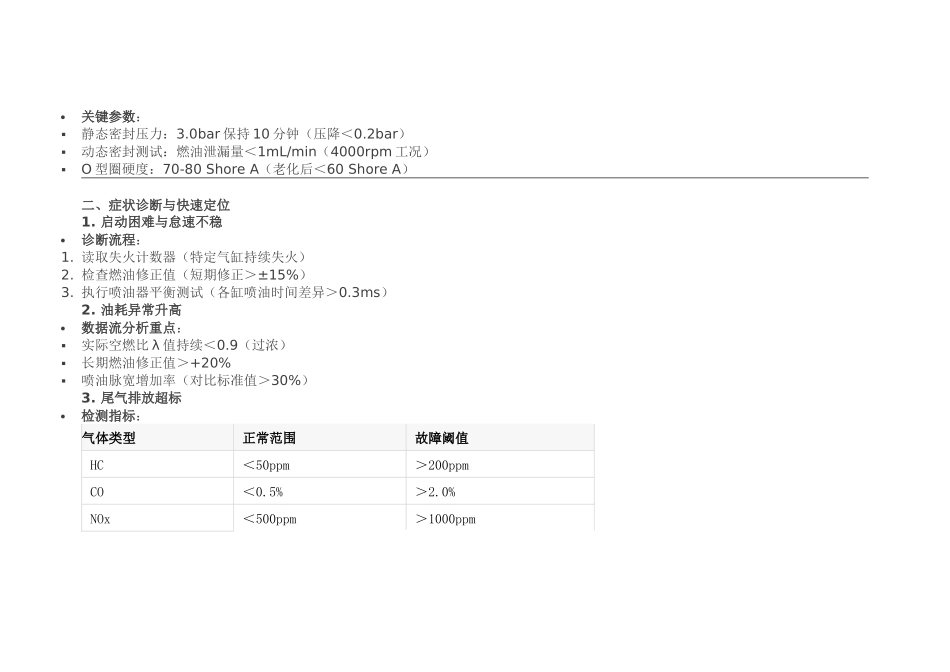

喷油器故障深度诊断与修复全攻略_第2页
2/7
一、喷油器核心故障解析1. 机械性堵塞:燃油系统的"血栓"典型诱因:长期使用劣质燃油(胶质含量>50mg/100mL)积碳沉积(直喷发动机积碳厚度>0.3mm)滤网破损(目视检查网孔变形率>30%)失效表现:参数正常值故障阈值喷油量偏差±2%>±8%喷雾锥角15-25°<10°或>30°动态响应时间1-3ms>5ms2. 电磁线圈故障:电流控制的"神经断裂"检测标准:检测项目标准值故障判定线圈电阻(高阻型)12-16Ω<10Ω 或>20Ω绝缘电阻>100MΩ<10MΩ工作电流0.8-1.2A>1.5A高发场景:频繁短途行驶(线圈未充分预热)电路电压波动(峰值>16V)3. 密封失效:压力系统的"泄漏危机"关键参数:静态密封压力:3.0bar 保持 10 分钟(压降<0.2bar)动态密封测试:燃油泄漏量<1mL/min(4000rpm 工况)O 型圈硬度:70-80 Shore A(老化后<60 Shore A)二、症状诊断与快速定位1. 启动困难与怠速不稳诊断流程:1. 读取失火计数器(特定气缸持续失火)2. 检查燃油修正值(短期修正>±15%)3. 执行喷油器平衡测试(各缸喷油时间差异>0.3ms)2. 油耗异常升高数据流分析重点:实际空燃比 λ 值持续<0.9(过浓)长期燃油修正值>+20%喷油脉宽增加率(对比标准值>30%)3. 尾气排放超标检测指标:气体类型正常范围故障阈值HC<50ppm>200ppmCO<0.5%>2.0%NOx<500ppm>1000ppm三、系统化修复方案▌ 第一阶段:基础处理1. 超声波清洗(适用于轻度堵塞)工艺参数:项目标准值清洗液温度40-50℃超声波频率40kHz清洗时间15 分钟/次×3 次效果验证:喷油量恢复至标称值±3%喷雾形态呈标准锥形(高速摄影检测)2. 电磁线圈检修修复步骤:1. 使用 LCR 表测量线圈 Q 值(正常>50)2. 检测驱动晶体管(IGBT 耐压>60V)3. 更换高温导线(耐温>150℃硅胶线)▌ 第二阶段:专业维修1. 喷油器测试台检测关键测试项:测试模式标准参数动态流量测试误差<±3%回油量检测<10mL/min(3.0bar 压力)响应时间测试开启/关闭时间均<1ms2. 密封系统翻新操作规范:使用专用密封膏(Permatex 80061)安装扭矩控制(3-5N·m,分三次拧紧)压力测试(先氮气检漏再燃油试压)▌ 第三阶段:深度保养1. 燃油系统升级改进方案:加装 10μm 精滤器(过滤效率>98%)升级高压油泵(压力波动<±5bar)使用 PNH16 级燃油添加剂(每 5000km)2. 控制逻辑优化软件调校重点:预...
