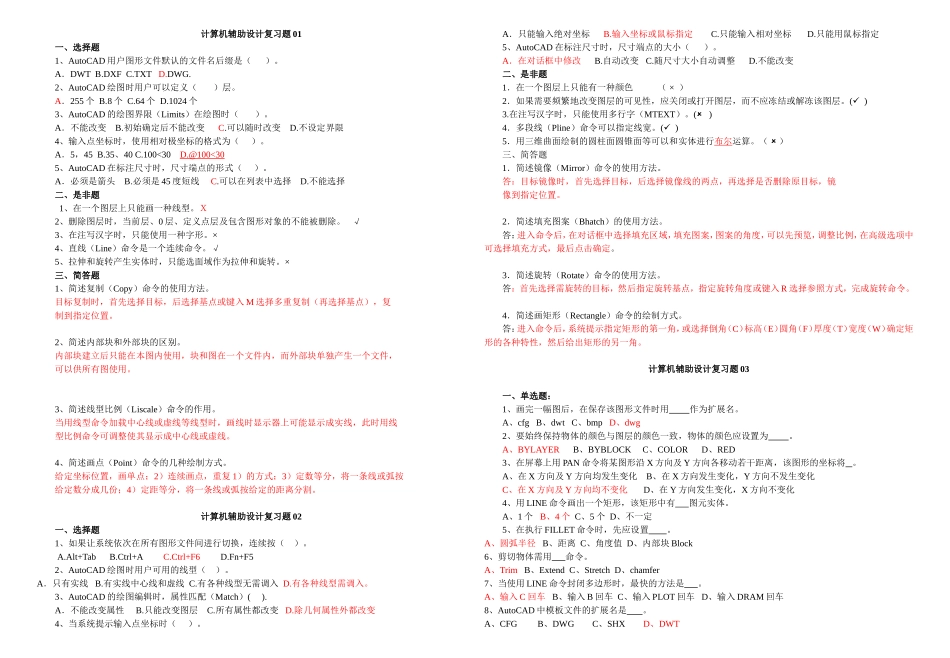

计算机辅助设计复习题01一、选择题1、AutoCAD用户图形文件默认的文件名后缀是（）。A．DWTB.DXFC.TXTD.DWG.2、AutoCAD绘图时用户可以定义（）层。A．255个B.8个C.64个D.1024个3、AutoCAD的绘图界限（Limits）在绘图时（）。A．不能改变B.初始确定后不能改变C.可以随时改变D.不设定界限4、输入点坐标时，使用相对极坐标的格式为（）。A．5，45B.35、40C.100<30D.@100<305、AutoCAD在标注尺寸时，尺寸端点的形式（）。A．必须是箭头B.必须是45度短线C.可以在列表中选择D.不能选择二、是非题1、在一个图层上只能画一种线型。Ｘ2、删除图层时，当前层、0层、定义点层及包含图形对象的不能被删除。√3、在注写汉字时，只能使用一种字形。×4、直线（Line）命令是一个连续命令。√5、拉伸和旋转产生实体时，只能选面域作为拉伸和旋转。×三、简答题1、简述复制（Copy）命令的使用方法。目标复制时，首先选择目标，后选择基点或键入M选择多重复制（再选择基点），复制到指定位置。2、简述内部块和外部块的区别。内部块建立后只能在本图内使用，块和图在一个文件内，而外部块单独产生一个文件，可以供所有图使用。3、简述线型比例（Liscale）命令的作用。当用线型命令加载中心线或虚线等线型时，画线时显示器上可能显示成实线，此时用线型比例命令可调整使其显示成中心线或虚线。4、简述画点（Point）命令的几种绘制方式。给定坐标位置，画单点；2）连续画点，重复1）的方式；3）定数等分，将一条线或弧按给定数分成几份；4）定距等分，将一条线或弧按给定的距离分割。计算机辅助设计复习题02一、选择题1、如果让系统依次在所有图形文件间进行切换，连续按（）。A.Alt+TabB.Ctrl+AC.Ctrl+F6D.Fn+F52、AutoCAD绘图时用户可用的线型（）。A．只有实线B.有实线中心线和虚线C.有各种线型无需调入D.有各种线型需调入。3、AutoCAD的绘图编辑时，属性匹配（Match）().A．不能改变属性B.只能改变图层C.所有属性都改变D.除几何属性外都改变4、当系统提示输入点坐标时（）。A．只能输入绝对坐标B.输入坐标或鼠标指定C.只能输入相对坐标D.只能用鼠标指定5、AutoCAD在标注尺寸时，尺寸端点的大小（）。A．在对话框中修改B.自动改变C.随尺寸大小自动调整D.不能改变二、是非题1．在一个图层上只能有一种颜色（×）2．如果需要频繁地改变图层的可见性，应关闭或打开图层，而不应冻结或解冻该图层。()3.在注写汉字时，只能使用多行字（MTEXT）。()4．多段线（Pline）命令可以指定线宽。()5．用三维曲面绘制的圆柱面圆锥面等可以和实体进行布尔运算。（）三、简答题1．简述镜像（Mirror）命令的使用方法。答：目标镜像时，首先选择目标，后选择镜像线的两点，再选择是否删除原目标，镜像到指定位置。2．简述填充图案（Bhatch）的使用方法。答：进入命令后，在对话框中选择填充区域，填充图案，图案的角度，可以先预览，调整比例，在高级选项中可选择填充方式，最后点击确定。3．简述旋转（Rotate）命令的使用方法。答：首先选择需旋转的目标，然后指定旋转基点，指定旋转角度或键入R选择参照方式，完成旋转命令。4．简述画矩形（Rectangle）命令的绘制方式。答：进入命令后，系统提示指定矩形的第一角，或选择倒角（C）标高（E）圆角（F）厚度（T）宽度（W）确定矩形的各种特性，然后给出矩形的另一角。计算机辅助设计复习题03一、单选题：1、画完一幅图后，在保存该图形文件时用作为扩展名。A、cfgB、dwtC、bmpD、dwg2、要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为。A、BYLAYERB、BYBLOCKC、COLORD、RED3、在屏幕上用PAN命令将某图形沿X方向及Y方向各移动若干距离，该图形的坐标将。A、在X方向及Y方向均发生变化B、在X方向发生变化，Y方向不发生变化C、在X方向及Y方向均不变化D、在Y方向发生变化，X方向不变化4、用LINE命令画出一个矩形，该矩形中有图元实体。A、1个B、4个C、5个D、不一定5、在执行FILLET命令时，先应设置。A、圆弧半径B、距离C、角度值D、内部块Block6、剪切物体需用命令。A、TrimB、ExtendC、StretchD、chamfer7、当使用LINE命令封闭多边形时，最快的方法是。A、...
