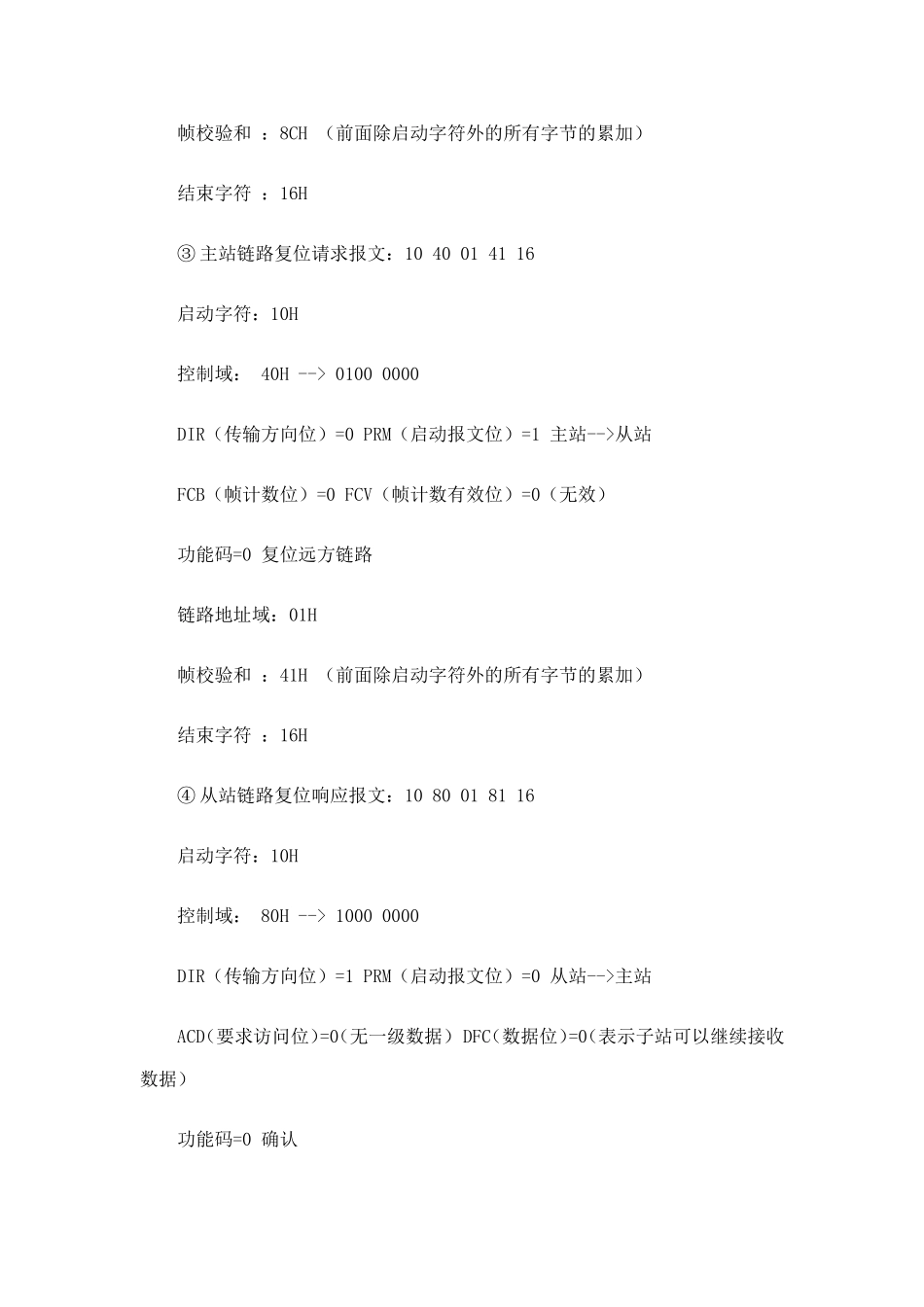

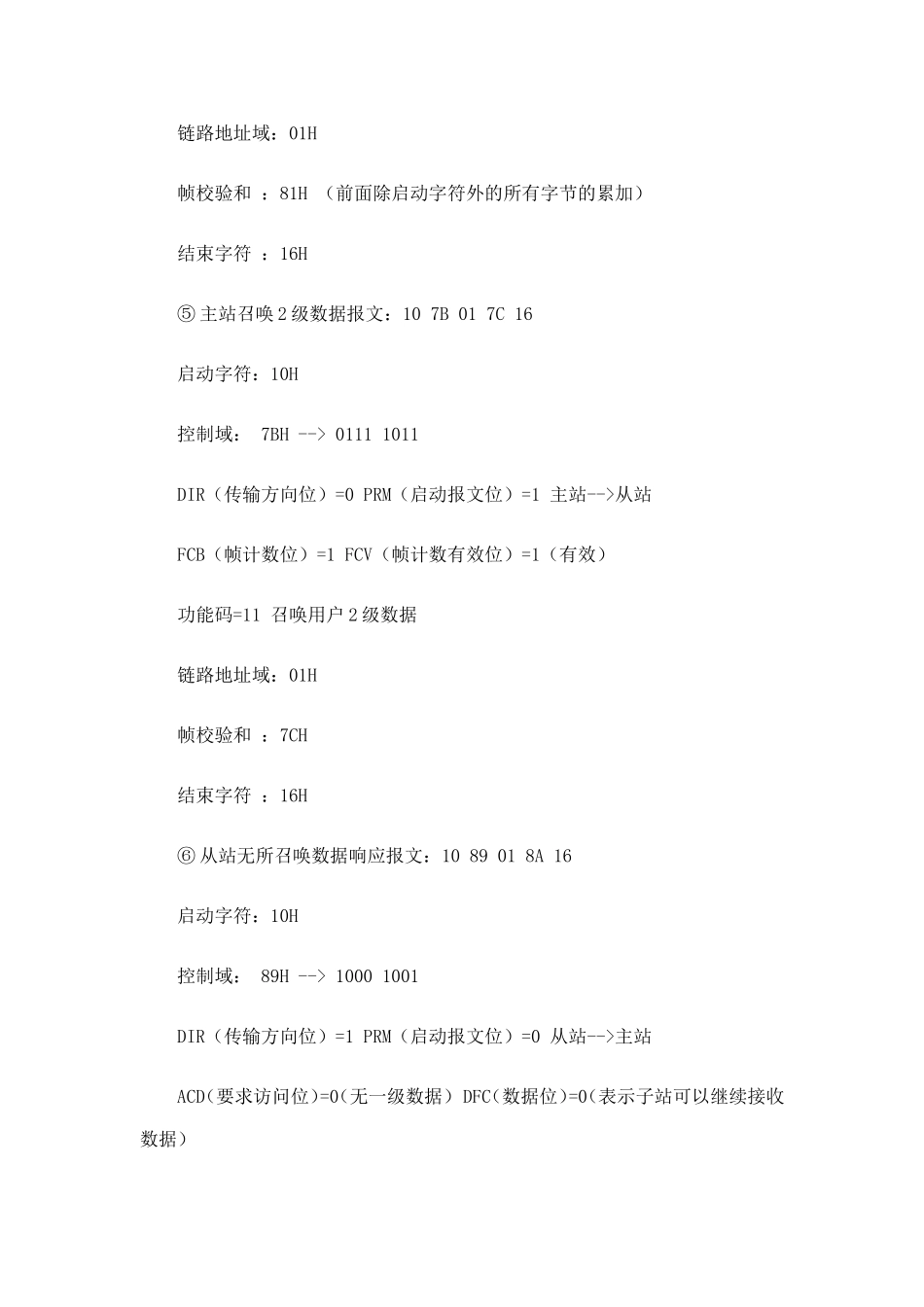

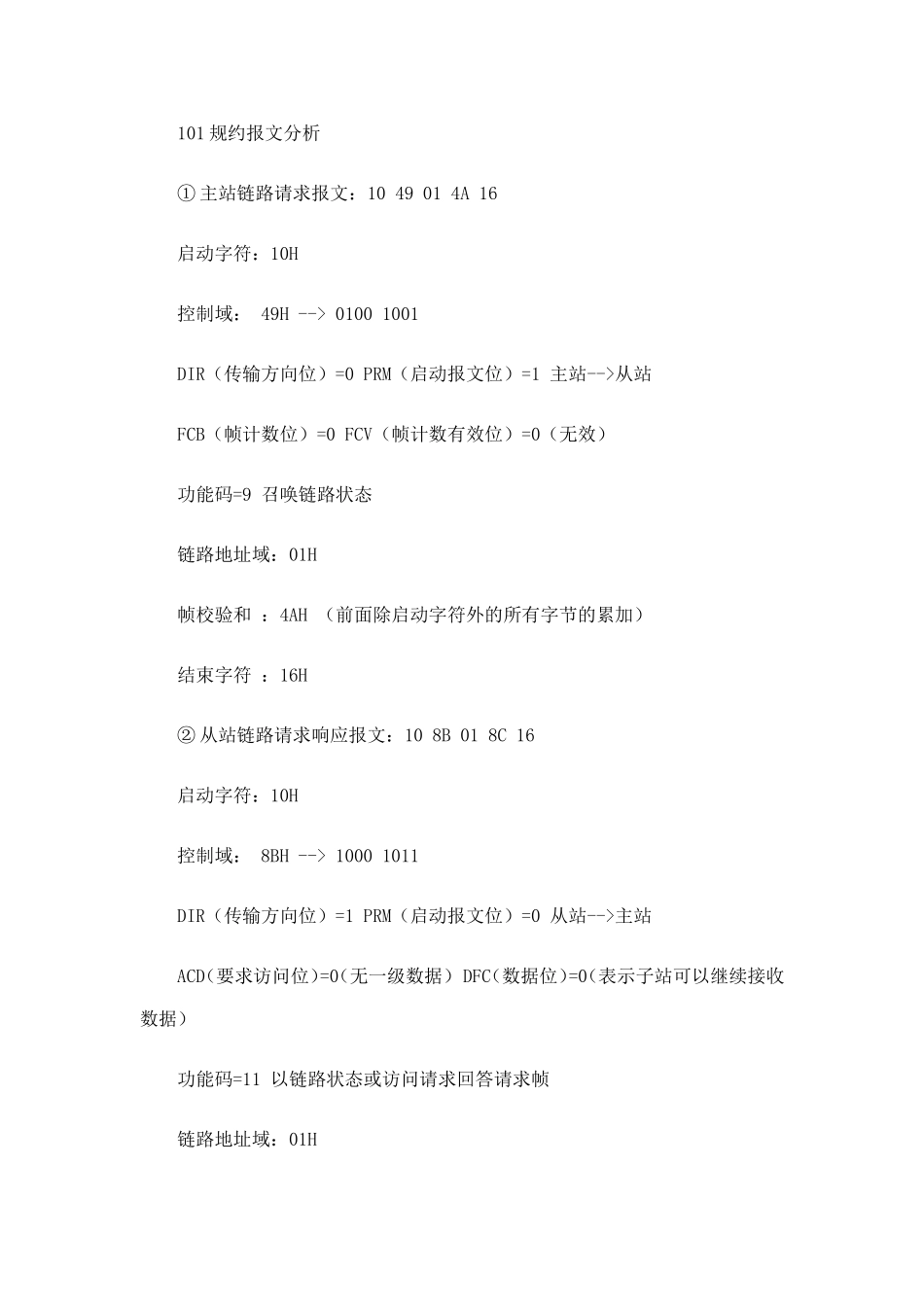

101规约报文分析①主站链路请求报文：1049014A16启动字符：10H控制域：49H-->01001001DIR（传输方向位）=0PRM（启动报文位）=1主站-->从站FCB（帧计数位）=0FCV（帧计数有效位）=0（无效）功能码=9召唤链路状态链路地址域：01H帧校验和：4AH（前面除启动字符外的所有字节的累加）结束字符：16H②从站链路请求响应报文：108B018C16启动字符：10H控制域：8BH-->10001011DIR（传输方向位）=1PRM（启动报文位）=0从站-->主站ACD（要求访问位）=0（无一级数据）DFC（数据位）=0（表示子站可以继续接收数据）功能码=11以链路状态或访问请求回答请求帧链路地址域：01H帧校验和：8CH（前面除启动字符外的所有字节的累加）结束字符：16H③主站链路复位请求报文：1040014116启动字符：10H控制域：40H-->01000000DIR（传输方向位）=0PRM（启动报文位）=1主站-->从站FCB（帧计数位）=0FCV（帧计数有效位）=0（无效）功能码=0复位远方链路链路地址域：01H帧校验和：41H（前面除启动字符外的所有字节的累加）结束字符：16H④从站链路复位响应报文：1080018116启动字符：10H控制域：80H-->10000000DIR（传输方向位）=1PRM（启动报文位）=0从站-->主站ACD（要求访问位）=0（无一级数据）DFC（数据位）=0（表示子站可以继续接收数据）功能码=0确认链路地址域：01H帧校验和：81H（前面除启动字符外的所有字节的累加）结束字符：16H⑤主站召唤2级数据报文：107B017C16启动字符：10H控制域：7BH-->01111011DIR（传输方向位）=0PRM（启动报文位）=1主站-->从站FCB（帧计数位）=1FCV（帧计数有效位）=1（有效）功能码=11召唤用户2级数据链路地址域：01H帧校验和：7CH结束字符：16H⑥从站无所召唤数据响应报文：1089018A16启动字符：10H控制域：89H-->10001001DIR（传输方向位）=1PRM（启动报文位）=0从站-->主站ACD（要求访问位）=0（无一级数据）DFC（数据位）=0（表示子站可以继续接收数据）功能码=9无所召唤的数据链路地址域：01H帧校验和：8AH结束字符：16H⑦主站总召报文：68090968730164010601000014F416启动字符：68HASDU长度：09H（9个字节，即730164010601000014）重复长度：09H启动字符：68H控制域：73H-->01110011DIR（传输方向位）=0PRM（启动报文位）=1主站-->从站FCB（帧计数位）=1FCV（帧计数有效位）=1（有效）功能码=3传送数据链路地址域：01H数据类型标识：64H（CON<100>:=总召唤命令）可变结构限定词：01H（SQ=0，number=1）传送原因：06H（Cause=6，激活）应用服务数据单元地址：01H信息体地址：00H00H信息体数据（元素）：14H（召唤限定词QOI=20，站召唤全局）帧校验和：F4H结束字符：16H⑧从站总召响应报文：68090968A801640107010000142A16启动字符：68H（可变帧）ASDU长度：09H（9个字节，即A80164010701000014）重复长度：09H启动字符：68H控制域：A8H-->10101000DIR（传输方向位）=1PRM（启动报文位）=0从站-->主站ACD（要求访问位）=1（有一级数据）DFC（数据位）=0（表示子站可以继续接收数据）功能码=8以数据响应请求帧链路地址域：01H类型标识：64H（CON<100>:=总召唤命令）可变结构限定词：01H（SQ=0，number=1）传送原因：07H（Cause=7，激活确认）应用服务数据单元地址：01H信息体地址：00H00H信息体数据（元素）：14H（召唤限定词QOI=20，站召唤全局）帧校验和：2AH结束字符：16H⑨主站召唤1级数据报文：105A015B16启动字符：10H（固定帧）控制域：5AH-->01011010DIR（传输方向位）=0PRM（启动报文位）=1主站-->从站FCB（帧计数位）=0FCV（帧计数有效位）=1（有效）功能码=10召唤用户1级数据链路地址域：01H帧校验和：5BH结束字符：16H⑩从站返回1级数据报文：68A0A068A80101821401010001015516启动字符：68HASDU长度：A0H（10个字节，即A8010182140101000101）重复长度：A0H启动字符：68H控制域：A8H-->10101000DIR（传输方向位）=1PRM（启动报文位）=0从站-->主站ACD（要求访问位）=1（有一级数据）DFC（数据位）=0（表示子站可以继续接收数据）功能码=8以数据响应请求帧链路地址域：01H类型标识：01H（CON<1>:=单点信息）可变结构限定词：82H（SQ=1，number=2，表示...
