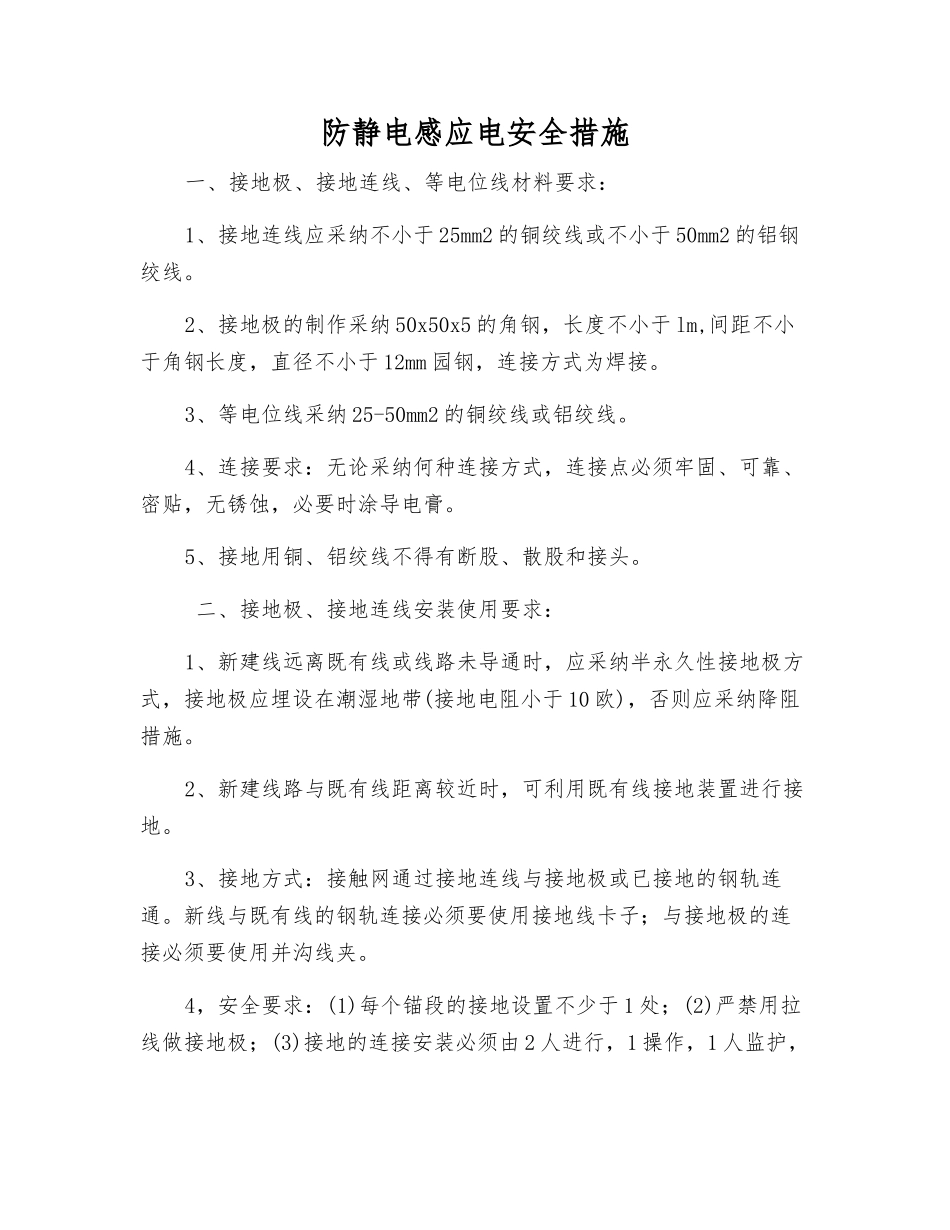

防静电感应电安全措施一、接地极、接地连线、等电位线材料要求：1、接地连线应采纳不小于 25mm2 的铜绞线或不小于 50mm2 的铝钢绞线。2、接地极的制作采纳 50x50x5 的角钢，长度不小于 lm,间距不小于角钢长度，直径不小于 12mm 园钢，连接方式为焊接。3、等电位线采纳 25-50mm2 的铜绞线或铝绞线。4、连接要求：无论采纳何种连接方式，连接点必须牢固、可靠、密贴，无锈蚀，必要时涂导电膏。5、接地用铜、铝绞线不得有断股、散股和接头。 二、接地极、接地连线安装使用要求：1、新建线远离既有线或线路未导通时，应采纳半永久性接地极方式，接地极应埋设在潮湿地带(接地电阻小于 10 欧)，否则应采纳降阻措施。2、新建线路与既有线距离较近时，可利用既有线接地装置进行接地。3、接地方式：接触网通过接地连线与接地极或已接地的钢轨连通。新线与既有线的钢轨连接必须要使用接地线卡子；与接地极的连接必须要使用并沟线夹。4，安全要求：(1)每个锚段的接地设置不少于 1 处；(2)严禁用拉线做接地极；(3)接地的连接安装必须由 2 人进行，1 操作，1 人监护，配备绝缘手套／绝缘靴；(4)接地地点距作业点不得超过 300m；(5)所有接地线材一律不得侵入行车限界。5、车站改造作业：除正常的停电作业程序外，应用临时接地线把接触网与单根钢轨连接(咽喉区以内，可任选一股道同侧钢轨连接多处临时接地线：咽喉区及以外区段，应接在信号机扼流变中性点上)。 三、特别作业要求：1、腕臂安装后与既有线安全距离在 700mm 以下时，应把腕臂与既有网等电位处理。2、软横跨安装后，上，下部固定绳与既有网纵向线索小于 500mm时，应加等位线并预留纵向位移长度，有道岔节点时，应检查道岔电连接是否完好，否则应补装电连接。3、新线区间架设：对新线钢轨实行防感应电安全措施后，起锚时，锚柱补偿、拉线、新线钢轨用地线连通；架设中，先将腕臂与作业车等电位后，作业人员方可触摸腕臂(勾腕臂装置用细铜线与作业平台相连)，下锚时先实行与起锚处相同的接地措施后，再进行下锚安装。4、新旧接触网等电位的处理：新旧承力索间、过渡线与既有网间在作业完毕前，必须安装电连接(采纳 TJ 一 95 铜绞线)，且与承导线均相连。在绝缘锚段关节处，应检查既有电连接的导电性能、开关闭合是否良好；在非绝缘锚段关节处的改造中，必须安装正式的电连接。在绝缘锚段关节处，当开关处于常闭状态时，在改造中应加临时等电位线帮助开关引线导流，改造完毕...
