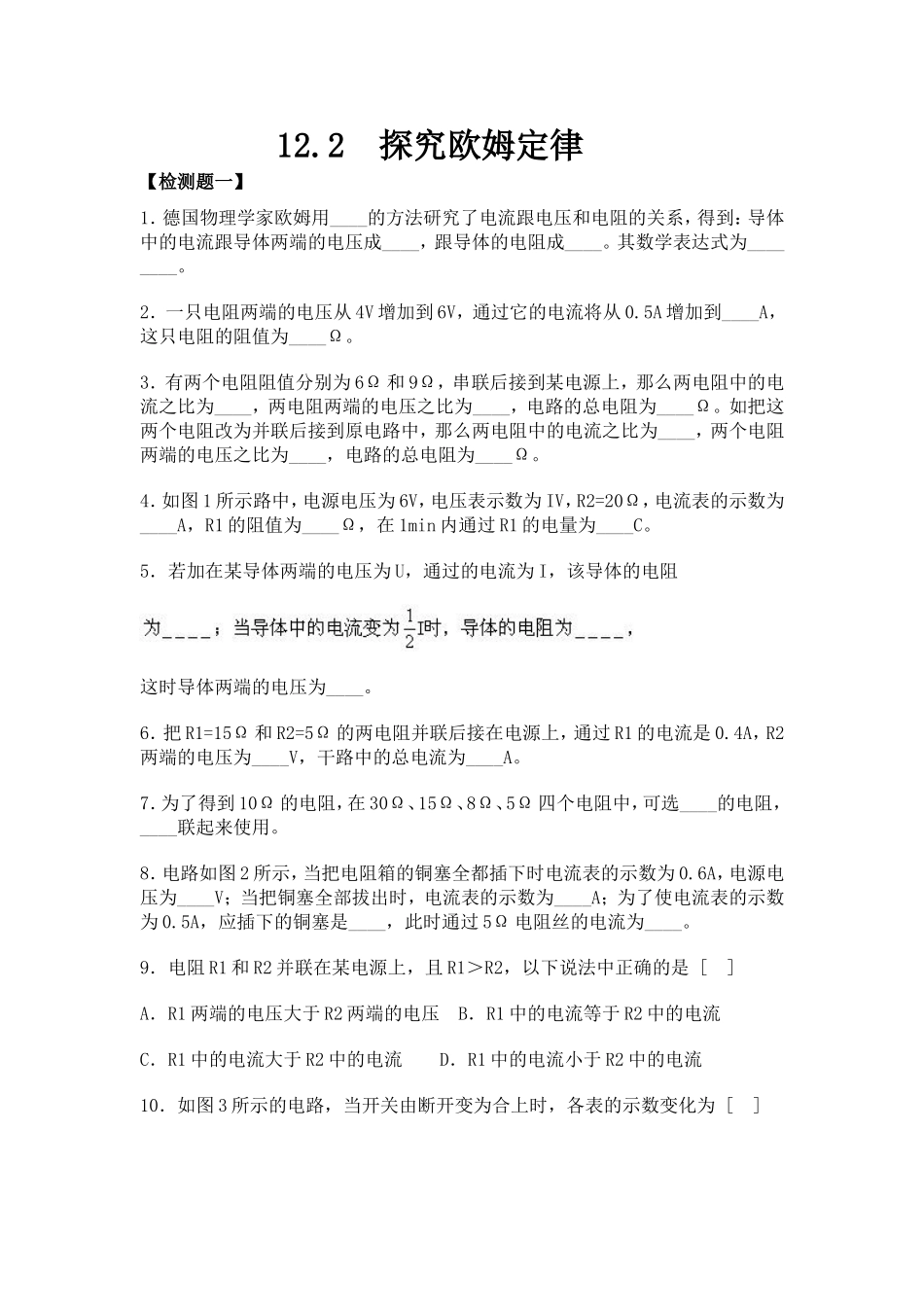

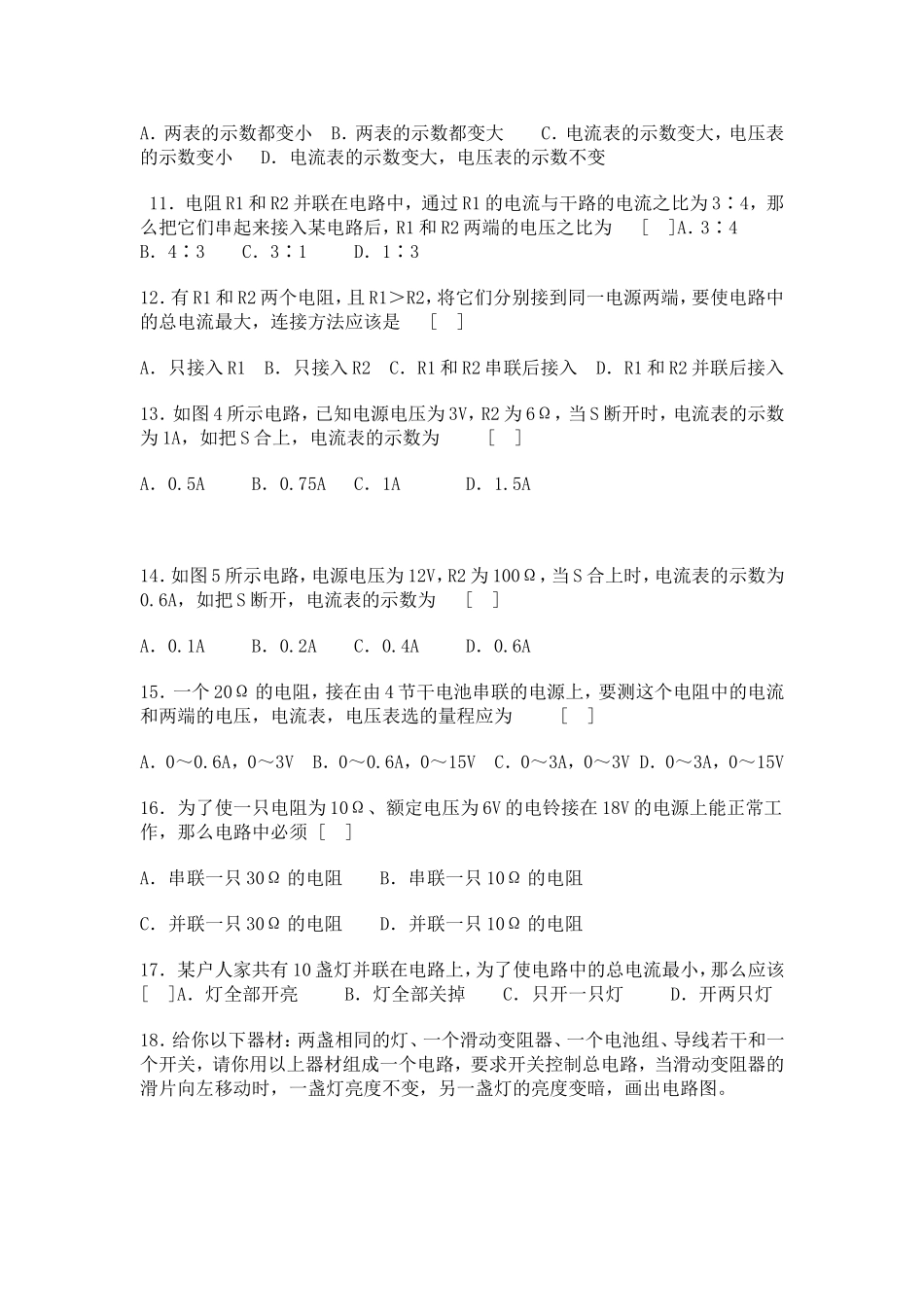

12.2探究欧姆定律【检测题一】1．德国物理学家欧姆用____的方法研究了电流跟电压和电阻的关系，得到：导体中的电流跟导体两端的电压成____，跟导体的电阻成____。其数学表达式为________。2．一只电阻两端的电压从4V增加到6V，通过它的电流将从0.5A增加到____A，这只电阻的阻值为____Ω。3．有两个电阻阻值分别为6Ω和9Ω，串联后接到某电源上，那么两电阻中的电流之比为____，两电阻两端的电压之比为____，电路的总电阻为____Ω。如把这两个电阻改为并联后接到原电路中，那么两电阻中的电流之比为____，两个电阻两端的电压之比为____，电路的总电阻为____Ω。4．如图1所示路中，电源电压为6V，电压表示数为IV，R2=20Ω，电流表的示数为____A，R1的阻值为____Ω，在1min内通过R1的电量为____C。5．若加在某导体两端的电压为U，通过的电流为I，该导体的电阻这时导体两端的电压为____。6．把R1=15Ω和R2=5Ω的两电阻并联后接在电源上，通过R1的电流是0.4A，R2两端的电压为____V，干路中的总电流为____A。7．为了得到10Ω的电阻，在30Ω、15Ω、8Ω、5Ω四个电阻中，可选____的电阻，____联起来使用。8．电路如图2所示，当把电阻箱的铜塞全都插下时电流表的示数为0.6A，电源电压为____V；当把铜塞全部拔出时，电流表的示数为____A；为了使电流表的示数为0.5A，应插下的铜塞是____，此时通过5Ω电阻丝的电流为____。9．电阻R1和R2并联在某电源上，且R1＞R2，以下说法中正确的是[]A．R1两端的电压大于R2两端的电压B．R1中的电流等于R2中的电流C．R1中的电流大于R2中的电流D．R1中的电流小于R2中的电流10．如图3所示的电路，当开关由断开变为合上时，各表的示数变化为[]A．两表的示数都变小B．两表的示数都变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变大，电压表的示数不变11．电阻R1和R2并联在电路中，通过R1的电流与干路的电流之比为3∶4，那么把它们串起来接入某电路后，R1和R2两端的电压之比为[]A．3∶4B．4∶3C．3∶1D．1∶312．有R1和R2两个电阻，且R1＞R2，将它们分别接到同一电源两端，要使电路中的总电流最大，连接方法应该是[]A．只接入R1B．只接入R2C．R1和R2串联后接入D．R1和R2并联后接入13．如图4所示电路，已知电源电压为3V，R2为6Ω，当S断开时，电流表的示数为1A，如把S合上，电流表的示数为[]A．0.5AB．0.75AC．1AD．1.5A14．如图5所示电路，电源电压为12V，R2为100Ω，当S合上时，电流表的示数为0.6A，如把S断开，电流表的示数为[]A．0.1AB．0.2AC．0.4AD．0.6A15．一个20Ω的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为[]A．0～0.6A，0～3VB．0～0.6A，0～15VC．0～3A，0～3VD．0～3A，0～15V16．为了使一只电阻为10Ω、额定电压为6V的电铃接在18V的电源上能正常工作，那么电路中必须[]A．串联一只30Ω的电阻B．串联一只10Ω的电阻C．并联一只30Ω的电阻D．并联一只10Ω的电阻17．某户人家共有10盏灯并联在电路上，为了使电路中的总电流最小，那么应该[]A．灯全部开亮B．灯全部关掉C．只开一只灯D．开两只灯18．给你以下器材：两盏相同的灯、一个滑动变阻器、一个电池组、导线若干和一个开关，请你用以上器材组成一个电路，要求开关控制总电路，当滑动变阻器的滑片向左移动时，一盏灯亮度不变，另一盏灯的亮度变暗，画出电路图。19．把图6中的滑动变阻器连入电路，要求P向左移动时，灯L变亮。21．图7所示为测定额定电压为2.5V的小灯泡的电阻的电路图。(1)在图中“○”中填入电流表和电压表。(2)在连接电路时，开关S应____，滑片应位于____端。(3)闭合开关后，发现电压表示数为1.2V，这时应将滑片P向____端滑动，直到电压表示数为____V时，再读出电流表的示数，利用公式____即可以算出小灯泡正常发光时的电阻。22．把一只电阻R接到某电源上，此时电路中的电流为0.6A，若在电路里并联一只30Ω的电阻，此时干路的电流为0.8A，求电源电压和电阻R的阻值。【检测题二】1、在一段导体两端加2V电压时，通过它的电流强度是0.4A，这段导体的电阻是______Ω；如果在它两端不加电压，通过它的电流强度是_...
