制冷机组机组吊装方案

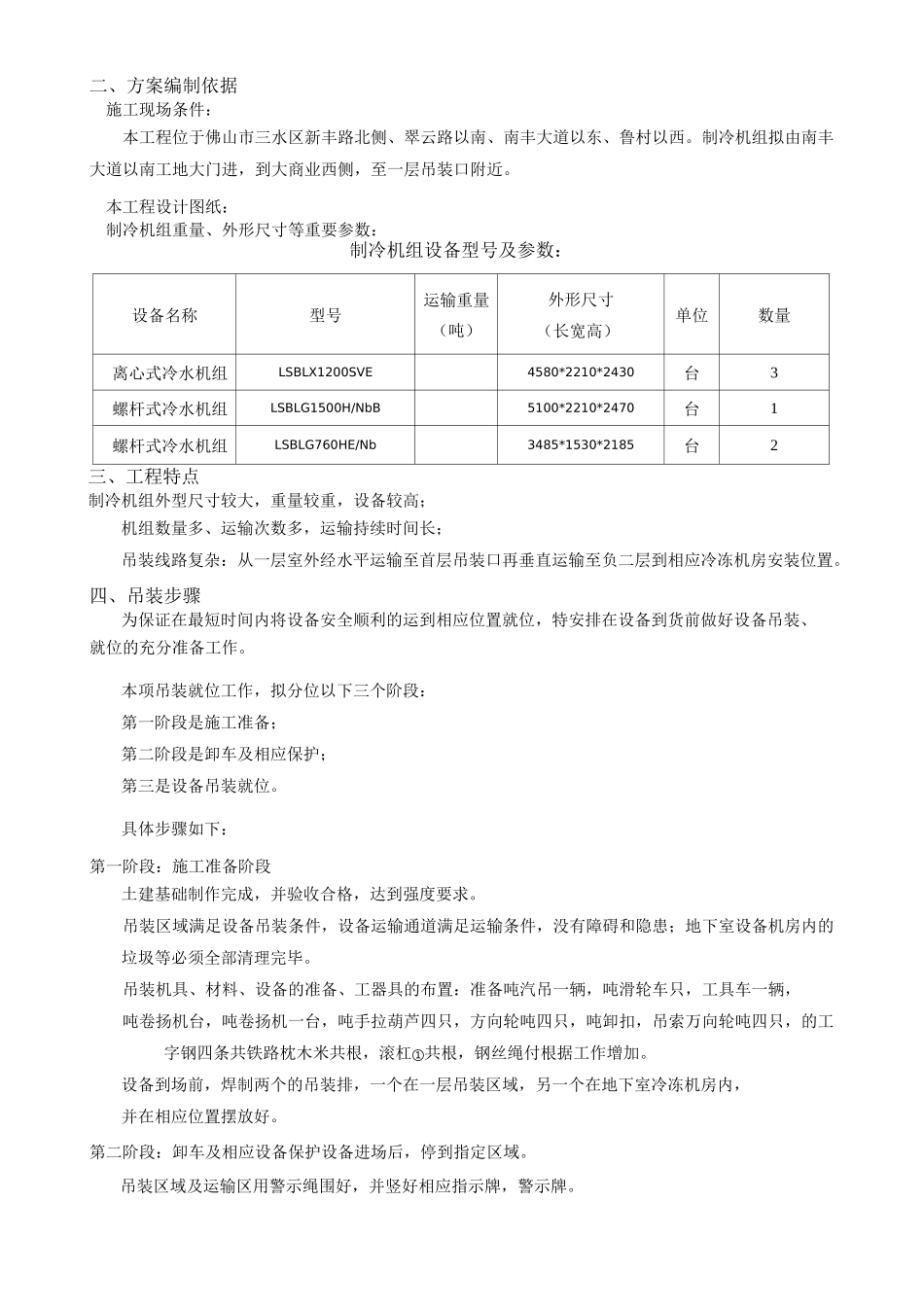

目录 1— 、工程概况 1二、方案编制依据 1: 施工现场条件： 2本工程设计图纸：2制冷机组重量、外形尺寸等重要参数：2三、工程特点 2四、吊装步骤 2第一阶段：施工准备阶段 2第二阶段：卸车及相应设备保护 2第三阶段：设备吊装就位 3五 . 吊装工艺流程及土建需要配合事项 3吊装工艺流程（见附图一）3其他相关专业需要配合适宜 3六 . 吊装方法和技术措施 5设备运输 5设备吊装 6地下室设备水平运输 8设备就位 12七 . 主要机具及材料 13八•施工组织安排 14班组作业人员组成 14主要施工人员职能 14: 施工进度计划 14九 . 其他主要技术措施 10安全措施：10消防措施：11设备保护措施：11一、工程概况工程地点：佛山市三水区新丰路北侧、翠云路以南、南丰大道以东、鲁村以西。建设单位：三水万达广场有限公司。设计单位：广东省建筑设计研究院。监理单位：厦门勤奋建设工程监理有限公司。方案内容：大商业区域制冷机组吊装就位。二、方案编制依据施工现场条件：本工程位于佛山市三水区新丰路北侧、翠云路以南、南丰大道以东、鲁村以西。制冷机组拟由南丰大道以南工地大门进，到大商业西侧，至一层吊装口附近。本工程设计图纸：制冷机组重量、外形尺寸等重要参数：制冷机组设备型号及参数：设备名称型号运输重量（吨）外形尺寸（长宽高）单位数量离心式冷水机组LSBLX1200SVE4580*2210*2430台3螺杆式冷水机组LSBLG1500H/NbB5100*2210*2470台1螺杆式冷水机组LSBLG760HE/Nb3485*1530*2185台2三、工程特点制冷机组外型尺寸较大，重量较重，设备较高；机组数量多、运输次数多，运输持续时间长；吊装线路复杂：从一层室外经水平运输至首层吊装口再垂直运输至负二层到相应冷冻机房安装位置。四、吊装步骤为保证在最短时间内将设备安全顺利的运到相应位置就位，特安排在设备到货前做好设备吊装、就位的充分准备工作。本项吊装就位工作，拟分位以下三个阶段：第一阶段是施工准备；第二阶段是卸车及相应保护；第三是设备吊装就位。具体步骤如下：第一阶段：施工准备阶段土建基础制作完成，并验收合格，达到强度要求。吊装区域满足设备吊装条件，设备运输通道满足运输条件，没有障碍和隐患；地下室设备机房内的垃圾等必须全部清理完毕。吊装机具、材料、设备的准备、工器具的布置：准备吨汽吊一辆，吨滑轮车只，工具车一辆，吨卷扬机台，吨卷扬机一台，吨手拉葫芦四只，方向轮吨四只，吨卸扣，吊索万向轮吨四只，的工字钢四条共铁路...
