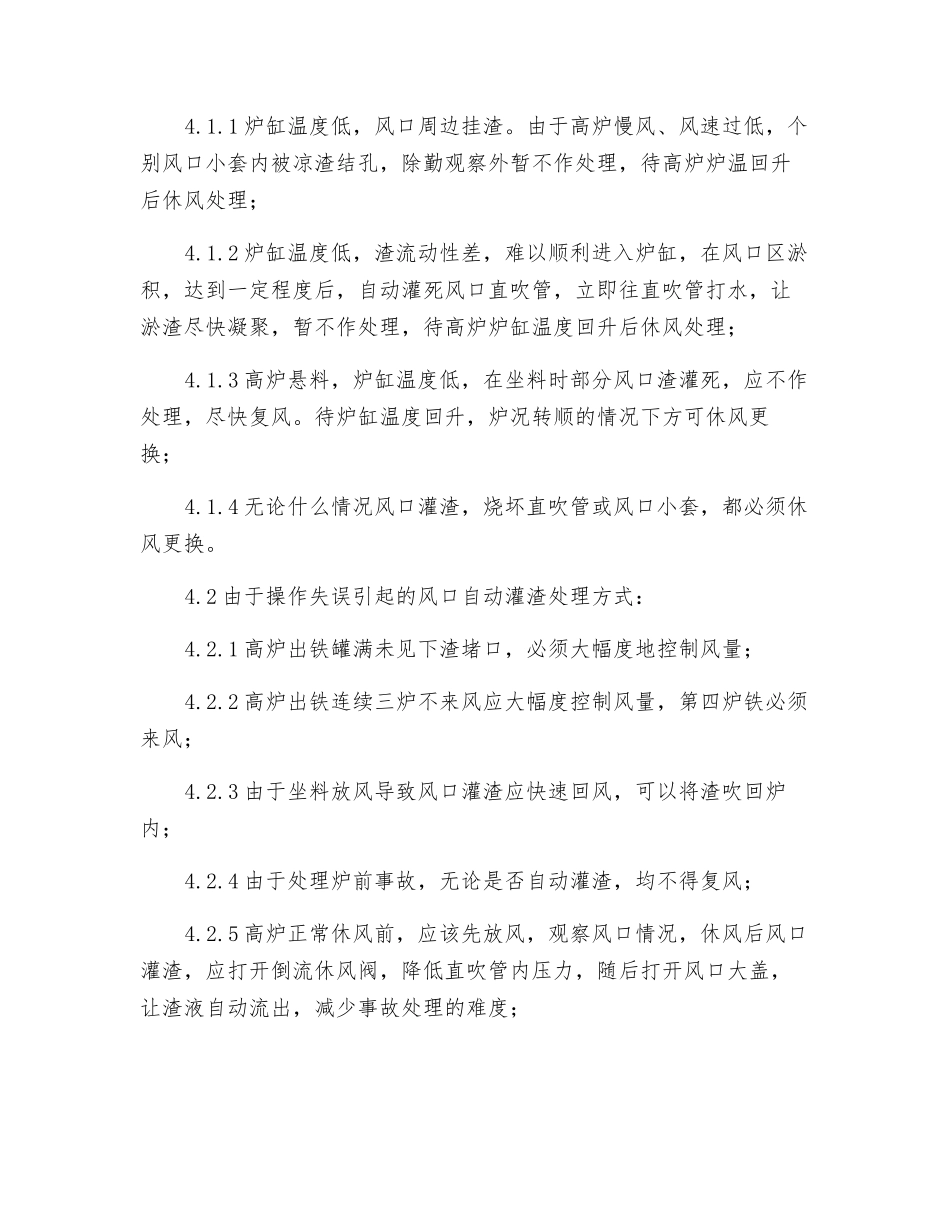

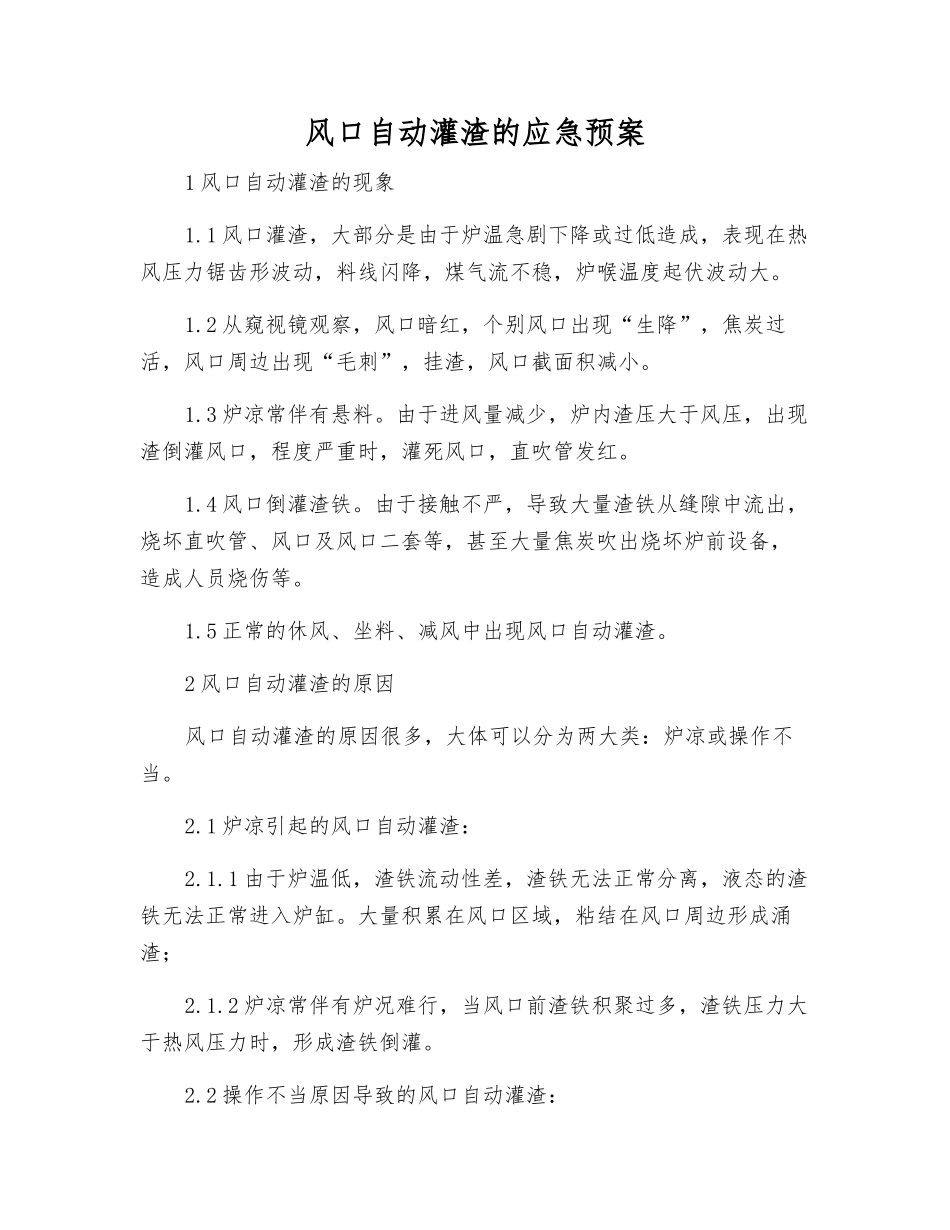

风口自动灌渣的应急预案1 风口自动灌渣的现象1.1 风口灌渣，大部分是由于炉温急剧下降或过低造成，表现在热风压力锯齿形波动，料线闪降，煤气流不稳，炉喉温度起伏波动大。1.2 从窥视镜观察，风口暗红，个别风口出现“生降”，焦炭过活，风口周边出现“毛刺”，挂渣，风口截面积减小。1.3 炉凉常伴有悬料。由于进风量减少，炉内渣压大于风压，出现渣倒灌风口，程度严重时，灌死风口，直吹管发红。1.4 风口倒灌渣铁。由于接触不严，导致大量渣铁从缝隙中流出，烧坏直吹管、风口及风口二套等，甚至大量焦炭吹出烧坏炉前设备，造成人员烧伤等。1.5 正常的休风、坐料、减风中出现风口自动灌渣。2 风口自动灌渣的原因风口自动灌渣的原因很多，大体可以分为两大类：炉凉或操作不当。2.1 炉凉引起的风口自动灌渣：2.1.1 由于炉温低，渣铁流动性差，渣铁无法正常分离，液态的渣铁无法正常进入炉缸。大量积累在风口区域，粘结在风口周边形成涌渣；2.1.2 炉凉常伴有炉况难行，当风口前渣铁积聚过多，渣铁压力大于热风压力时，形成渣铁倒灌。2.2 操作不当原因导致的风口自动灌渣：2.2.1 连续出不净渣铁或超时未出铁，导致大量渣铁积存在炉缸内，高炉被迫减风，当热风压力低于炉内渣铁压力时，形成风口自动灌渣；2.2.2 在未出净渣铁或渣铁分离不好的情况下，快速放风、休风，发生风口自动灌渣；2.2.3 虽然出净渣铁，由于渣碱度过高，流动性差，炉缸堆积，炉缸有效容积减少，放风，休风时发生的风口自动灌渣；2.2.4 由于炉前事故，紧急放风、休风引起的风口自动灌渣；2.2.5 鼓风系统事故，热风炉误操作等形成的风口自动灌渣；2.2.6 高炉正常休风，倒流休风操作过急引起的高炉风口自动灌渣。3 风口自动灌渣的危害3.1 风口自动灌渣堵塞管道，缩小进风面积，容易造成高炉进风不均，形成偏料。3.2 风口自动灌渣，当直吹管接触面不严时，容易导致烧坏直吹管、风口小套等，处理不当容易形成炉前事故。3.3 风口自动灌渣必须休风处理，导致休风率提高，影响生产。3.4 风口自动灌渣常伴有炉况难行，影响恢复炉况的速度，增加了恢复炉况的难度。4 风口自动灌渣的处理方式由于风口自动灌渣的原因不同，处理的方式也有所不同。4.1 由于炉凉引起的风口自动灌渣处理方式4.1.1 炉缸温度低，风口周边挂渣。由于高炉慢风、风速过低，个别风口小套内被凉渣结孔，除勤观察外暂不作处理，待高炉炉温回升后休风处理；4.1.2 炉缸温度低，渣流动性差，难以顺...
