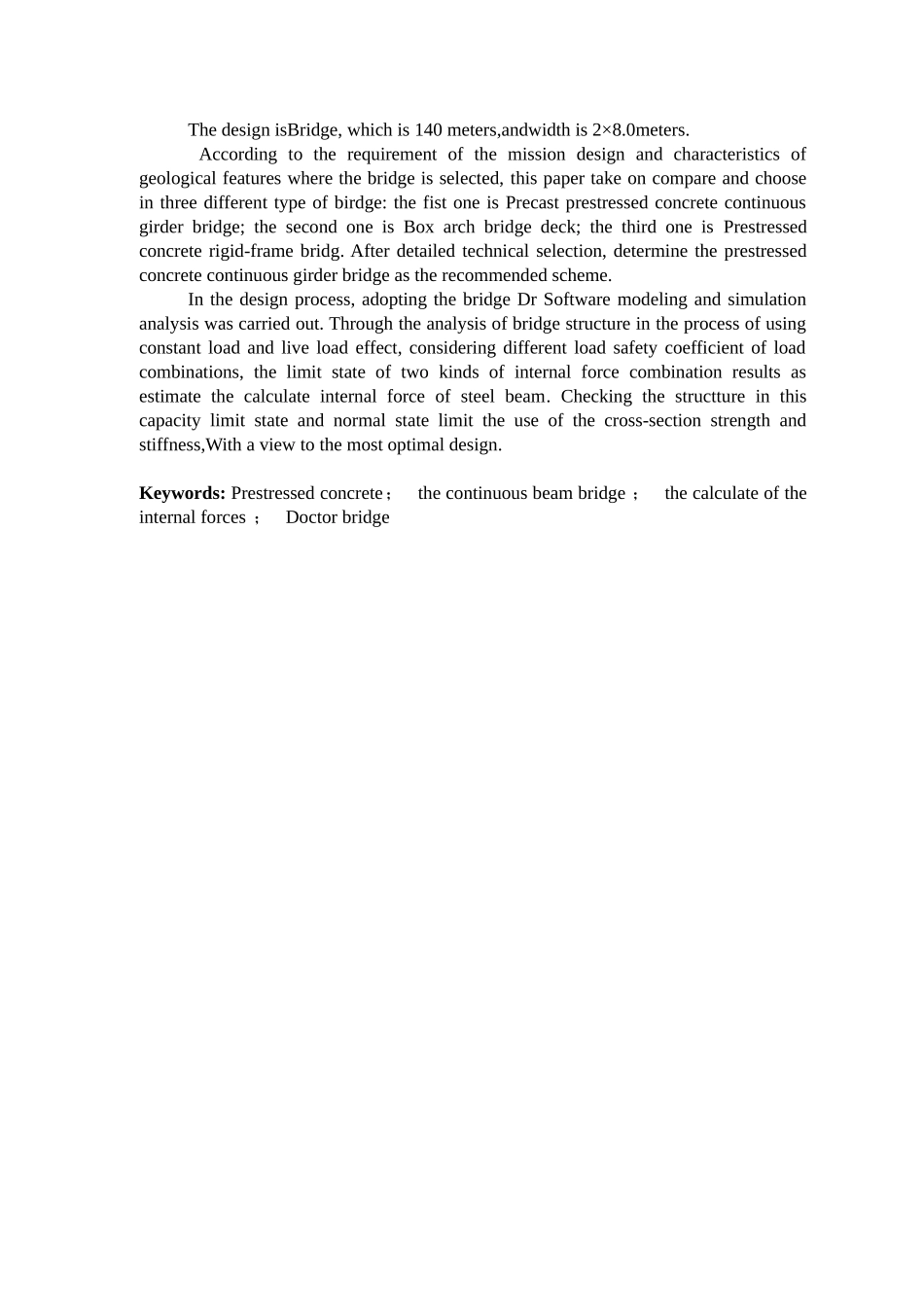

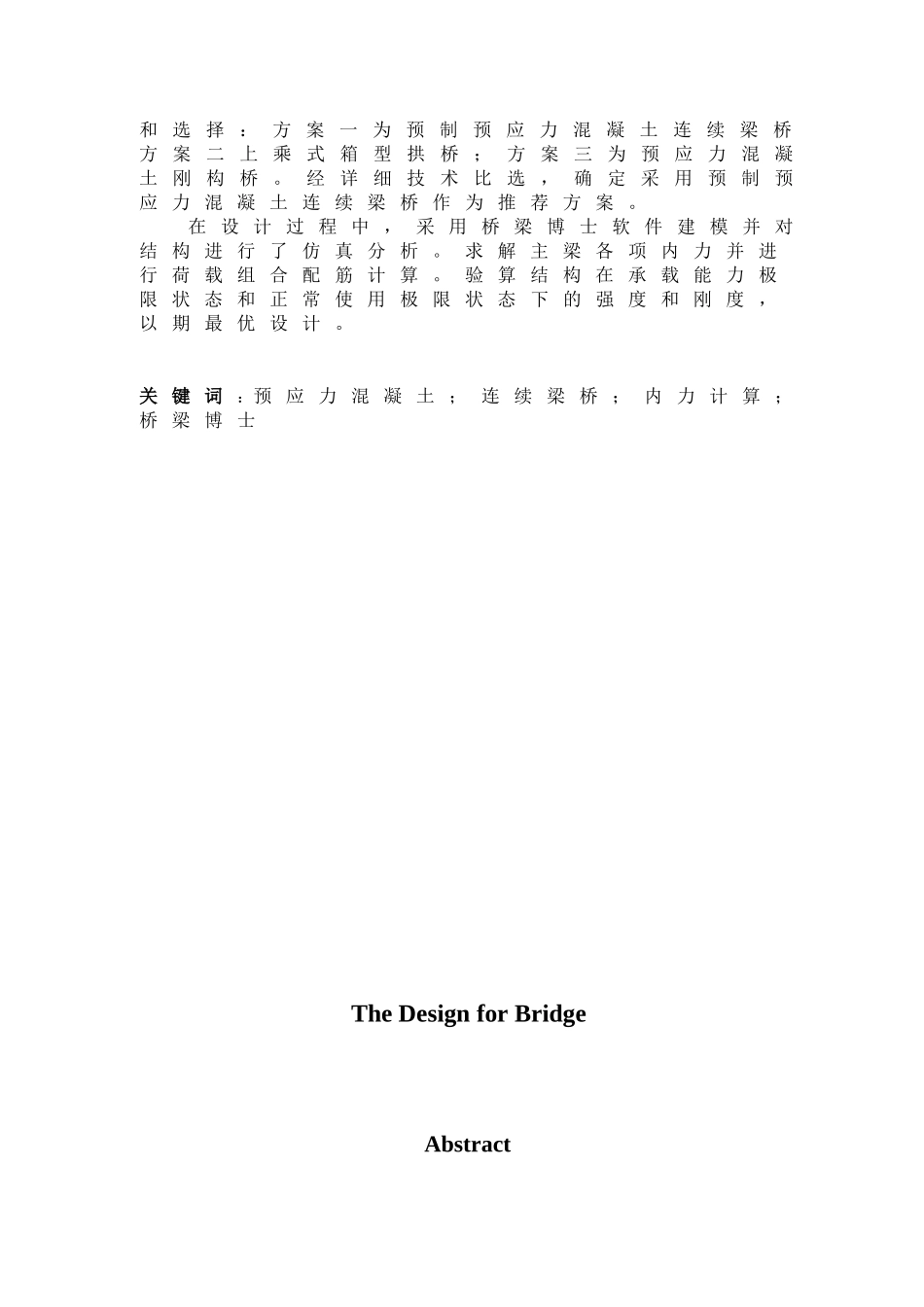

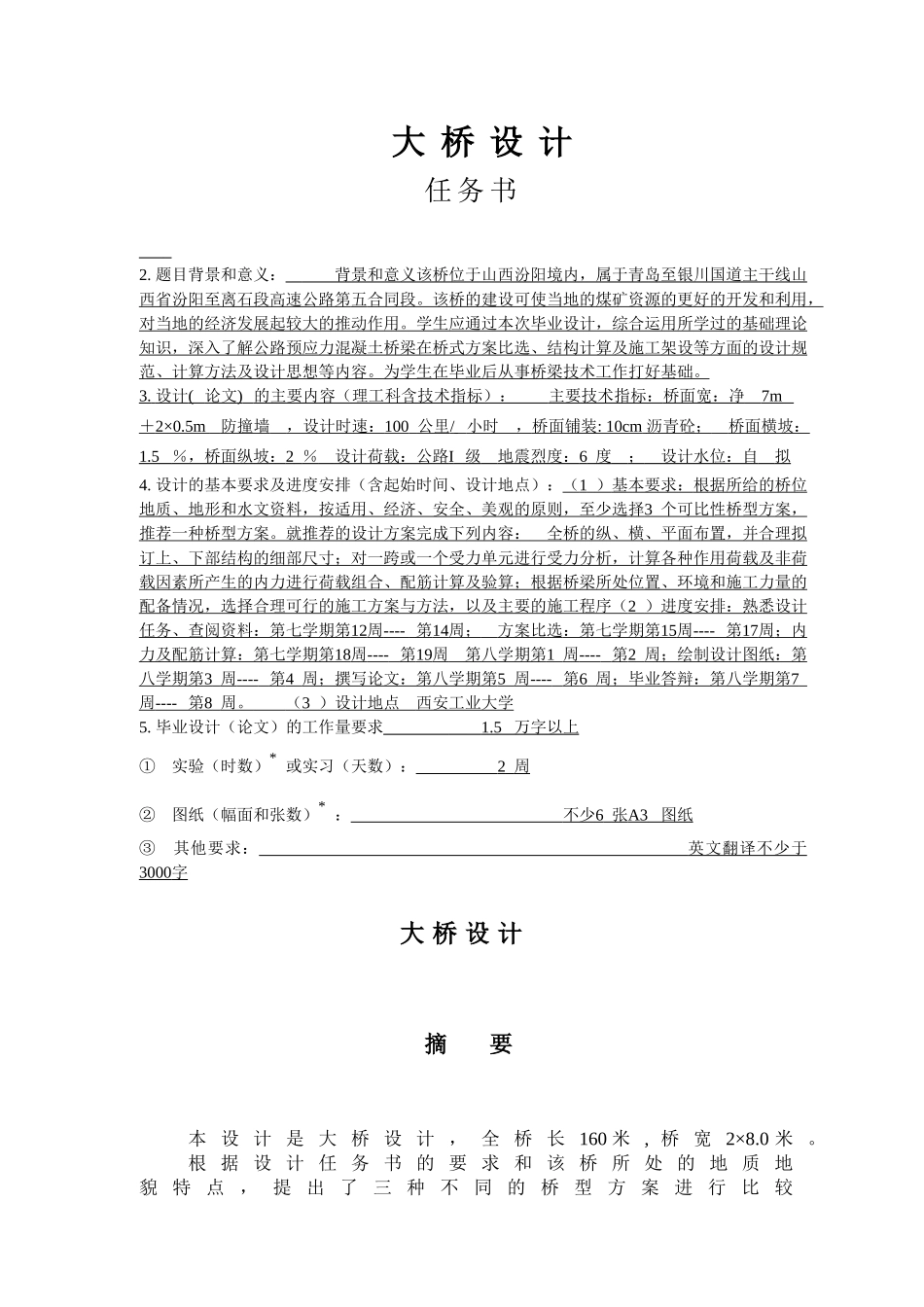

大桥设计任务书2.题目背景和意义：背景和意义该桥位于山西汾阳境内，属于青岛至银川国道主干线山西省汾阳至离石段高速公路第五合同段。该桥的建设可使当地的煤矿资源的更好的开发和利用，对当地的经济发展起较大的推动作用。学生应通过本次毕业设计，综合运用所学过的基础理论知识，深入了解公路预应力混凝土桥梁在桥式方案比选、结构计算及施工架设等方面的设计规范、计算方法及设计思想等内容。为学生在毕业后从事桥梁技术工作打好基础。3.设计(论文)的主要内容（理工科含技术指标）：主要技术指标：桥面宽：净7m＋2×0.5m防撞墙，设计时速：100公里/小时，桥面铺装:10cm沥青砼；桥面横坡：1.5％，桥面纵坡：2％设计荷载：公路I级地震烈度：6度；设计水位：自拟4.设计的基本要求及进度安排（含起始时间、设计地点）：（1）基本要求：根据所给的桥位地质、地形和水文资料，按适用、经济、安全、美观的原则，至少选择3个可比性桥型方案，推荐一种桥型方案。就推荐的设计方案完成下列内容：全桥的纵、横、平面布置，并合理拟订上、下部结构的细部尺寸；对一跨或一个受力单元进行受力分析，计算各种作用荷载及非荷载因素所产生的内力进行荷载组合、配筋计算及验算；根据桥梁所处位置、环境和施工力量的配备情况，选择合理可行的施工方案与方法，以及主要的施工程序（2）进度安排：熟悉设计任务、查阅资料：第七学期第12周----第14周；方案比选：第七学期第15周----第17周；内力及配筋计算：第七学期第18周----第19周第八学期第1周----第2周；绘制设计图纸：第八学期第3周----第4周；撰写论文：第八学期第5周----第6周；毕业答辩：第八学期第7周----第8周。（3）设计地点西安工业大学5.毕业设计（论文）的工作量要求1.5万字以上①实验（时数）*或实习（天数）：2周②图纸（幅面和张数）*：不少6张A3图纸③其他要求：英文翻译不少于3000字大桥设计摘要本设计是大桥设计，全桥长160米,桥宽2×8.0米。根据设计任务书的要求和该桥所处的地质地貌特点，提出了三种不同的桥型方案进行比较和选择：方案一为预制预应力混凝土连续梁桥方案二上乘式箱型拱桥；方案三为预应力混凝土刚构桥。经详细技术比选，确定采用预制预应力混凝土连续梁桥作为推荐方案。在设计过程中，采用桥梁博士软件建模并对结构进行了仿真分析。求解主梁各项内力并进行荷载组合配筋计算。验算结构在承载能力极限状态和正常使用极限状态下的强度和刚度，以期最优设计。关键词：预应力混凝土；连续梁桥；内力计算；桥梁博士TheDesignforBridgeAbstractThedesignisBridge,whichis140meters,andwidthis2×8.0meters.Accordingtotherequirementofthemissiondesignandcharacteristicsofgeologicalfeatureswherethebridgeisselected,thispapertakeoncompareandchooseinthreedifferenttypeofbirdge:thefistoneisPrecastprestressedconcretecontinuousgirderbridge;thesecondoneisBoxarchbridgedeck;thethirdoneisPrestressedconcreterigid-framebridg.Afterdetailedtechnicalselection,determinetheprestressedconcretecontinuousgirderbridgeastherecommendedscheme.Inthedesignprocess,adoptingthebridgeDrSoftwaremodelingandsimulationanalysiswascarriedout.Throughtheanalysisofbridgestructureintheprocessofusingconstantloadandliveloadeffect,consideringdifferentloadsafetycoefficientofloadcombinations,thelimitstateoftwokindsofinternalforcecombinationresultsasestimatethecalculateinternalforceofsteelbeam.Checkingthestructtureinthiscapacitylimitstateandnormalstatelimittheuseofthecross-sectionstrengthandstiffness,Withaviewtothemostoptimaldesign.Keywords:Prestressedconcrete；thecontinuousbeambridge；thecalculateoftheinternalforces；Doctorbridge主要符号表边长为150mm的混凝土立方体抗压强度；边长150mm的混凝土立方体抗压强度标准值；、混凝土轴心抗压强度标准值，设计值；、混凝土轴心抗拉强度标准值、设计值；、普通钢筋抗拉强度标准值、设计值；、预应力钢筋抗拉强度标准值、设计值；...
