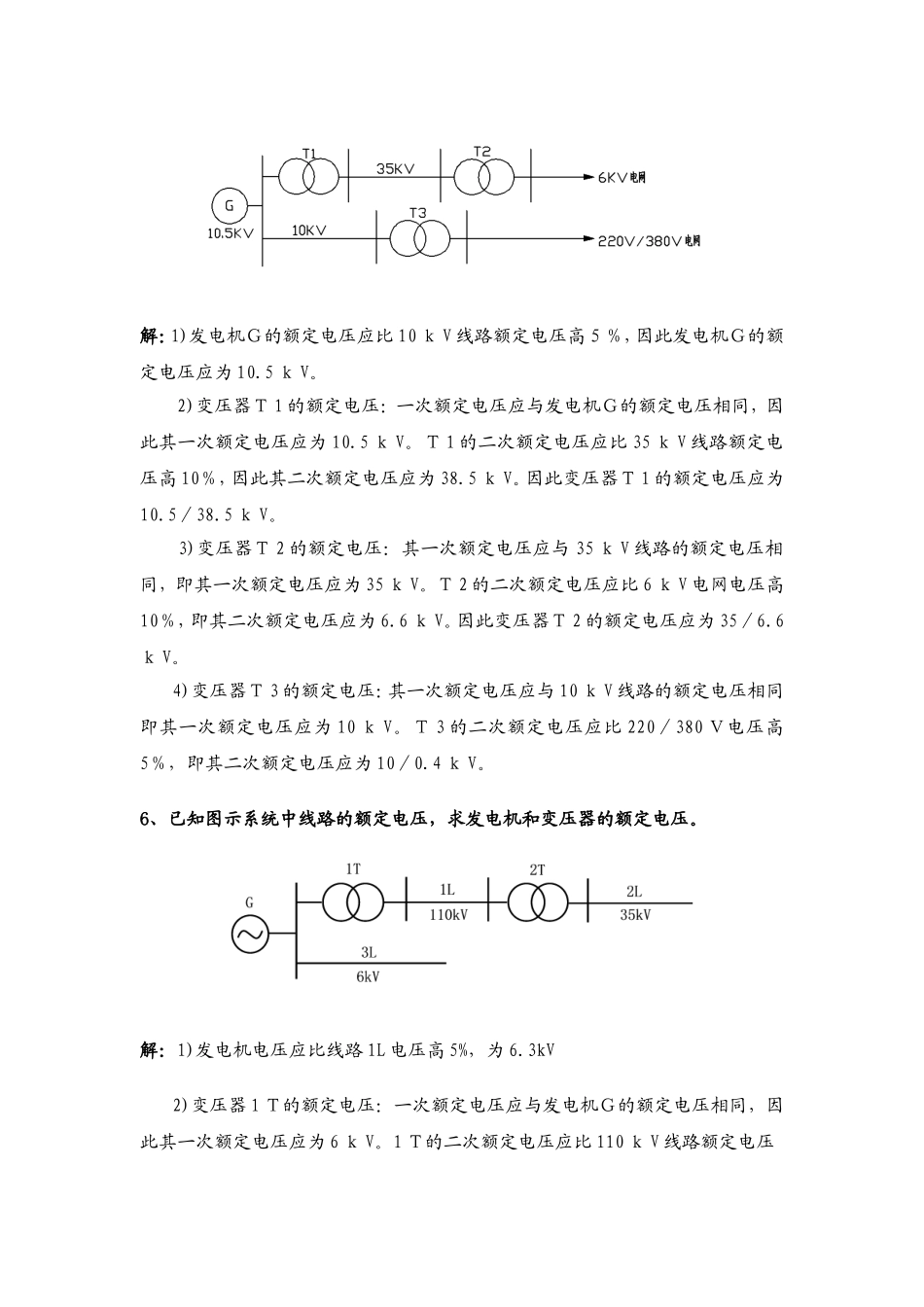

工厂供电题库六、计算题1、试确定下图所示供电系统中变压器T1和WL1、WL2的额定电压。解：1）变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为6.3ｋＶ。变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为121ｋＶ。因此变压器Ｔ1的额定电压应为6.3／121ｋV。2）线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为110ｋV。3）线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。2、试确定下图中的供电系统中变压器T1、T2和线路TL1、TL2的额定电压。解：1）变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。因此变压器Ｔ1的额定电压应为10.5ｋV／242ｋV。2）线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。3）线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。3、计算题试确定下图中的供电系统中变压器T1、T2、T3一、二次侧的额定电压。解：1）变压器Ｔ１的一次侧额定电压应与发电机Ｇ的额定电压相同，即为6ｋＶ。变压器Ｔ1的二次侧额定电压为应比额定电压高5%为0.4ｋＶ。2)变压器Ｔ2的一次侧额定电压应比发电机Ｇ的额定电压高5%，为6.3ｋＶ，Ｔ2的二次侧额定电压为应比线路额定电压高10%为121ｋＶ。因此变压器Ｔ2的额定电压应为6。3ｋV／121ｋV。3)变压器Ｔ3的一次额定电压应与线路的额定电压相同，即为110ｋＶ，变压器Ｔ3的二次侧额定电压为应比线路额定电压高10%为11ｋＶ。4、试确定下图所示供电系统中的变压器T1和线路WL1、WL2的额定电压？解：1)变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。因此变压器Ｔ1的额定电压应为10.5／242ｋV。2)线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。3)线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。5、试确定下图所示供电系统中的发电机和各变压器的额定电压？解：1)发电机Ｇ的额定电压应比10ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为10.5ｋV。2)变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为10.5ｋV。Ｔ1的二次额定电压应比35ｋV线路额定电压高10％，因此其二次额定电压应为38.5ｋV。因此变压器Ｔ1的额定电压应为10.5／38.5ｋV。3)变压器Ｔ2的额定电压：其一次额定电压应与35ｋV线路的额定电压相同，即其一次额定电压应为35ｋV。Ｔ2的二次额定电压应比6ｋV电网电压高10％，即其二次额定电压应为6.6ｋV。因此变压器Ｔ2的额定电压应为35／6.6ｋV。4)变压器Ｔ3的额定电压：其一次额定电压应与10ｋV线路的额定电压相同即其一次额定电压应为10ｋV。Ｔ3的二次额定电压应比220／380Ｖ电压高5％，即其二次额定电压应为10／0.4ｋV。6、已知图示系统中线路的额定电压，求发电机和变压器的额定电压。解：1)发电机电压应比线路1L电压高5%，为6.3kV2)变压器1Ｔ的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。1Ｔ的二次额定电压应比110ｋV线路额定电压高10％，因此其二次额定电压应为121ｋV。因此变压器Ｔ1的额定电压应为6／121ｋV。3)变压器2Ｔ的额定电压：一次额定电压应与线路1L的额定电压相同，因此其一次额定电压应为110ｋV。2Ｔ的二次额定电压应比35ｋV线路额定电压高10％，因此其二次额定电压应为38.5ｋV。因此变压器Ｔ1的额定电压应为110／38.5ｋV。7、已知某机修车间的金属切削机床组，有电压为380V的电动机30台，其总的设备容量为120kW。试求其计算负荷。解：查附录表中的“小批生产的金属冷加工机床电动机”项，可得Kd=0.16~0.2（取0.18计算），cosφ=0.5，tgφ=1.73A，得：有功计算负荷：无功计算负荷：视在计算负荷：计算电流8、已知某机修车间的金属切削机床组，拥有电压为...
