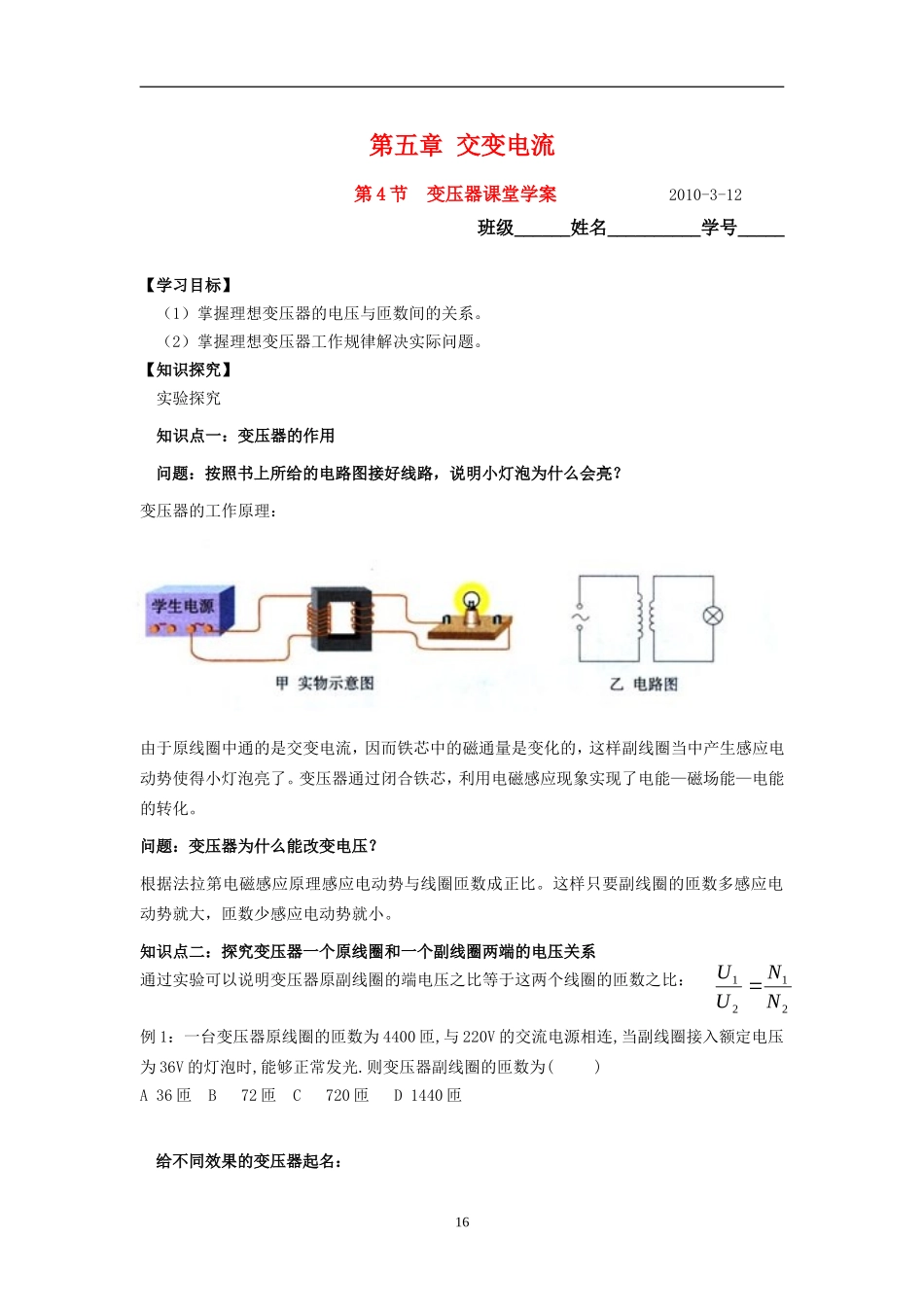

第五章 交变电流 第 4 节 变压器课堂学案 2010-3-12班级______姓名__________学号_____【学习目标】（1）掌握理想变压器的电压与匝数间的关系。（2）掌握理想变压器工作规律解决实际问题。【知识探究】实验探究知识点一：变压器的作用问题：按照书上所给的电路图接好线路，说明小灯泡为什么会亮？变压器的工作原理：由于原线圈中通的是交变电流，因而铁芯中的磁通量是变化的，这样副线圈当中产生感应电动势使得小灯泡亮了。变压器通过闭合铁芯，利用电磁感应现象实现了电能—磁场能—电能的转化。问题：变压器为什么能改变电压？根据法拉第电磁感应原理感应电动势与线圈匝数成正比。这样只要副线圈的匝数多感应电动势就大，匝数少感应电动势就小。知识点二：探究变压器一个原线圈和一个副线圈两端的电压关系通过实验可以说明变压器原副线圈的端电压之比等于这两个线圈的匝数之比： 例 1：一台变压器原线圈的匝数为 4400 匝,与 220V 的交流电源相连,当副线圈接入额定电压为 36V 的灯泡时,能够正常发光.则变压器副线圈的匝数为( )A 36 匝 B 72 匝 C 720 匝 D 1440 匝给不同效果的变压器起名：162121NNUU（1）．当 n2 >n1时，U2>U1—— 升压变压器（2）．当 n2

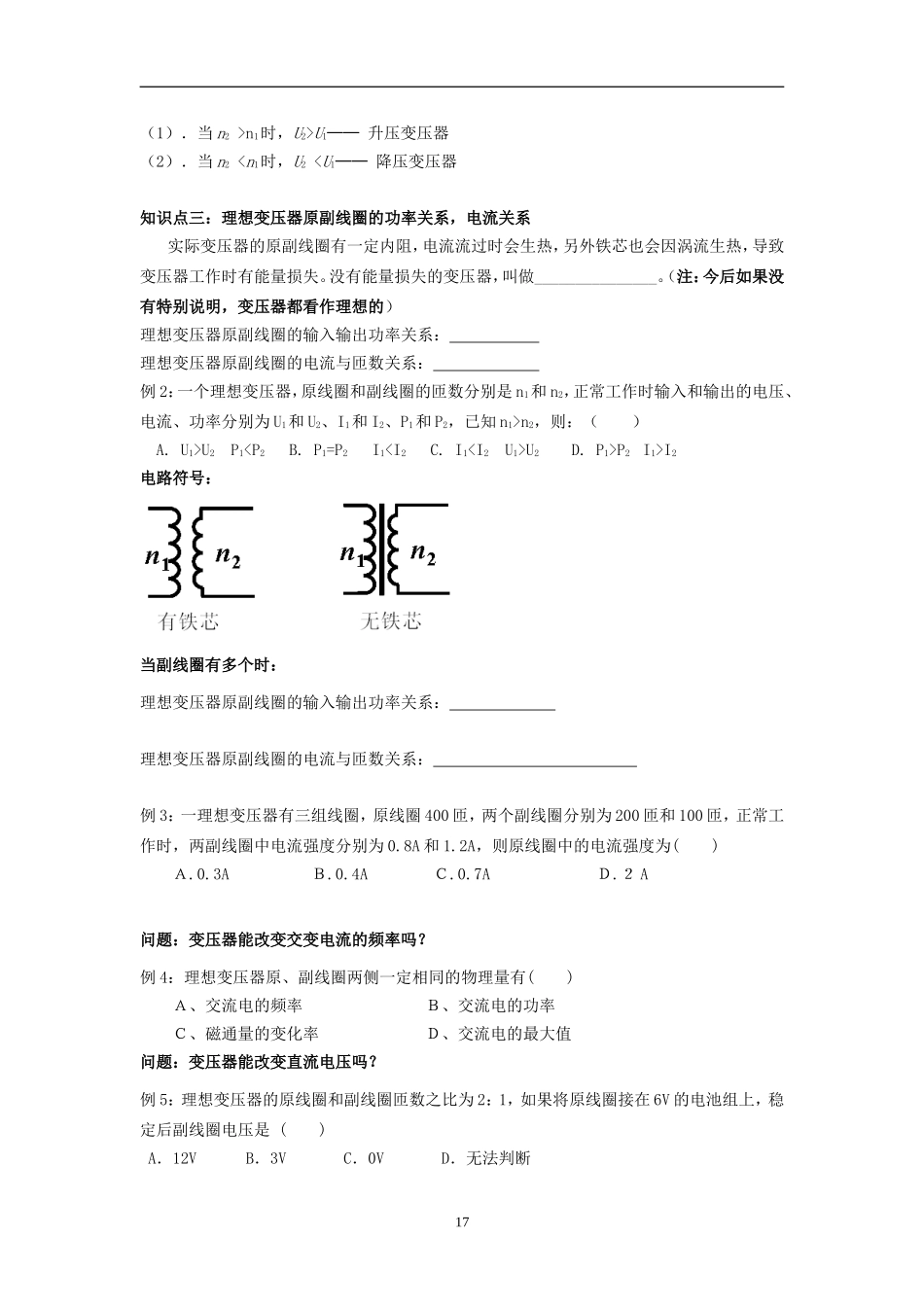

n2，则：（ ） A. U1>U2 P1U2 D. P1>P2 I1>I2电路符号：当副线圈有多个时：理想变压器原副线圈的输入输出功率关系： 理想变压器原副线圈的电流与匝数关系： 例 3：一理想变压器有三组线圈，原线圈 400 匝，两个副线圈分别为 200 匝和 100 匝，正常工作时，两副线圈中电流强度分别为 0.8A 和 1.2A，则原线圈中的电流强度为( )Ａ.0.3A Ｂ.0.4A Ｃ.0.7A Ｄ.２ A问题：变压器能改变交变电流的频率吗？例 4：理想变压器原、副线圈两侧一定相同的物理量有( )Ａ、...
