高中物理学案电学实验备考精品学案1

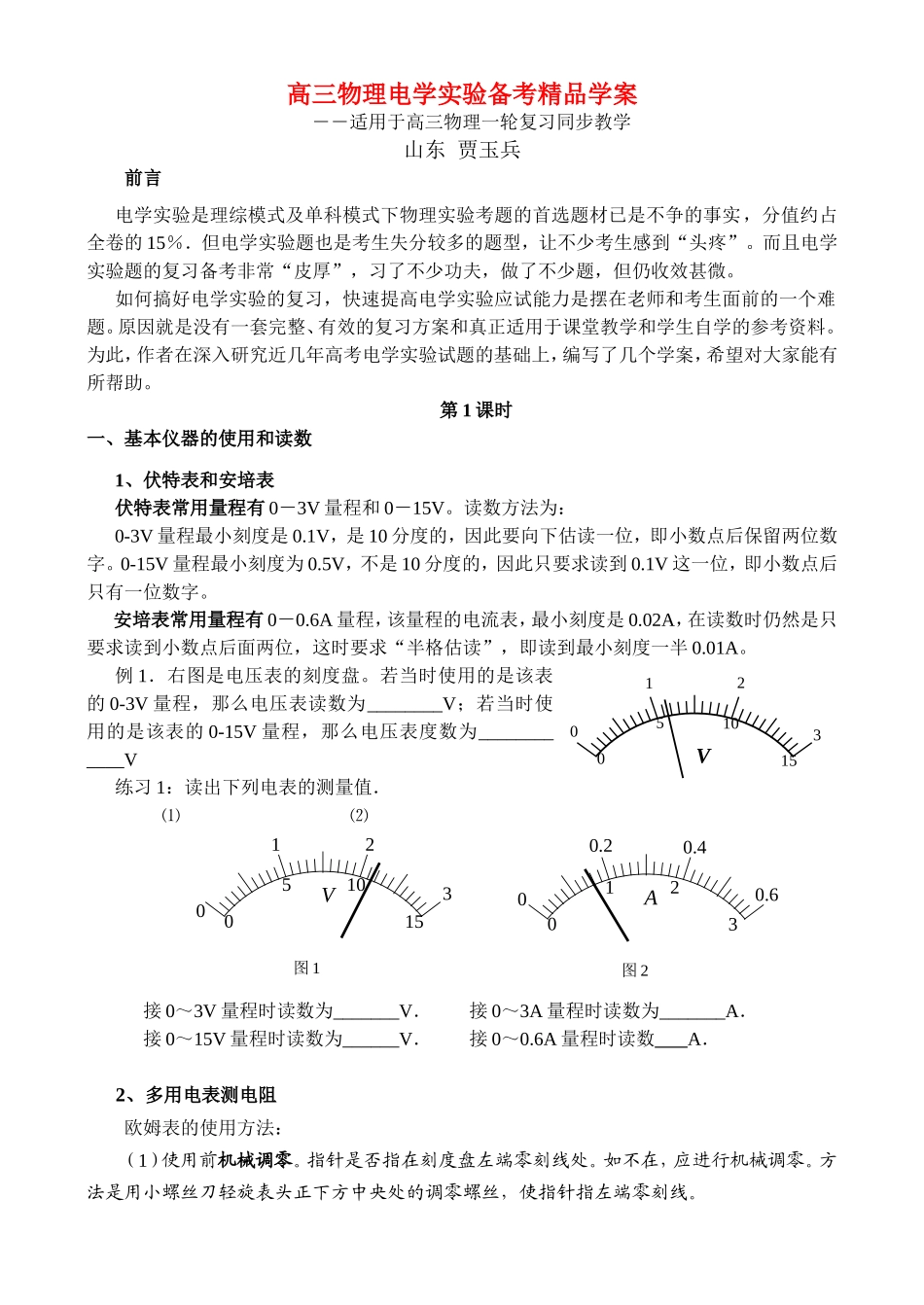

图 1图 2高三物理电学实验备考精品学案 ――适用于高三物理一轮复习同步教学山东 贾玉兵前言电学实验是理综模式及单科模式下物理实验考题的首选题材已是不争的事实，分值约占全卷的 15％．但电学实验题也是考生失分较多的题型，让不少考生感到“头疼”。而且电学实验题的复习备考非常“皮厚”，习了不少功夫，做了不少题，但仍收效甚微。如何搞好电学实验的复习，快速提高电学实验应试能力是摆在老师和考生面前的一个难题。原因就是没有一套完整、有效的复习方案和真正适用于课堂教学和学生自学的参考资料。为此，作者在深入研究近几年高考电学实验试题的基础上，编写了几个学案，希望对大家能有所帮助。第 1 课时一、基本仪器的使用和读数1、伏特表和安培表伏特表常用量程有 0－3V 量程和 0－15V。读数方法为：0-3V 量程最小刻度是 0.1V，是 10 分度的，因此要向下估读一位，即小数点后保留两位数字。0-15V 量程最小刻度为 0.5V，不是 10 分度的，因此只要求读到 0.1V 这一位，即小数点后只有一位数字。安培表常用量程有 0－0.6A 量程，该量程的电流表，最小刻度是 0.02A，在读数时仍然是只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度一半 0.01A。例 1．右图是电压表的刻度盘。若当时使用的是该表的 0-3V 量程，那么电压表读数为________V；若当时使用的是该表的 0-15V 量程，那么电压表度数为____________V练习 1：读出下列电表的测量值．⑴ ⑵ 接 0～3V 量程时读数为_______V． 接 0～3A 量程时读数为_______A．接 0～15V 量程时读数为______V． 接 0～0.6A 量程时读数 A．2、多用电表测电阻欧姆表的使用方法：（1）使用前机械调零。指针是否指在刻度盘左端零刻线处。如不在，应进行机械调零。方法是用小螺丝刀轻旋表头正下方中央处的调零螺丝，使指针指左端零刻线。0123051015V00.20.40.60123A0123V051015（2）使用欧姆挡时，先选好倍率，再进行欧姆调零。方法是：将红、黑表笔短接，调节欧姆调零旋钮，使指针指右端零刻线处。操作步骤：① 选倍率。如估计值为 200Ω，应选×10 的倍率。 ② 进行欧姆调零。③ 将红黑表笔接被测电阻两端进行测量。④ 将指针示数乘以倍率，得测量值。⑤ 将选择开关扳到 OFF 或交流电压最高挡。（3）使用多用电表时，两只手只能握住表笔的绝缘棒部分，不能接触表笔上的金属部分（首先是为了安全；其次两手之间的人体电阻将与被测电路并...
