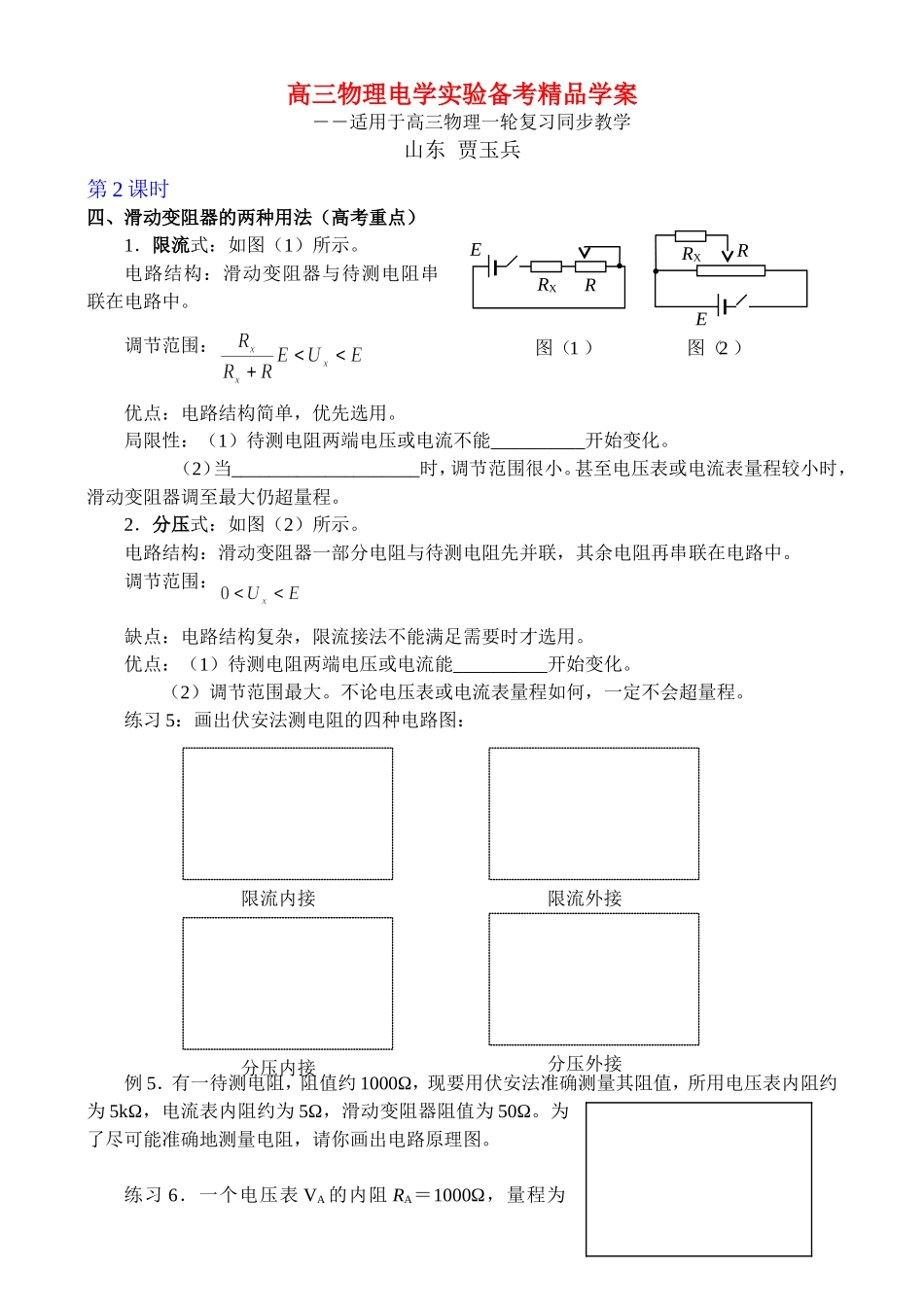

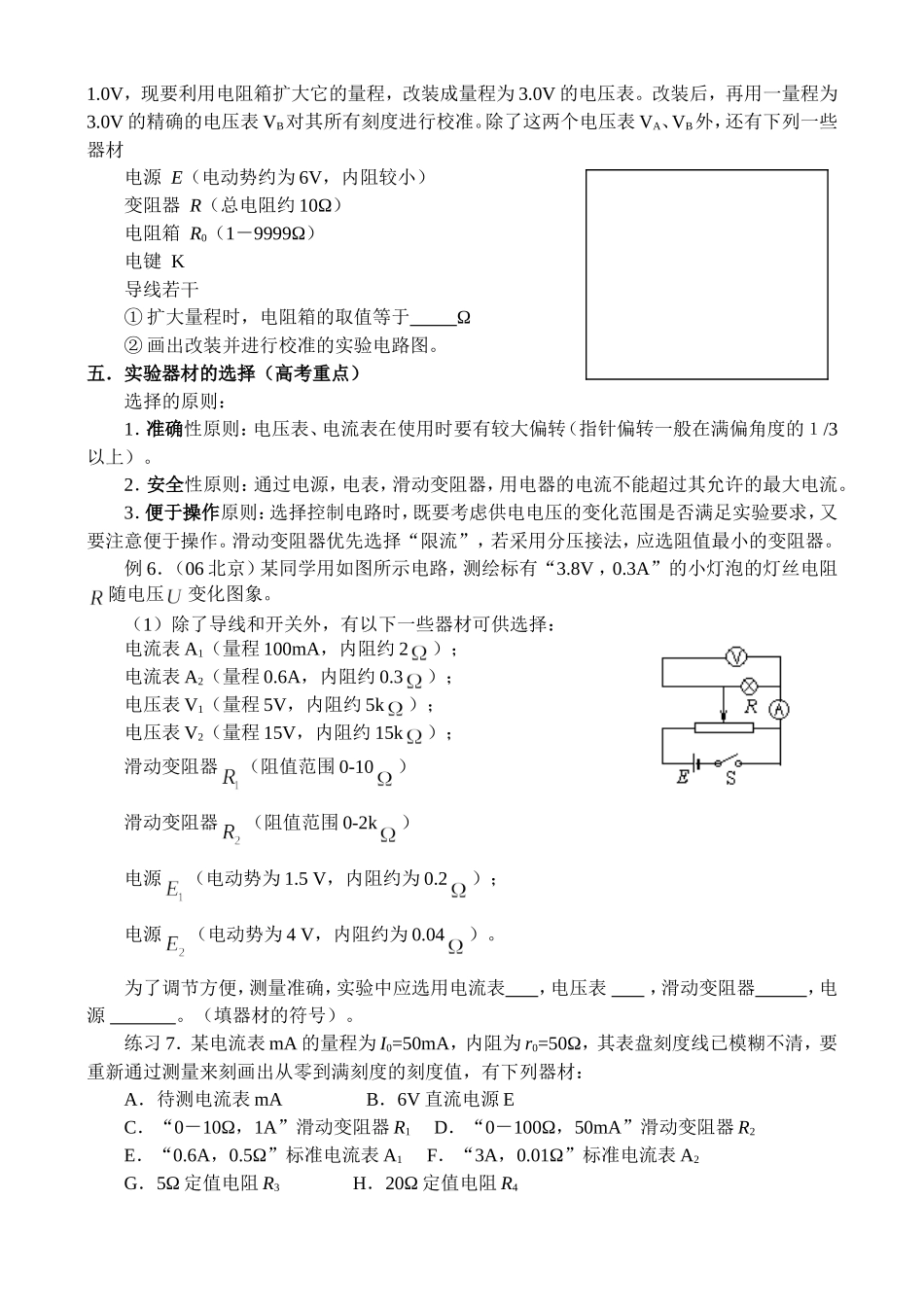

高三物理电学实验备考精品学案 ――适用于高三物理一轮复习同步教学山东 贾玉兵第 2 课时四、滑动变阻器的两种用法（高考重点）1．限流式：如图（1）所示。电路结构：滑动变阻器与待测电阻串联在电路中。调节范围：优点：电路结构简单，优先选用。局限性：（1）待测电阻两端电压或电流不能__________开始变化。（2）当____________________时，调节范围很小。甚至电压表或电流表量程较小时，滑动变阻器调至最大仍超量程。2．分压式：如图（2）所示。电路结构：滑动变阻器一部分电阻与待测电阻先并联，其余电阻再串联在电路中。调节范围：缺点：电路结构复杂，限流接法不能满足需要时才选用。优点：（1）待测电阻两端电压或电流能__________开始变化。（2）调节范围最大。不论电压表或电流表量程如何，一定不会超量程。练习 5：画出伏安法测电阻的四种电路图：例 5．有一待测电阻，阻值约 1000Ω，现要用伏安法准确测量其阻值，所用电压表内阻约为 5kΩ，电流表内阻约为 5Ω，滑动变阻器阻值为 50Ω。为了尽可能准确地测量电阻，请你画出电路原理图。练习 6．一个电压表 VA 的内阻 RA＝1000Ω，量程为bRRRXRX图（1 ） 图（2 ）EE限流内接限流外接分压内接分压外接1.0V，现要利用电阻箱扩大它的量程，改装成量程为 3.0V 的电压表。改装后，再用一量程为3.0V 的精确的电压表 VB对其所有刻度进行校准。除了这两个电压表 VA、VB外，还有下列一些器材电源 E（电动势约为 6V，内阻较小）变阻器 R（总电阻约 10Ω）电阻箱 R0（1－9999Ω）电键 K 导线若干① 扩大量程时，电阻箱的取值等于 Ω② 画出改装并进行校准的实验电路图。五．实验器材的选择（高考重点）选择的原则：1．准确性原则：电压表、电流表在使用时要有较大偏转（指针偏转一般在满偏角度的１/3以上）。2．安全性原则：通过电源，电表，滑动变阻器，用电器的电流不能超过其允许的最大电流。3．便于操作原则：选择控制电路时，既要考虑供电电压的变化范围是否满足实验要求，又要注意便于操作。滑动变阻器优先选择“限流”，若采用分压接法，应选阻值最小的变阻器。例 6．（06 北京）某同学用如图所示电路，测绘标有“3.8V ，0.3A”的小灯泡的灯丝电阻随电压变化图象。（1）除了导线和开关外，有以下一些器材可供选择：电流表 A1（量程 100mA，内阻约 2）；电流表 A2（量程 0.6A，内阻约 0.3）； 电压表 V1（量程 5V，内阻约 5k）；电压表 V2（...
