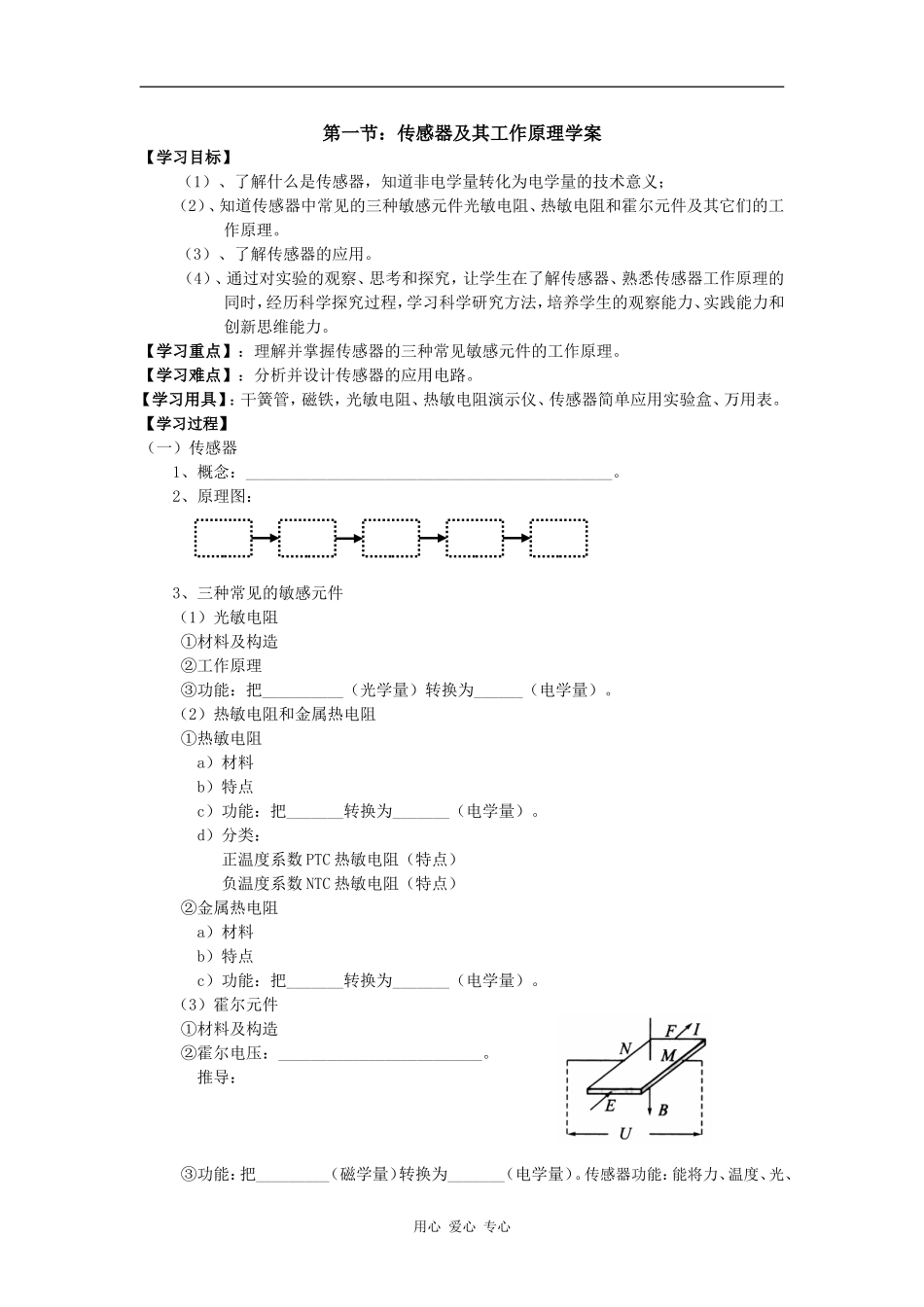

高中物理第一节:传感器及其工作原理学案人教版必修二_第1页
1/3

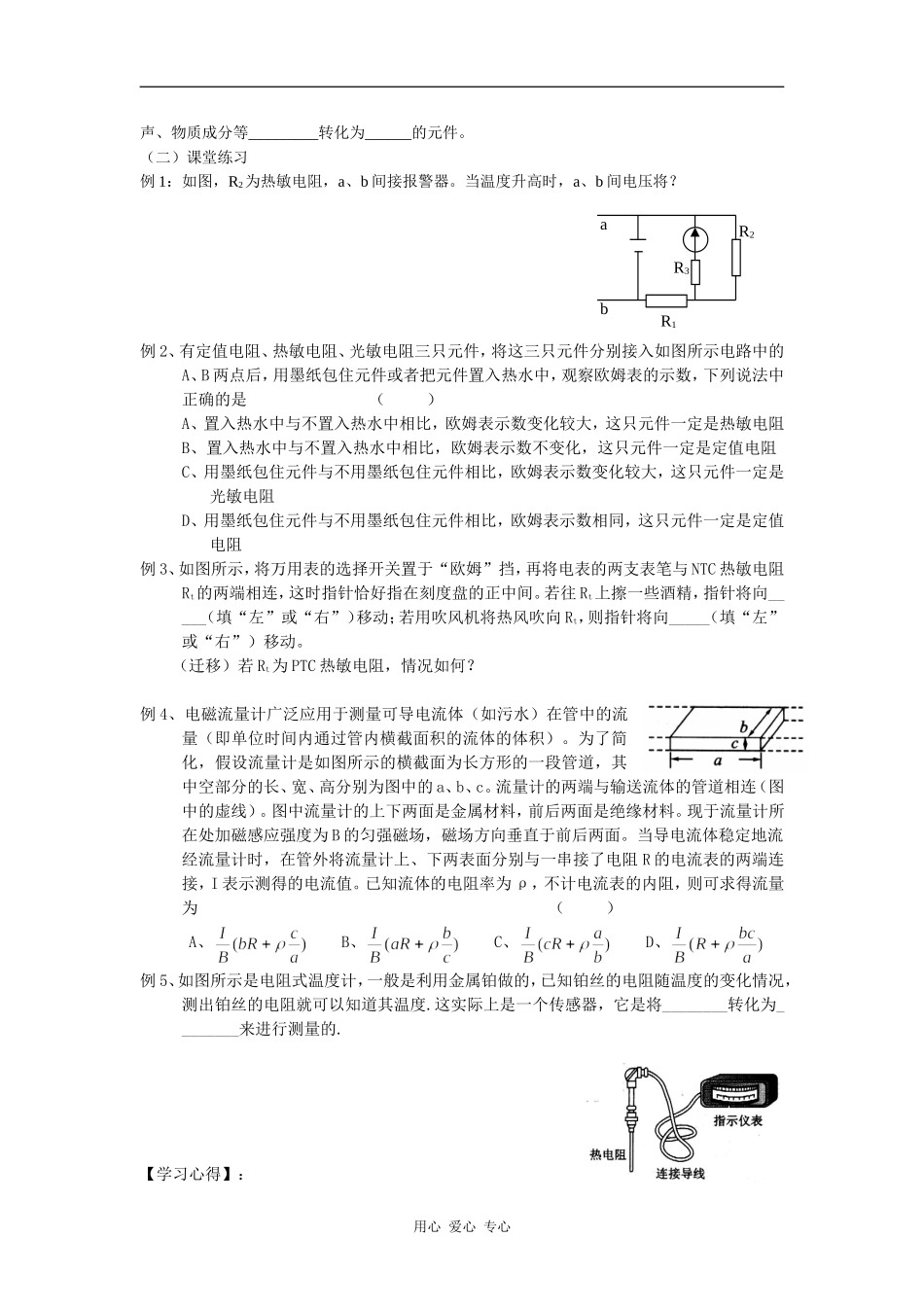

高中物理第一节:传感器及其工作原理学案人教版必修二_第2页
2/3
高中物理第一节:传感器及其工作原理学案人教版必修二_第3页
3/3
第一节:传感器及其工作原理学案【学习目标】(1)、了解什么是传感器,知道非电学量转化为电学量的技术意义;(2)、知道传感器中常见的三种敏感元件光敏电阻、热敏电阻和霍尔元件及其它们的工作原理。(3)、了解传感器的应用。(4)、通过对实验的观察、思考和探究,让学生在了解传感器、熟悉传感器工作原理的同时,经历科学探究过程,学习科学研究方法,培养学生的观察能力、实践能力和创新思维能力。【学习重点】:理解并掌握传感器的三种常见敏感元件的工作原理。【学习难点】:分析并设计传感器的应用电路。【学习用具】:干簧管,磁铁,光敏电阻、热敏电阻演示仪、传感器简单应用实验盒、万用表。【学习过程】(一)传感器 1、概念:_____________________________________________。 2、原理图: 3、三种常见的敏感元件 (1)光敏电阻 ①材料及构造 ②工作原理 ③功能:把__________(光学量)转换为______(电学量)。 (2)热敏电阻和金属热电阻 ①热敏电阻 a)材料 b)特点 c)功能:把_______转换为_______(电学量)。 d)分类: 正温度系数 PTC 热敏电阻(特点) 负温度系数 NTC 热敏电阻(特点) ②金属热电阻 a)材料 b)特点 c)功能:把_______转换为_______(电学量)。 (3)霍尔元件 ①材料及构造 ②霍尔电压:_________________________。 推导: ③功能:把_________(磁学量)转换为_______(电学量)。传感器功能:能将力、温度、光、用心 爱心 专心声、物质成分等_________转化为______的元件。(二)课堂练习例 1:如图,R2为热敏电阻,a、b 间接报警器。当温度升高时,a、b 间电压将?例 2、有定值电阻、热敏电阻、光敏电阻三只元件,将这三只元件分别接入如图所示电路中的A、B 两点后,用墨纸包住元件或者把元件置入热水中,观察欧姆表的示数,下列说法中正确的是 ( )A、置入热水中与不置入热水中相比,欧姆表示数变化较大,这只元件一定是热敏电阻B、置入热水中与不置入热水中相比,欧姆表示数不变化,这只元件一定是定值电阻C、用墨纸包住元件与不用墨纸包住元件相比,欧姆表示数变化较大,这只元件一定是光敏电阻D、用墨纸包住元件与不用墨纸包住元件相比,欧姆表示数相同,这只元件一定是定值电阻例 3、如图所示,将万用表的选择开关置于“欧姆”挡,再将电表的两支表笔与 NTC 热敏电阻Rt的两端相连,这时指针恰好指在刻度盘的正中间。若往 Rt上擦一些酒精,指针将...
