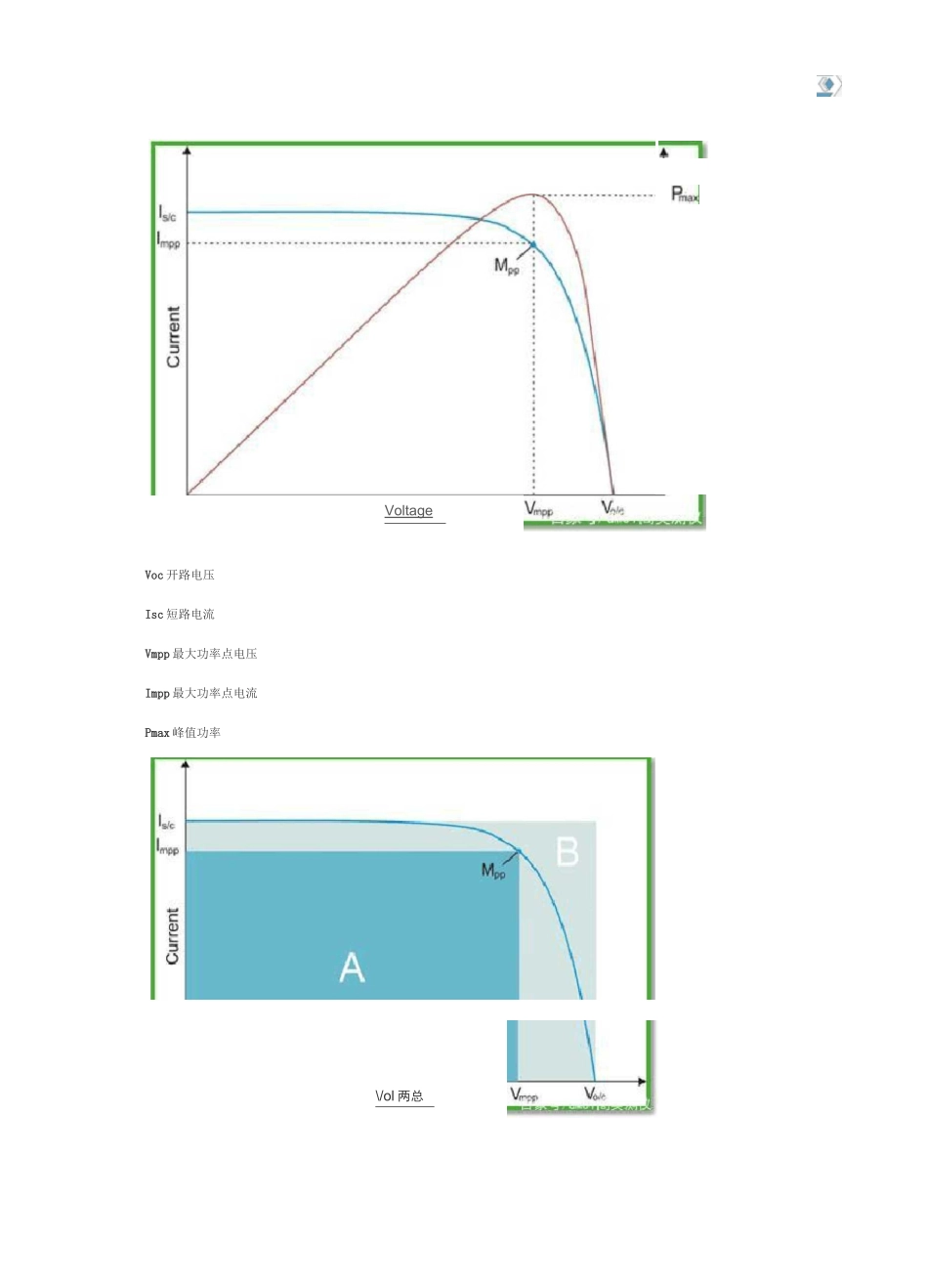

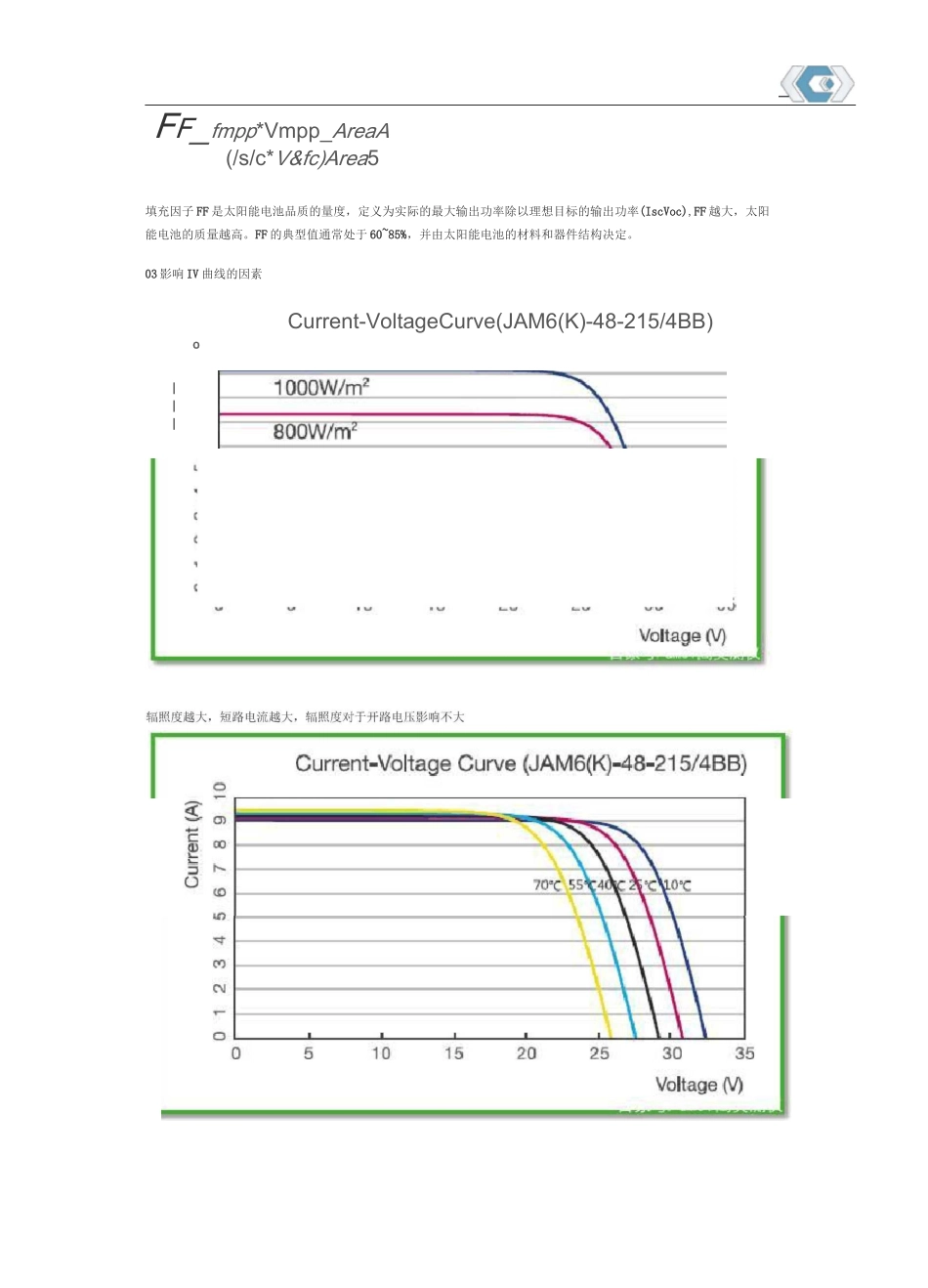

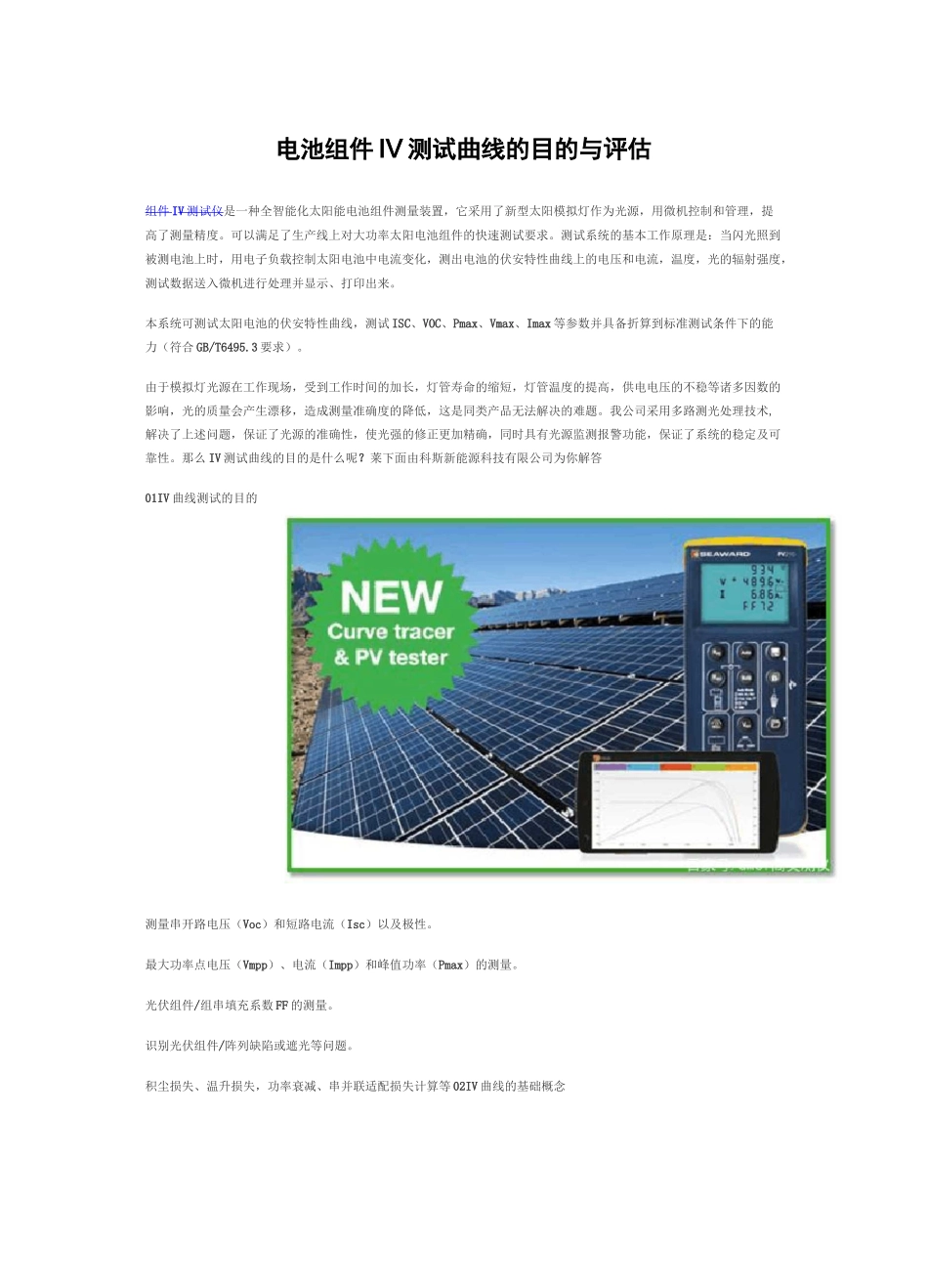

电池组件 IV 测试曲线的目的与评估组件 IV 测试仪是一种全智能化太阳能电池组件测量装置，它采用了新型太阳模拟灯作为光源，用微机控制和管理，提高了测量精度。可以满足了生产线上对大功率太阳电池组件的快速测试要求。测试系统的基本工作原理是：当闪光照到被测电池上时，用电子负载控制太阳电池中电流变化，测出电池的伏安特性曲线上的电压和电流，温度，光的辐射强度，测试数据送入微机进行处理并显示、打印出来。本系统可测试太阳电池的伏安特性曲线，测试 ISC、VOC、Pmax、Vmax、Imax 等参数并具备折算到标准测试条件下的能力（符合 GB/T6495.3 要求）。由于模拟灯光源在工作现场，受到工作时间的加长，灯管寿命的缩短，灯管温度的提高，供电电压的不稳等诸多因数的影响，光的质量会产生漂移，造成测量准确度的降低，这是同类产品无法解决的难题。我公司采用多路测光处理技术,解决了上述问题，保证了光源的准确性，使光强的修正更加精确，同时具有光源监测报警功能，保证了系统的稳定及可靠性。那么 IV 测试曲线的目的是什么呢？莱下面由科斯新能源科技有限公司为你解答01IV 曲线测试的目的测量串开路电压（Voc）和短路电流（Isc）以及极性。最大功率点电压（Vmpp）、电流（Impp）和峰值功率（Pmax）的测量。光伏组件/组串填充系数 FF 的测量。识别光伏组件/阵列缺陷或遮光等问题。积尘损失、温升损失，功率衰减、串并联适配损失计算等 02IV 曲线的基础概念VoltageVoc 开路电压Isc 短路电流Vmpp 最大功率点电压Impp 最大功率点电流Pmax 峰值功率\/ol 两总lllpFF_fmpp*Vmpp_AreaA(/s/c*V&fc)Area5填充因子 FF 是太阳能电池品质的量度，定义为实际的最大输出功率除以理想目标的输出功率(IscVoc),FF 越大，太阳能电池的质量越高。FF 的典型值通常处于 60~85%，并由太阳能电池的材料和器件结构决定。03 影响 IV 曲线的因素Current-VoltageCurve(JAM6(K)-48-215/4BB)oIOOg6D0W/FOOW/200W/m温度越高，开路电压越小，温度对短路电流影响不大Power-VoltageCurve(JAM6(KHS-215/4BB)Voltage(V)温度一定的情况下，辐照度越高，组件输出功率越大04 组件的 IV 曲线分析—ELECTRICALPARAMETERSTYPE 团dAMG(Kh0-215/46B粕 7 咖 BEJAM6
