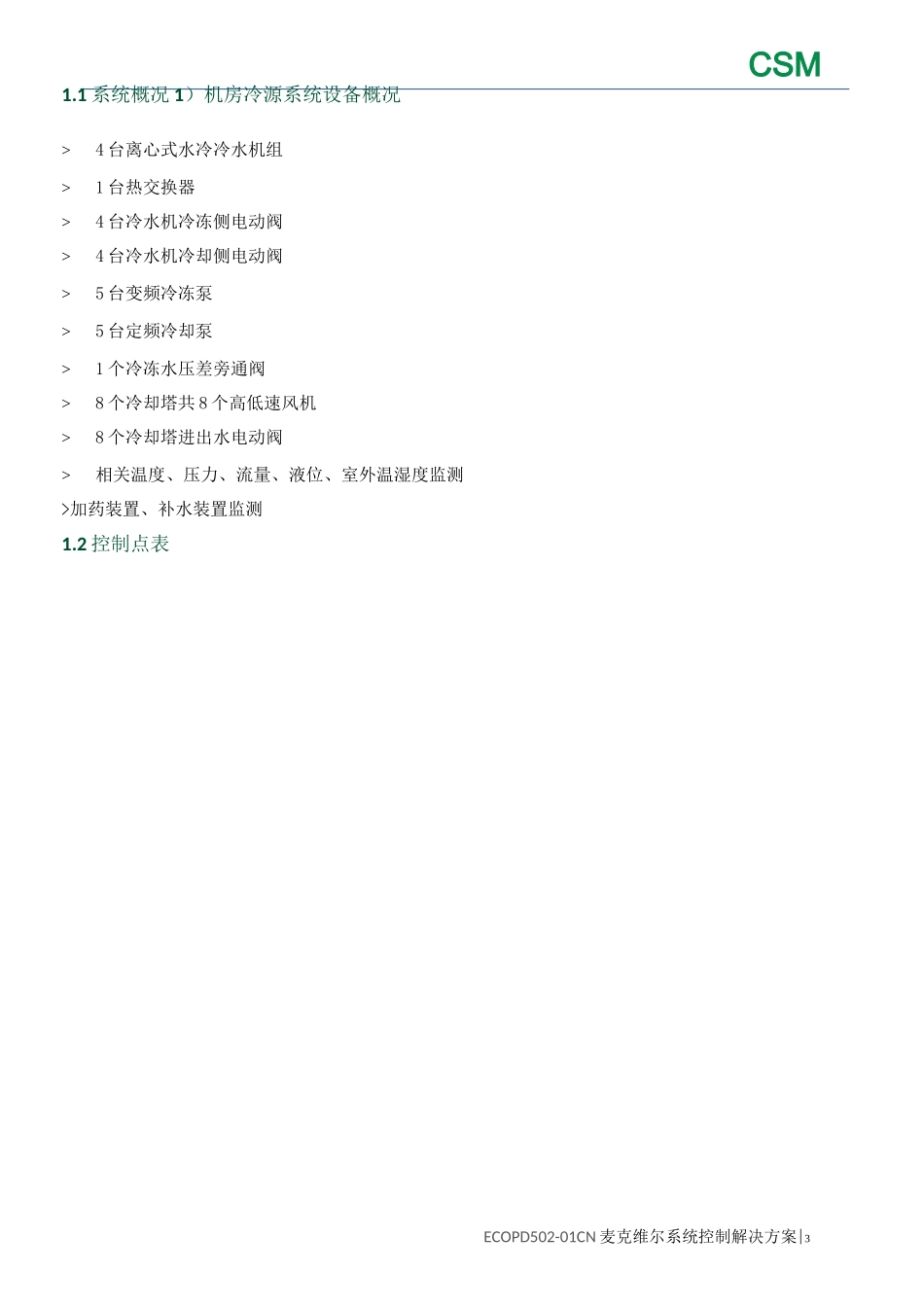

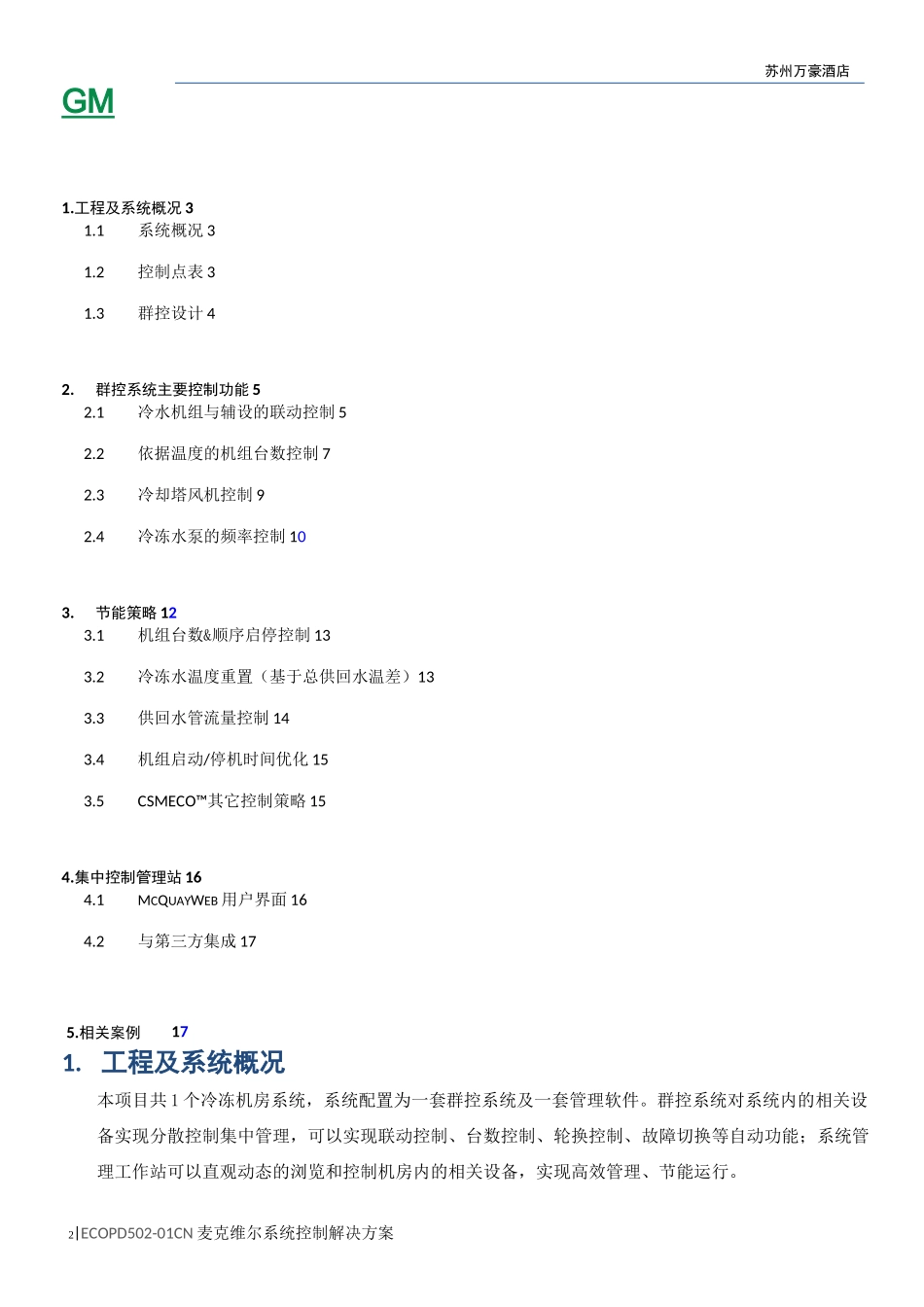

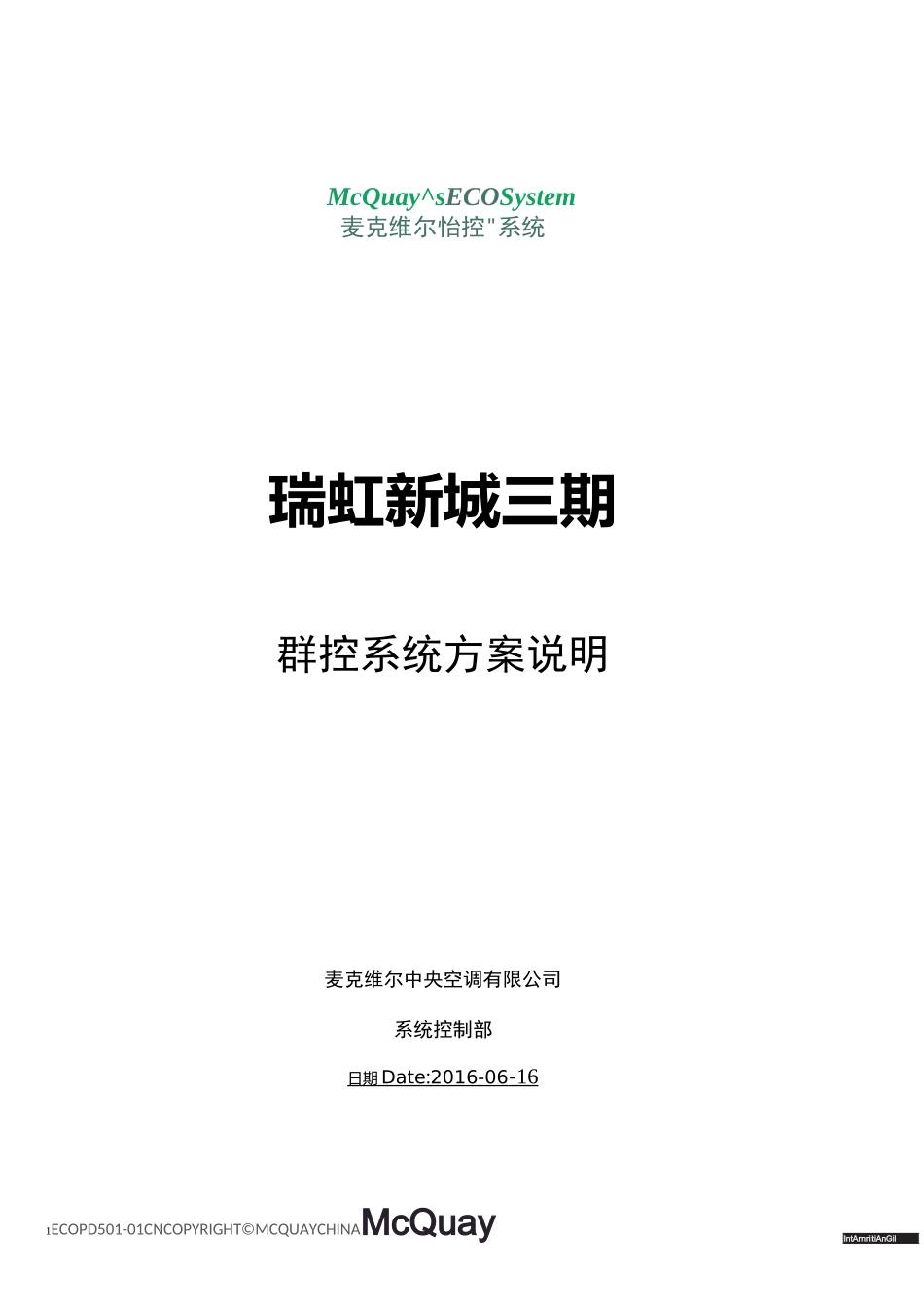

1ECOPD501-01CNCOPYRIGHT©MCQUAYCHINAMcQuayIntArnriitiAnGilMcQuay^sECOSystem麦克维尔怡控"系统瑞虹新城三期群控系统方案说明麦克维尔中央空调有限公司系统控制部日期 Date : 2016-06 - 16 苏州万豪酒店2|ECOPD502-01CN 麦克维尔系统控制解决方案GM 1.工程及系统概况 31.1系统概况 31.2控制点表 31.3群控设计 42.群控系统主要控制功能 52.1冷水机组与辅设的联动控制 52.2依据温度的机组台数控制 72.3冷却塔风机控制 92.4冷冻水泵的频率控制 103.节能策略 123.1机组台数&顺序启停控制 133.2冷冻水温度重置（基于总供回水温差）133.3供回水管流量控制 143.4机组启动/停机时间优化 153.5CSMECO™其它控制策略 154.集中控制管理站 164.1MCQUAYWEB 用户界面 164.2与第三方集成 171. 工程及系统概况本项目共 1 个冷冻机房系统，系统配置为一套群控系统及一套管理软件。群控系统对系统内的相关设备实现分散控制集中管理，可以实现联动控制、台数控制、轮换控制、故障切换等自动功能；系统管理工作站可以直观动态的浏览和控制机房内的相关设备，实现高效管理、节能运行。5.相关案例17CSMECOPD502-01CN 麦克维尔系统控制解决方案|31.1 系统概况 1）机房冷源系统设备概况>4 台离心式水冷冷水机组>1 台热交换器>4 台冷水机冷冻侧电动阀>4 台冷水机冷却侧电动阀>5 台变频冷冻泵>5 台定频冷却泵>1 个冷冻水压差旁通阀>8 个冷却塔共 8 个高低速风机>8 个冷却塔进出水电动阀>相关温度、压力、流量、液位、室外温湿度监测>加药装置、补水装置监测1.2 控制点表CSM4|ECOPD502-01CN 麦克维尔系统控制解决方案CMig5 和仙”酎创旳"瑞虹新城三期冷水机槎丰目抬愿垃占M
