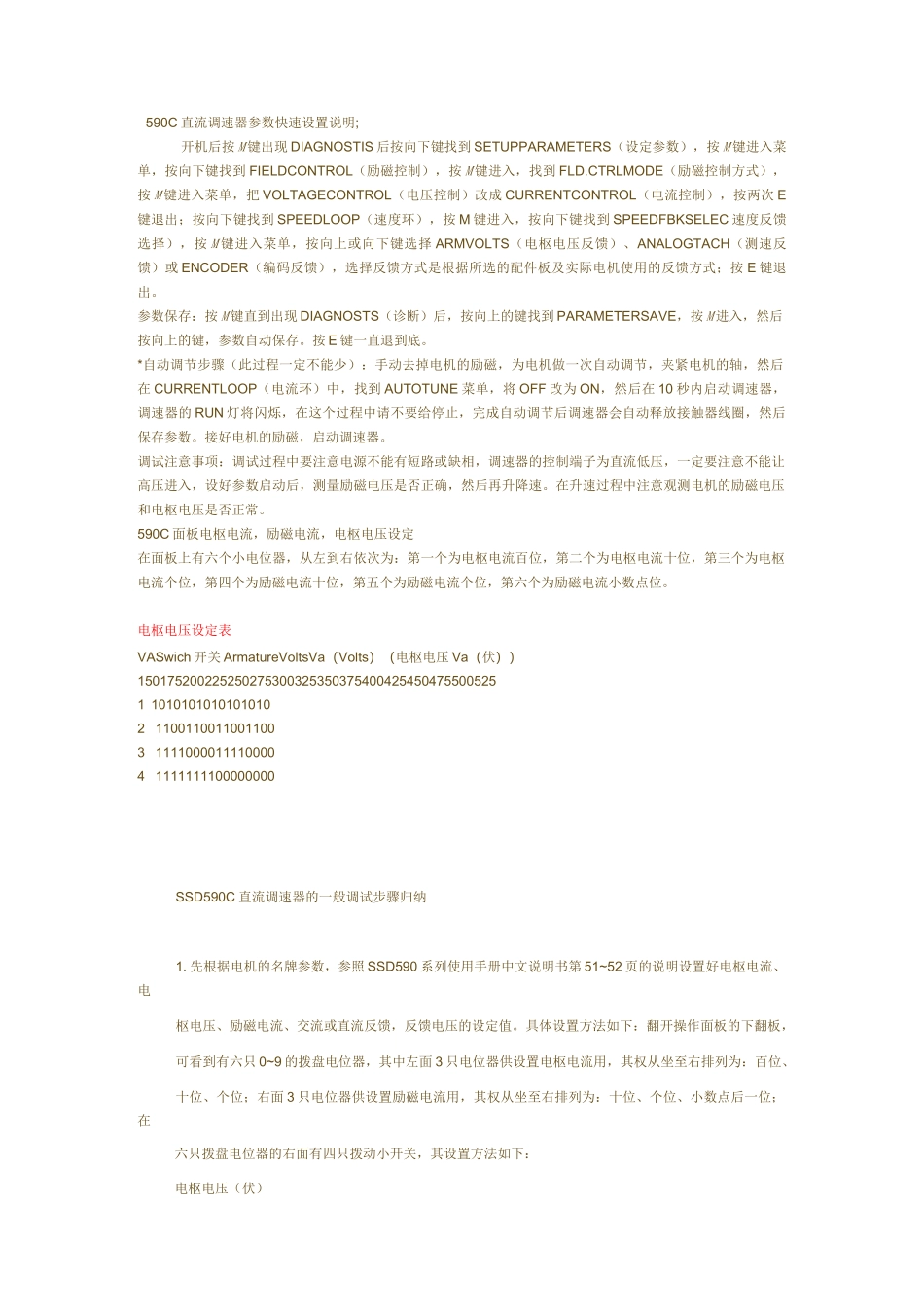

590C直流调速器参数快速设置说明

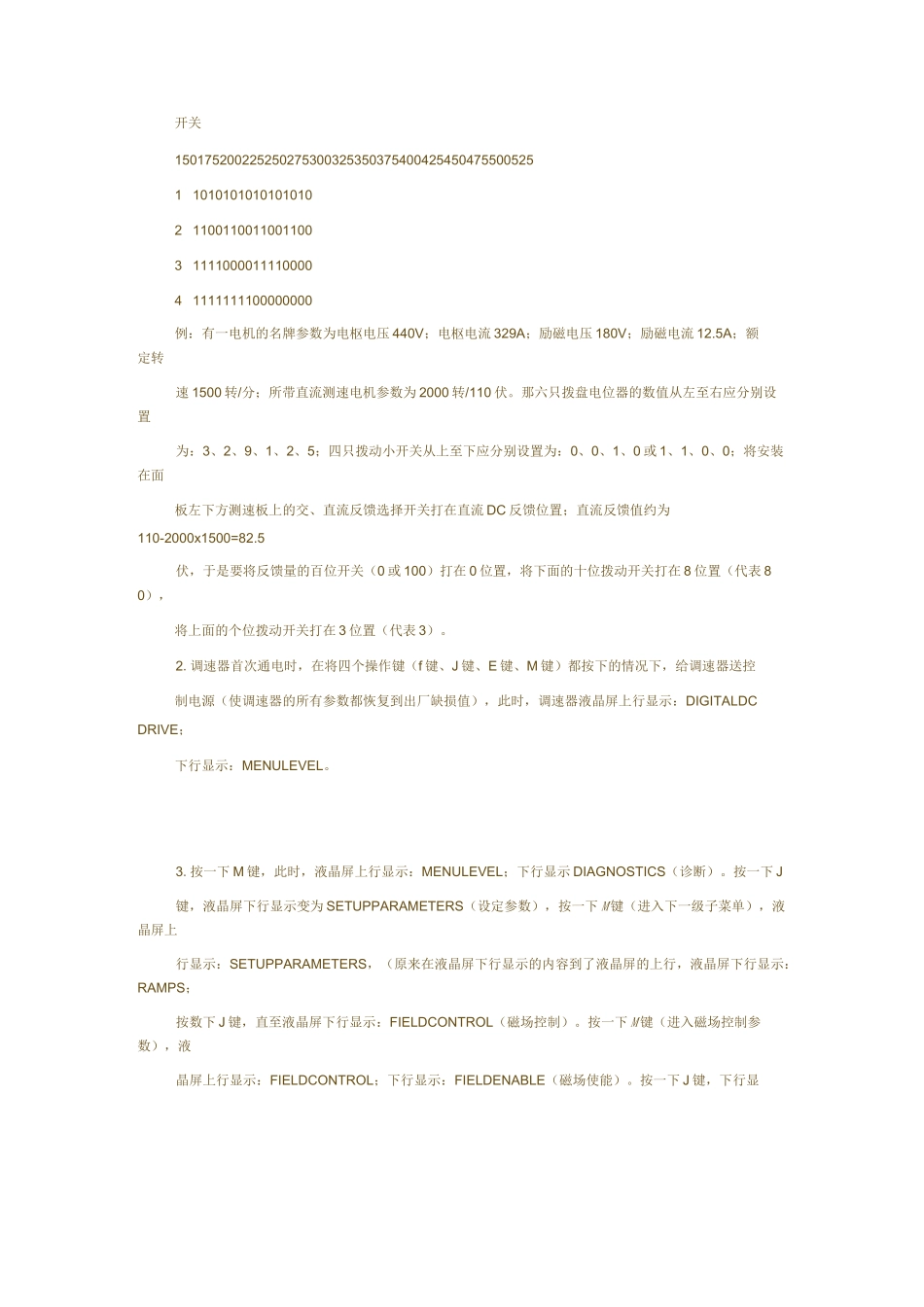

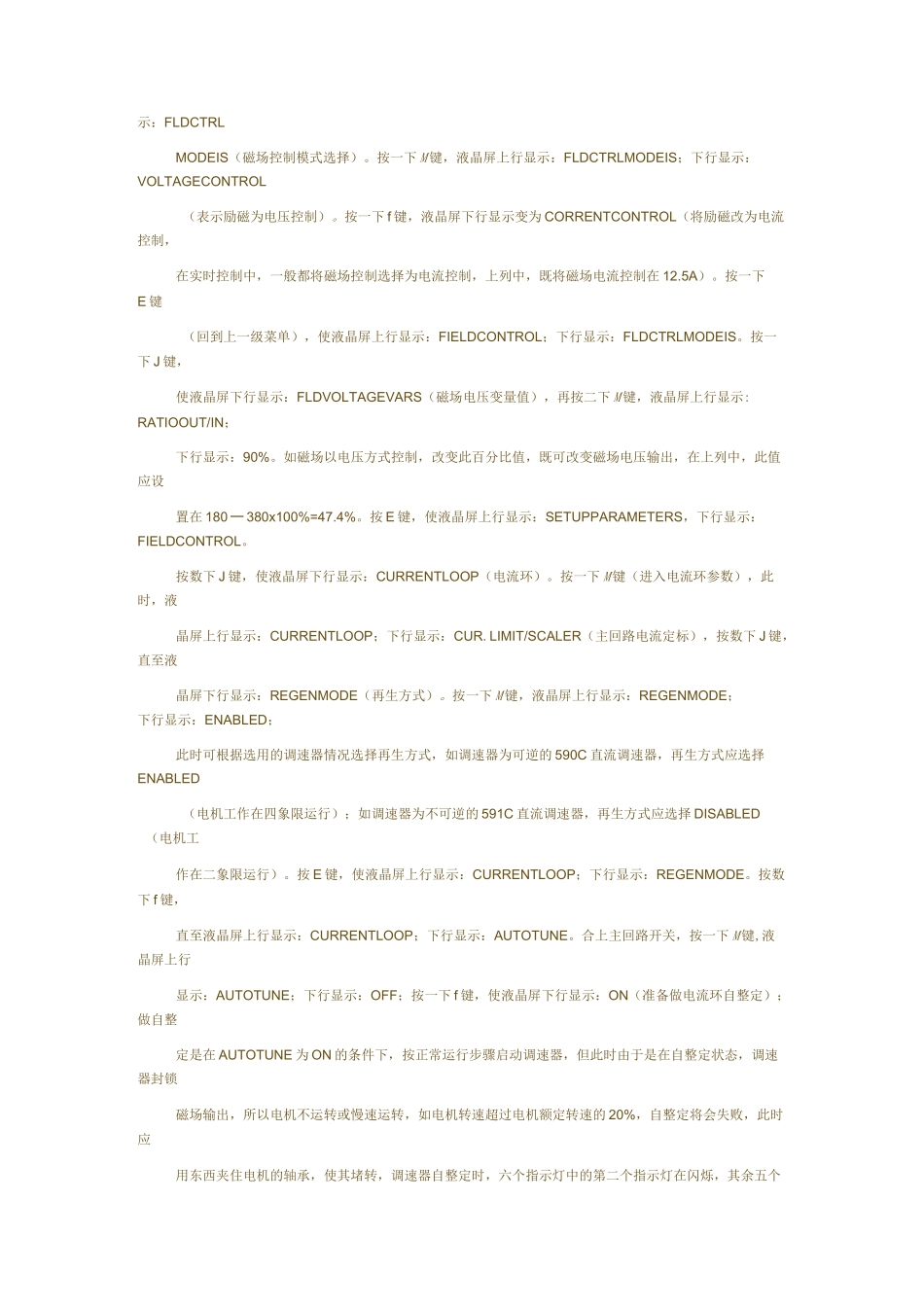

590C 直流调速器参数快速设置说明;开机后按 M 键出现 DIAGNOSTIS 后按向下键找到 SETUPPARAMETERS（设定参数），按 M 键进入菜单，按向下键找到 FIELDCONTROL（励磁控制），按 M 键进入，找到 FLD.CTRLMODE（励磁控制方式），按 M 键进入菜单，把 VOLTAGECONTROL（电压控制）改成 CURRENTCONTROL（电流控制），按两次 E键退出；按向下键找到 SPEEDLOOP（速度环），按 M 键进入，按向下键找到 SPEEDFBKSELEC 速度反馈选择），按 M 键进入菜单，按向上或向下键选择 ARMVOLTS（电枢电压反馈）、ANALOGTACH（测速反馈）或 ENCODER（编码反馈），选择反馈方式是根据所选的配件板及实际电机使用的反馈方式；按 E 键退出。参数保存：按 M 键直到出现 DIAGNOSTS（诊断）后，按向上的键找到 PARAMETERSAVE，按 M 进入，然后按向上的键，参数自动保存。按 E 键一直退到底。*自动调节步骤（此过程一定不能少）：手动去掉电机的励磁，为电机做一次自动调节，夹紧电机的轴，然后在 CURRENTLOOP（电流环）中，找到 AUTOTUNE 菜单，将 OFF 改为 ON，然后在 10 秒内启动调速器，调速器的 RUN 灯将闪烁，在这个过程中请不要给停止，完成自动调节后调速器会自动释放接触器线圈，然后保存参数。接好电机的励磁，启动调速器。调试注意事项：调试过程中要注意电源不能有短路或缺相，调速器的控制端子为直流低压，一定要注意不能让高压进入，设好参数启动后，测量励磁电压是否正确，然后再升降速。在升速过程中注意观测电机的励磁电压和电枢电压是否正常。590C 面板电枢电流，励磁电流，电枢电压设定在面板上有六个小电位器，从左到右依次为：第一个为电枢电流百位，第二个为电枢电流十位，第三个为电枢电流个位，第四个为励磁电流十位，第五个为励磁电流个位，第六个为励磁电流小数点位。电枢电压设定表VASwich 开关 ArmatureVoltsVa（Volts）（电枢电压 Va（伏））1501752002252502753003253503754004254504755005251 10101010101010102 11001100110011003 11110000111100004 1111111100000000SSD590C 直流调速器的一般调试步骤归纳1.先根据电机的名牌参数，参照 SSD590 系列使用手册中文说明书第 51~52 页的说明设置好电枢电流、电枢电压、励磁电流、交流或直流反馈，反馈电压的设定值。具体设置方法如下：翻开操作面板的下翻板，可看到有六只 0~9 的拨盘电位器，其中左面 3 只电位器供设置电枢电流用...
