恒大地产住宅给水排水设计要求

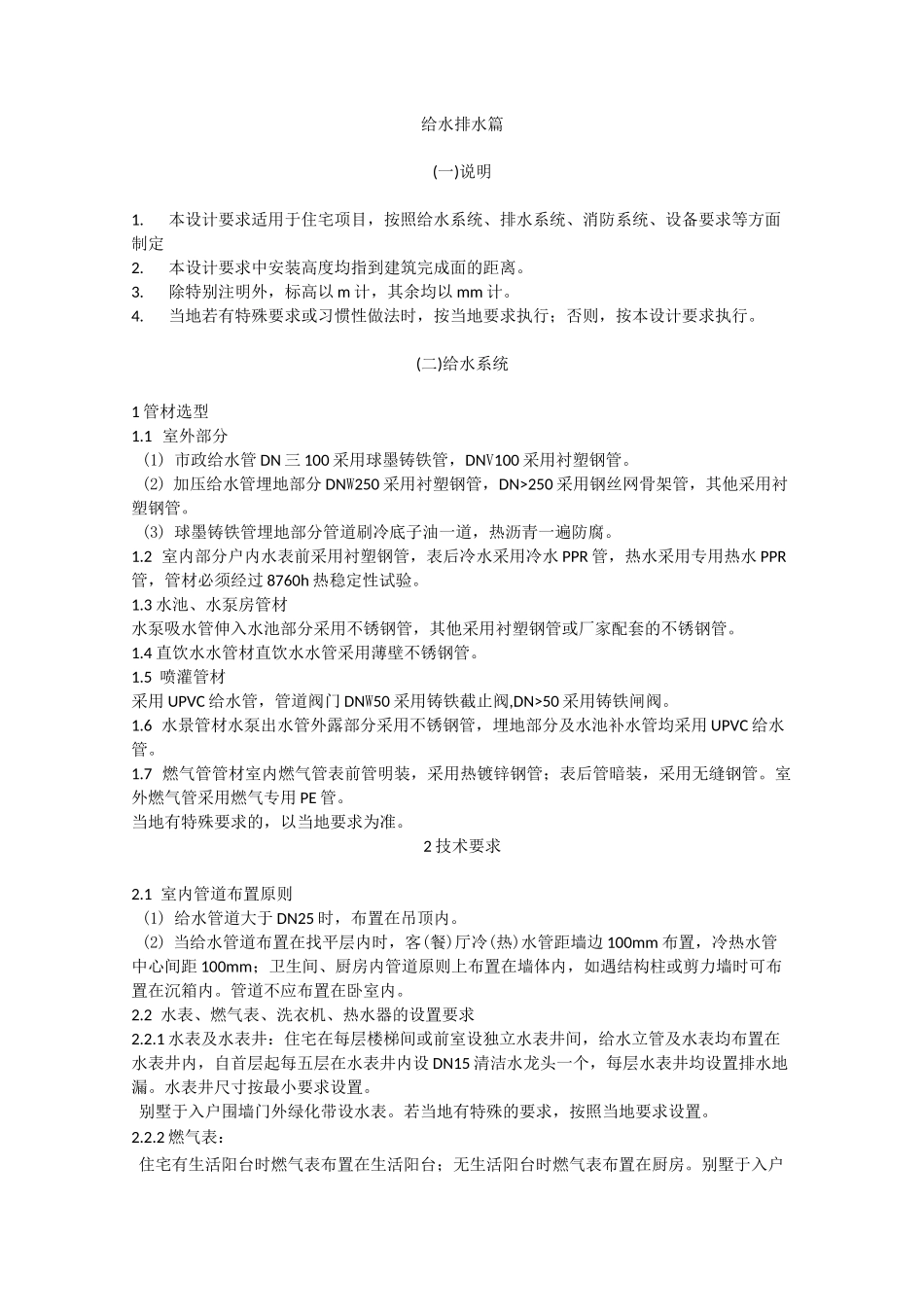

给水排水篇(一)说明1.本设计要求适用于住宅项目，按照给水系统、排水系统、消防系统、设备要求等方面制定2.本设计要求中安装高度均指到建筑完成面的距离。3.除特别注明外，标高以 m 计，其余均以 mm 计。4.当地若有特殊要求或习惯性做法时，按当地要求执行；否则，按本设计要求执行。(二)给水系统1 管材选型1.1 室外部分(1) 市政给水管 DN 三 100 采用球墨铸铁管，DNV100 采用衬塑钢管。(2) 加压给水管埋地部分 DNW250 采用衬塑钢管，DN>250 采用钢丝网骨架管，其他采用衬塑钢管。(3) 球墨铸铁管埋地部分管道刷冷底子油一道，热沥青一遍防腐。1.2 室内部分户内水表前采用衬塑钢管，表后冷水采用冷水 PPR 管，热水采用专用热水 PPR管，管材必须经过 8760h 热稳定性试验。1.3 水池、水泵房管材水泵吸水管伸入水池部分采用不锈钢管，其他采用衬塑钢管或厂家配套的不锈钢管。1.4 直饮水水管材直饮水水管采用薄壁不锈钢管。1.5 喷灌管材采用 UPVC 给水管，管道阀门 DNW50 采用铸铁截止阀,DN>50 采用铸铁闸阀。1.6 水景管材水泵出水管外露部分采用不锈钢管，埋地部分及水池补水管均采用 UPVC 给水管。1.7 燃气管管材室内燃气管表前管明装，采用热镀锌钢管；表后管暗装，采用无缝钢管。室外燃气管采用燃气专用 PE 管。当地有特殊要求的，以当地要求为准。2 技术要求2.1 室内管道布置原则(1) 给水管道大于 DN25 时，布置在吊顶内。(2) 当给水管道布置在找平层内时，客(餐)厅冷(热)水管距墙边 100mm 布置，冷热水管中心间距 100mm；卫生间、厨房内管道原则上布置在墙体内，如遇结构柱或剪力墙时可布置在沉箱内。管道不应布置在卧室内。2.2 水表、燃气表、洗衣机、热水器的设置要求2.2.1 水表及水表井：住宅在每层楼梯间或前室设独立水表井间，给水立管及水表均布置在水表井内，自首层起每五层在水表井内设 DN15 清洁水龙头一个，每层水表井均设置排水地漏。水表井尺寸按最小要求设置。别墅于入户围墙门外绿化带设水表。若当地有特殊的要求，按照当地要求设置。2.2.2 燃气表：住宅有生活阳台时燃气表布置在生活阳台；无生活阳台时燃气表布置在厨房。别墅于入户围墙装饰柱内处设燃气表。燃气表不能暗设于吊柜内，受条件限制设在吊柜内时，吊柜应做成敞开形式。燃气表与电气设备及燃气灶水平距离不应小于 300mm,炉灶下燃气预留接口位置应从厨柜背面接出，装修专业应考虑通风措施。燃气管道和电气设备、相...
